Построение схемы исследования ВАХ диода на экране осциллографа
1. Создайте новый файл. Последовательно вытащите пиктограммы двух резисторов, диода и заземления (из окна активных элементов), разверните диод, так как показано на рис. 10.
2. Щелкните по кнопке
панели библиотек компонентов и контрольно-измерительных приборов. Из появившегося окна приборного отсека последовательно вытащите функциональный генератор (вторая иконка слева), осциллограф и разместите их согласно рис. 10.
3. Соедините все элементы кроме осциллографа согласно рис. 10.
4. Щелкните по кнопке
панели библиотек компонентов и контрольно-измерительных приборов. Из появившегося окна пассивных элементов последовательно вытащите точки соединения проводников
и поместите их в местах подсоединения проводников (см. рис. 10).
5. Создайте недостающие соединения.
6. Последовательно двойным щелчком кнопки мыши откройте диалоговые окна для задания параметров элементов и установите параметры резисторов и диода согласно схеме рис. 10.
7. Двойным щелчком кнопки мыши откройте лицевую панель функционального генератора, установите пилообразную форму и частоту выходного сигнала согласно рис. 11. Закройте изображение лицевой панели.
Рис. 11

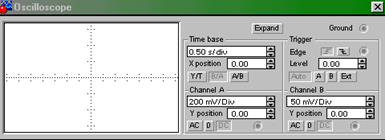

8. Откройте лицевую панель осциллографа. Выберите режим развертки В/А, при котором на горизонтальную ось (канал А) будет подаваться напряжение с диода, а на вертикальную ось (канал В) напряжение пропорциональное току диода. Щелкая по кнопкам счетчика установки чувствительности Channel A и Channel B установите чувствительность по каналам согласно рис.12.
Рис. 12
9. Сохраните файл в папке с вашей Фамилией под именем Zan _12_02 .
10. Запустите процесс моделирования. Покажите преподавателю полученную ВАХ.
II . Самостоятельная работа. Исследование характеристик полупроводникового стабилитрона
Исходные данные:
Таблица 4
| № Варианта | 1 | 2 | 3 | 4 | 5 | 6 |
| Тип стаби лит рона | 1N4733 | 1N4734A | 1N4739A | 1N4740A | uA723_ZD2 | uA723_ZD3 |
Примечание: Модели искомых стабилитронов находятся на вкладке Models в библиотеках 1 n , motor _1 n , misc , и т.д. в поле Model диалогового окна для задания параметров.
Задание №1. Исследование прямой ветви ВАХ стабилитрона:

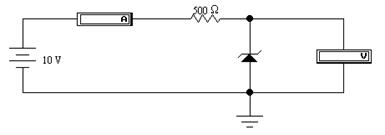

1. Собрать схему исследования, приведенную на рис. 13. Сохранить файл в папке с вашей Фамилией под именем Zan _12_03 .
Рис. 13
2. Заполните таблицу 5 для выбранной модели стабилитрона. Для этого щелкните по кнопке Edit в диалоговом окне задания параметров.
Таблица 5.
| лист № | Zener Diode Model | Справочная данные типа диода | Численные данные |
| sheet 1 | Saturation current (IS) | Ток насыщения | |
| Ohmic resistance (RS) | Омическое сопротивление | ||
| Zero-bias junction capacitance (CJO) | Проходная емкость без обратного смещения | ||
| Junction potential (VJ) | Прямое падение напряжения | ||
| Transit time(TT) | Время установления прямого сопротивления | ||
| Grading coefficient (M) | Коэффициент перепада параметров | ||
| Zener test voltage at IZT | Справочное значение напряжения | ||
| Zener test current | Справочное значение тока | ||
| Emission coefficient (N) | Коэффициент эмиссии | ||
| Activation energy (EG) | Активная энергия | ||
| sheet 2 | Flicker noise coefficient (KF) | Выходное шумовое отношение | |
| Flicker noise exponent (AF) | Нормированный коэффициент шума | ||
| Coefficient for forward-bias depletion capacitance formula (FC) | Коэффициент проходной емкости | ||
| Temperature exponent for effect on IS (XTI) | Коэффициент температурного перекрытия при насыщении | ||
| Parameter measurement temperature (TNOM) | Температура окружающей среды |
3. Изменяя значение напряжения источника питания снять зависимость тока стабилитрона Iст от напряжения на нем Uст. Результаты измерений занести в таблицу 6 отчета. По результатам измерений построить график ВАХ.
Задание №2. Исследование ВАХ стабилитрона на экране осциллографа:

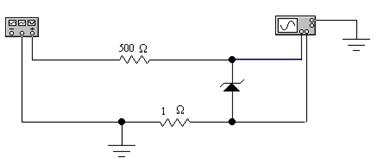

1. Собрать схему исследования, приведенную на рис. 14 (сделайте необходимые изменения в файле Zan _12_02).
Рис. 14
Примечание: Щелкая по кнопкам счетчика установки чувствительности Channel A лицевой панели осциллографа, установите чувствительность по каналу 500 mV/Div .
2. Покажите преподавателю полученную ВАХ.
3. Сохраните файл в папке с вашей Фамилией под именем Zan _12_04.
