Створення програми передавача пакетних даних
через COM порт .
МЕТА РОБОТИ: ознайомитися з процесом створення програми передавача пакетних даних через послідовний асинхронний інтерфейс RS-232C (COM-порт).
Рис. 7 Вікно створення функції
Для створення програми передавача даних через послідовний асинхронний інтерфейс RS-232C (COM-порт) використовуємо компоненту SerialGate (рис 7) див. лістінги програми.

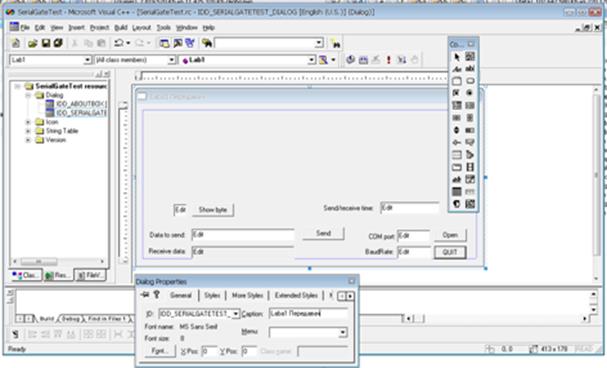

Рис. 8. Вікно створення назви програми
Для створення програми передавача даних через послідовний асинхронний інтерфейс RS-232C (COM-порт) використовуємо вікно змін назви проекту (рис 8).
На (рис 9) представлено результати побудови проекту програми – передавача.
Рис. 9 Результат побудови проекту
 |
Рис. 10 Вікно програми передавача
Для передачі даних вводимо інформацію в вікно Data to send, налаштовуємо параметри передачі та натискаємо кнопку Send (рис 10).
Лабораторна робота № 2
Створення програми приймача пакетних даних
через COM порт .
МЕТА РОБОТИ: ознайомитися з процесом створення програми приймача пакетних даних через послідовний асинхронний інтерфейс RS-232C (COM-порт).

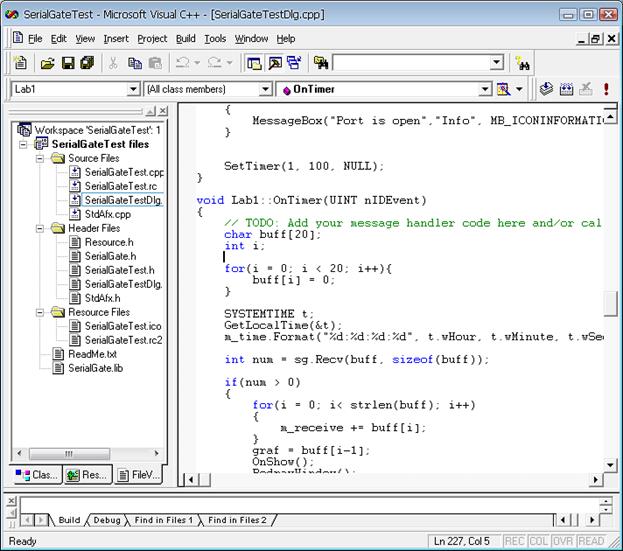

Рис. 11 Вікно створення функції
Для створення програми приймача даних через послідовний асинхронний інтерфейс RS-232C (COM-порт) використовуємо компоненту SerialGate (рис. 11) див. лістінги програми.

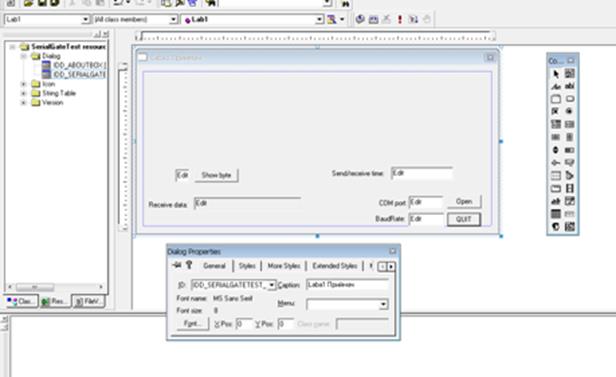

Рис. 12 Вікно створення назви програми
Для створення програми приймача даних через послідовний асинхронний інтерфейс RS-232C (COM-порт) використовуємо вікно змін назви проекту (рис 12).
На (рис 13) представлено результати побудови проекту програми – передавача.
Рис. 13 Результат побудови проекту
Рис. 14 Вікно програми приймача
Лабораторна робота № 3
Відтворення передані та прийому інформації через COM порт у графічному вигляді.
МЕТА РОБОТИ: ознайомитися з процесом формування та передачі пакетних даних у графічному представленні через послідовний асинхронний інтерфейс RS-232C (COM-порт).

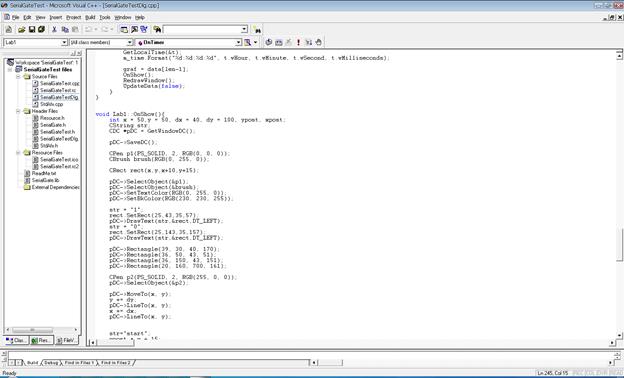

Рис. 15 Вікно створення функції малювання графіків
Для графічного представлення даних для програми передавача та програми приймача створюємо функцію OnShow (рис. 15) див. лістінги програми.

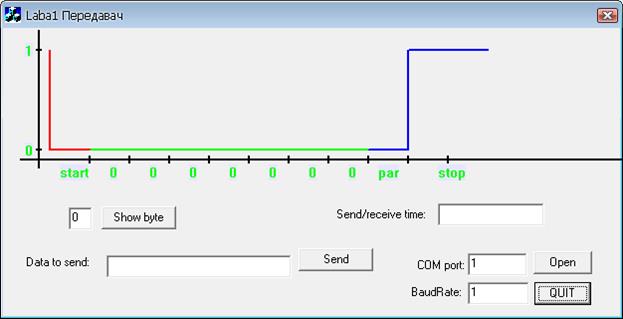

Рис. 16 Вікно програми передавача

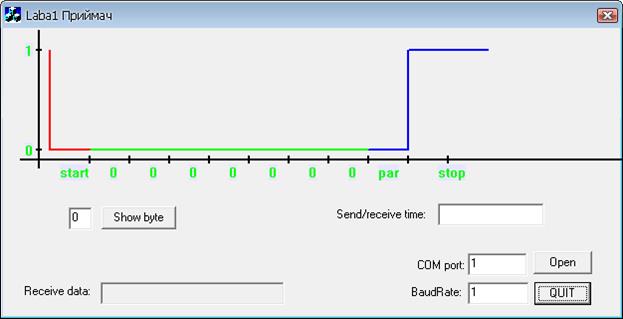

Рис. 17 Вікно програми приймача

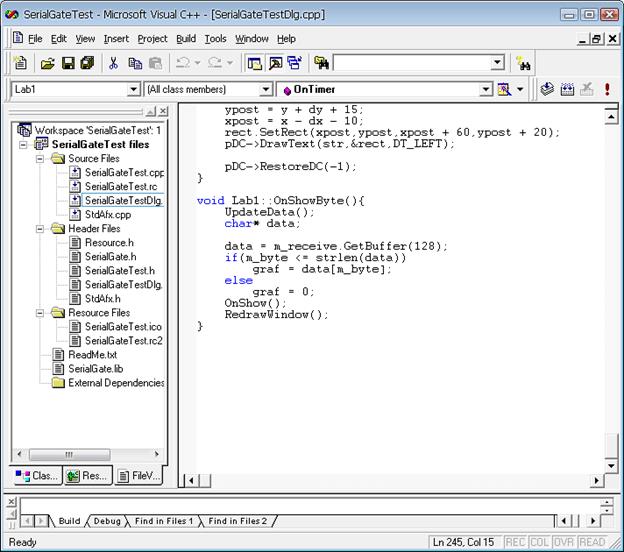

На рис. 18 показано як реалізувати функцію побайтного виведення інформаційних даних із пакету (див. лістінги програми) .
Рис. 18 Вікно створення функції
 |

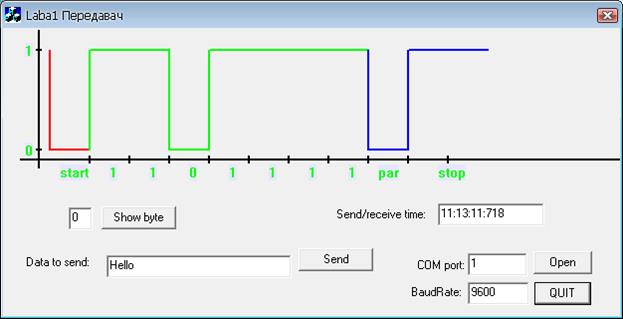

Рис. 19 Вікно програми передавача
 |

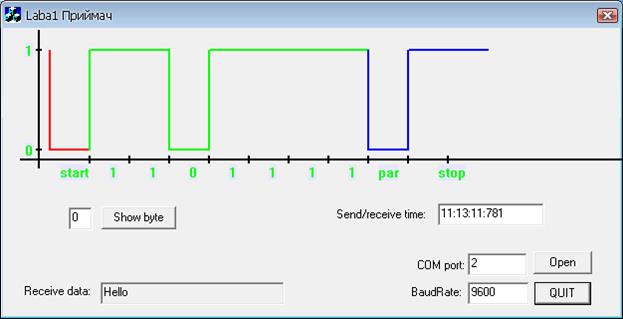

Рис. 20 Вікно програми приймача
На рис. 19 та рис. 20 показано графічне представлення даних прийому – передачі пакета даних через послідовний асинхронний інтерфейс RS-232C (COM-порт).
Лабораторна робота № 4
