2. Визначення формату даних користувача, що передаються через інтерфейс.
3. Передачу тактових сигналів для синхронізації потоку даних.
4. Формування електричних характеристик інтерфейсу.
Інтерфейс RS-232 є послідовним асинхронним інтерфейсом, в якому перед бітами даних передається спеціальний стартовий біт, після бітів даних йде біт паритета та 1 чи 2 стопових біти. Така сукупність бітів носить назву старт-стопного символу. Кожний старт-стопний символ, як правило, у якості бітів даних містить один інформаційний символ, наприклад, символ стандартного коду для обміну інформацією, що задається таблицею ASCII. Символи ASCII відображаються семибітовими кодовими словами. Так, наприклад, латинська буква А має код 1000001. Її передача рівнями ТТЛ зображена на рис. 2.
Початок асинхронного символу завжди відмічається низьким рівнем стартового рівня (“0”). Після нього йдуть 7 біт даних, потім біт паритету, та 2 стопових біти. Біт паритету встановлюється в “1”, або “0”, наприклад, непарний паритет характеризується тим, що загальна кількість одиниць в групі з семи біт (сім даних + один біт паритету) повинно бути непарним числом. Стопові біти передаються високим рівнем (“1”).

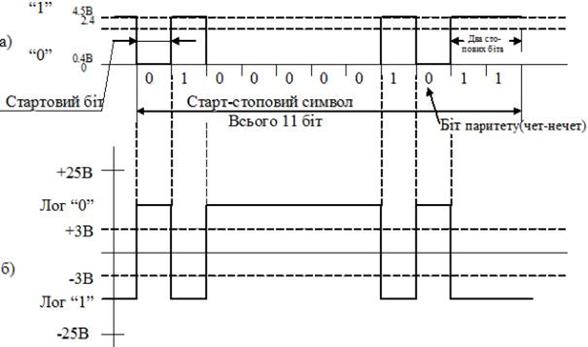

Рис.2 Схема передачі даних через RS-232C.
| |
Комп'ютер має 25-контактний (DB25P) або 9-контактний (DB9P) роз'єми для підключення RS-232C. Розташування контактів роз’ємів зображене на рисунку 3. Призначення контактів роз'ємів приведене в таблиці 1.
| |

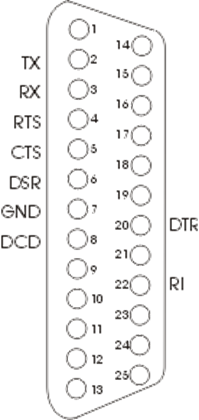

Рис. 3 Розташування контактів роз’ємів DB25P та DB9P
Таблиця 1. Призначення контактів роз’ємів DB25P та DB9P
| Найменування | Напрям | Опис | Контакт (25-контактний роз'єм DB25P ) | Контакт (9-контактний роз'єм DB9P) |
| DCD | IN | Carrie Detect (Визначення несучої) | 8 | 1 |
| - RXD | IN | Receive Data (Дані, що приймаються) | 3 | 2 |
| - TXD | OUT | Transmit Data (Дані, що передаються) | 2 | 3 |
| DTR | OUT | Data Terminal Ready (Готовність терміналу) | 20 | 4 |
| GND | - | System Ground (Корпус системи) | 7 | 5 |
| DSR | IN | Data Set Ready (Готовність даних) | 6 | 6 |
| RTS | OUT | Request to Send (Запит на відправку) | 4 | 7 |
| CTS | IN | Clear to Send (Готовність прийому) | 5 | 8 |
| RI | IN | Ring Indicator (Індикатор) | 22 | 9 |
Найчастіше використовуються трьох- або чотирьохпровідний зв'язок (для двонаправленої передачі). Схема з'єднання для чотирьохпровідної лінії зв'язку показана на рисунку 4.

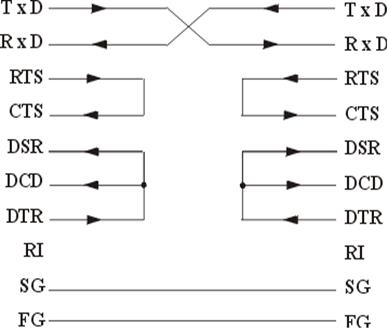

Рис.4 Схема 4-провідної лінії зв'язку для RS-232C
Для двопровідної лінії зв'язку у випадку передачі з комп'ютера на зовнішній пристрій використовуються сигнали SG і TхD. Всі 10 сигналів інтерфейсу задіюються лише при з'єднанні комп'ютера з модемом.
Формат даних, що передаються, показаний на рисунку 5. Власне дані (5, 6, 7 або 8 біти) супроводжуются стартовим бітом, бітом парності і одним або двома стоповими бітами. Отримавши стартовий біт, приймач вибирає з лінії біти даних через визначені інтервали часу. Дуже важливо, щоб тактові частоти приймача і передавача були однаковими, допустима розбіжність - не більше 10 %
|
|
|
|
|

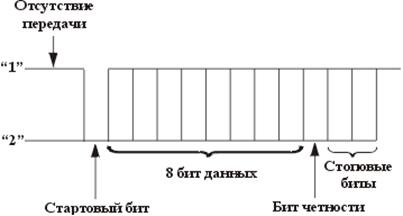

Рис. 5 Формат даних RS-232C
Всі сигнали RS-232C передаються спеціально вибраними рівнями, що забезпечують високу завадостійкість зв'язку (рис.6). Відзначимо, що дані передаються в інверсному коді (логічній одиниці відповідає низький рівень, логічному нулю - високий рівень).
|
|
|
|
|
|
|
|
|

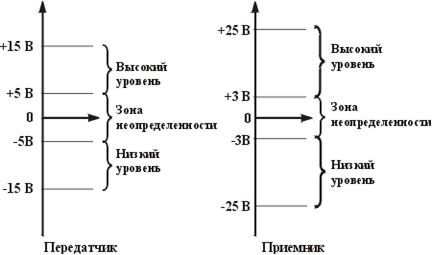

Рис. 6 Рівні сигналів RS-232C на передавальному і приймаючому кінцях лінії зв'язку.
Обмін по RS-232C здійснюється за допомогою звернень по спеціально виділених для цього портах COM1 (адреси 3F8h...3FFh, переривання IRQ4), COM2 (адреси 2F8h...2FFh, переривання IRQ3), COM3 (адреси 3F8h...3EFh, переривання IRQ10), COM4 (адреси 2E8h...2EFh, переривання IRQ11). Формати звернень по цих адресах можна знайти в численних описах мікросхем контроллерів послідовного обміну UART (Universal Asynchronous Receiver/Transmitter), наприклад, i8250, КР580ВВ51.
