Устройство и принцип работы установки
Установка для измерения уровня вибрации представлена на рис. 8.2.
Вибростенд имеет электромагнитную систему возбуждения вибраций и смонтирован в магнитопроводящем корпусе 1. Постоянный магнит тороидального типа (на рисунке не показан) прикрепляется с помощью клея на основании 2 из магнитопроводящей стали. На противоположном полюсе постоянного магнита с помощью клея закрепляется сердечник 3, который входит в цилиндрическое отверстие магнитопроводящего корпуса. Вибростол 4 установлен на катушке возбуждения 5, которая закрепляется с помощью четырех плоских пружин 6 на магнитопроводящем корпусе. Направление воздействия вибрации осуществляется только в вертикальном направлении.
Объект виброизоляции представляет собой устройство, которое обеспечивает установку пластины с вибродатчиком. Также можно изменять массу объекта виброизоляции за счет установки на нем дополнительных металлических пластин, входящих в его состав.

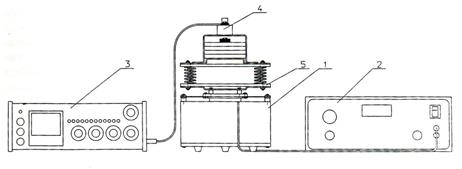

Рис. 8.2. Установка для измерения уровня вибрации:
1 ‑ вибростенд; 2 ‑ генератор сигналов; 3 ‑ измеритель шума и вибрации; 4 ‑ объект виброизоляции с вибродатчиком; 5 ‑ набор сменных виброзащитных модулей для изучения влияния общей и локальной вибрации
Устройство вибростенда представлено на рис.8.3.
Рис.8.3. Внешний вид вибростенда
Вибростенд имеет электромагнитную систему возбуждения вибраций и смонтирован в магнитопроводящем корпусе 1. Постоянный магнит 2 тороидального типа прикрепляется с помощью клея на основании 3 из магнитопроводящей стали. На противоположном полюсе постоянного магнита с помощью клея закрепляется сердечник 4, который входит в цилиндрическое отверстие магнитопроводящего корпуса. Вибростол 5 установлен на катушке возбуждения 6, которая закрепляется с помощью четырех плоских пружин 7 на магнитопроводящем корпусе. Токоподводы от катушки возбуждения выведены на клеммы.
Виброзащитный модуль представляет собой устройство, состоящее из двух параллельных пластин, между которыми, установлены виброизоляторы или виброизолирующая прокладка.
В качестве виброизоляторов применяются витые пружины с различным диаметром проволоки, плоские пружины и пластины различной массы.
В качестве виброизолирующей прокладки используется пенополиуретан.
