7 - вакуум-насос; 8 - смесительная камера.
Таблица 4.13.
Техническая характеристика пневматических подъемников
Показатели | Пневматические винтовые подъемники | |||
ТА-20 | ТА-21 | ТА-19 (С-1041) | ТА-15 (С-1008) | |
Подача, т/ч | 20 | 36 __i | 60 | 100 |
Высота подачи, м | 35 | 35 | 35 | 35 |
Внутренний диаметр материалопровода, мм | 100 | 130 | 130 | 150 |
Расход сжатого воздуха, м /мин. | 3,5 | 5,6 | 8 | 12 |
Рабочее давление воздуха в смесительной камере, МПа | 0,12 | 0,12 | 0,12 | 0,12 |
Электродвигатель привода шнека: тип | АО2-62 | АО2-71-6 | АОП2-71-6 | AO2-82-6 |
мощность, кВт | 14 | 17 | 22 | 40 |
частота вращения, с-1 | 16,7 | 16,7 | 25 | 16,7 |
Габаритные размеры, мм: длина | 2000 | 2150 | 2150 | 2600 |
ширина | 710 | 710 | 710 | 710 |
высота | 820 | 920 | 920 | 1250 |
Масса, кг | 510 | 670 | 670 | 1350 |
Таблица 4.14.
Техническая характеристика пневматических винтовых насосов
Показатели | Пневматические винтовые насосы | ||||||||
К-287С | ТА-14 | ТА-14А | К-97С | К-137С | НПВ- 36-4 | НПВ- 63-2 | НПВ- 63-4 | НПВ- ПО-2 | |
Подача, т/ч | 10 | 36 | 36 | 60 | 125 | 36 | 63 | 63 | 110 |
Дальность подачи, м | - | 200 | 200 | 200 | 200 | 400 | 200 | 400 | 200 |
В том числе по вертикали, м | - | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
Рабочее давление воздуха, МПа: перед форсунками | - | 0,3 | 0,3 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 |
в смесительной камере | - | 9,2 | 0,16 | - | - | 0,3 | 0,2 | 0,3 | 0,2 |
Расход сжатого воздуха, м3/мин. | 9 | 18 | 15 | 30 | 54 | 25 | 22 | 41 | 38 |
Диаметр материалопровода, мм | 100 | 140 | 140 | 185 | 250 | 140 | 150 | 180 | 200 |
Диаметр напорного шнека, мм | 100 | 140 | 140 | 200 | 250 | 180 | 180 | 200 | 220 |
Мощность электродвигателя, кВт | 13 | 30 | 30 | 55 | 100 | 75 | 55 | 160 | ПО |
Частота вращения шнека, с-1 | - | 16,7 | 16,7 | - | - | 16,7 | 16,7 | 16,7 | 16,7 |
Габариты, мм: длина | 2830 | 2420 | 3320 | 2730 | 3370 | 4187 | 4135 | 4455 | 4155 |
ширина | 520 | 640 | 640 | 750 | 800 | 660 | 660 | 700 | 700 |
высота | 660 | 870 | 870 | 1000 | 1100 | 1100 | 1100 | 1065 | 1065 |
Масса, кг | 925 | 930 | 980 | 1805 | 2460 | 2252 | 2150 | 3030 | 2940 |
Подача минерального порошка по вертикали (на высоту до 35 м) происходит в результате избыточного давления, создаваемого компрессором.
Для транспортирования минерального порошка от силосов склада в расходные бункеры смесительных установок применяются при дальности подачи до 20 м винтовые контейнеры, до 150 м - струйные насосы, до 400 м - пневмовинтовые насосы, до 500 м и более - камерные насосы.
Одним из недостатков пневматических винтовых насосов (табл. 4.14) является низкий срок службы быстроходных напорных шнеков (500-1000 ч непрерывной работы). Износ значительно увеличивается при повышении давления в смесительной камере. В целях снижения давления в смесительной камере и увеличения долговечности быстроизнашивающихся элементов разработана усовершенствованная конструкция пневматического винтового насоса ТА-14А с эжекционной насадкой.

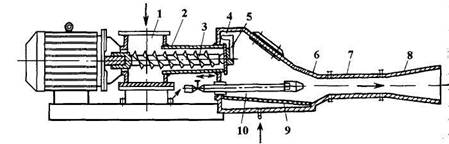

Пневматический винтовой насос с эжекционной насадкой, (рис. 4.8) состоит из приемной камеры 1, напорного быстроходного шнека 3, который приводится от электродвигателя, бронзовой гильзы 2, смесительной камеры 4 с обратным грузовым клапаном 5, эжекционной насадки с соплом 10 для подачи сжатого воздуха через микропористую перегородку 9 в смесительную камеру.
