Примечание: 1. Производительность каждого склада по приему из крытых вагонов составляет 20 т/ч, из вагонов-цементовозов с пневматической выгрузкой 95 т/ч.
2. Каждый прирельсовый склад обслуживают 3-5 человек.

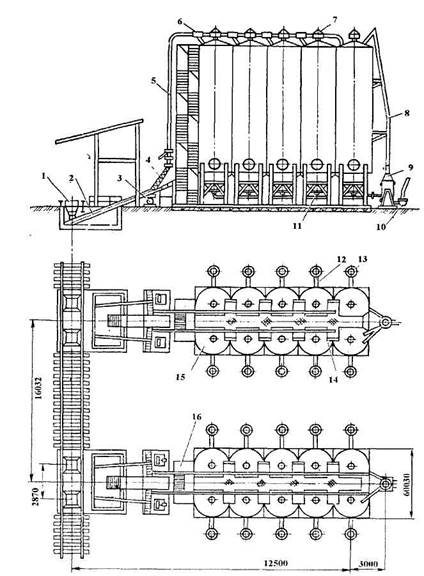

Рис. 4.5. Прирельсовый склад вместимостью 2000 т:
1 - приемная воронка; 2 - шнек в трубе; 3 - пневмовинтовой подъемник;
4 - соединительный шланг; 5, 8 - материаловодные трубы;
6 - переключатель потока воздуха; 7 - фильтр; 9 - приемный бункер;
10 - пневмоподъемник; 11 - донный разгружателъ;
12 - гибкий рукав от бокового разгружателя; 13 - боковой разгружатель;
14 - соединительная труба; 15 - силосная банка с подвалом (без оборудования);
16 - лестница.
Однако силосные склады данного типа не нашли широкого применения в дорожном строительстве. Это объясняется трудностью возведения складов указанного типа при значительном объеме бросовых работ и малой степени инвентарности их строительных конструкций.
Кроме того, установленное на складе технологическое оборудование имеет низкую производительность по выдаче материала (до 42 т/ч), отсутствует возможность разгрузки вагонов непосредственно в автоцементовозы и другие транспортные средства. Все это не позволяет применять существующие склады хранения цемента и минерального порошка для дорожного строительства без существенной их модернизации и усовершенствования.
Таблица 4.11.
Техническая характеристика прирельсовых складов
| Показатели | Прирельсовые силосные склады минерального порошка, варианты | ||
| 1 | 2 | 3 | |
| Вместимость склада, т | 2900 | 2000 | 4000 |
| Производительность склада (эксплуатационная) по приему материала, т/ч: из вагонов бункерного типа | 160 | 110 | 90 |
| из вагонов-цементовозов | 190 | 190 | 95 |
| из крытых вагонов | - | - | 33 |
| из автоцементовозов | - | - | - |
| Производительность склада (эксплуатационная) по выдаче материала, т/ч: в установку | 75 | 70 | 75 |
| в автомобили | 120 | 120 | 120 |
| Общая масса оборудования, т | 70,81 | 43,9 | 42,86 |
| Расход сжатого воздуха, м3/мин. | 80,2 | 57 | 71,7 |
| Число работающих на складе, чел. в том числе производственных рабочих, чел. | 6 | 6 | 5 |
| 5 | 5 | 4 | |
| Установленная мощность, кВт | 312 | 191 | 396 |
| Потребляемая мощность, кВт | 125 | 115 | 230 |
| Приведенная длина материалопровода, загружающего силосы (максимальная), м | 100 | 74 | 50 |
| Площадь застройки склада, м2 | 580 | 720 | 455 |
Примечания:
1. Вариант 1 с приемным устройством на два вагона с 24 инвентарными силосами диаметром 3 м.
