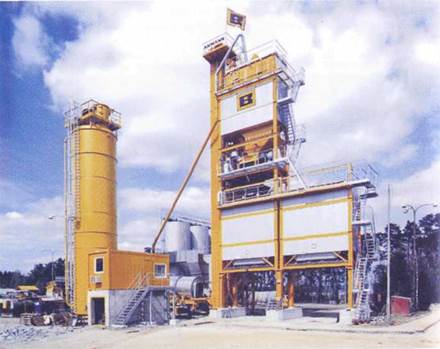

Рис. 3.1а (цв.). Асфальтосмесительная установка ДС-185.

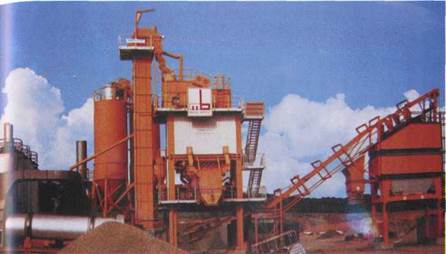

Рис. 3.2а (цв.). Асфальтосмесительная установка ДС-168.

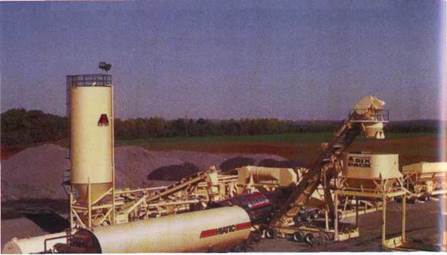

Рис. 3.3а (цв.). Асфальтосмесительная установка АО «Саста» (Россия).
Рис. 3.4а (цв.). Асфальтосмесительная установка Uniglobe
фирмы « Ammann » (Германия)
Рис. 3.5а (цв.). Асфальтосмесительная установка « CONCEPT »
фирмы « Benninghoven » (Германия).

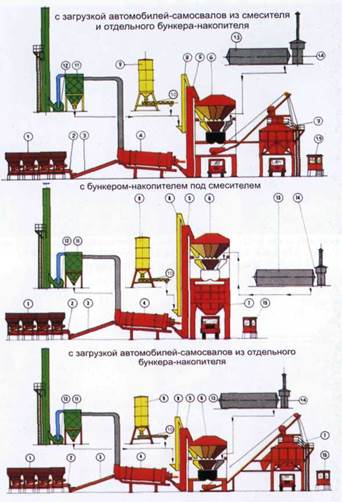

Рис. 3.7 (цв.). Схемы асфальтосмесительных установок
циклического действия фирмы « Bernardi » (Италия):
1 - бункеры-преддозаторы; 2 - сборный транспортер; 3 - транспортер сушильного барабана;
4 - сушильный барабан; 5 - «горячий элеватор»;
6 - смесительный агрегат; 7 - бункер готовой смеси; 8 - элеватор
минерального порошка и пыли; 9 - силос минерального порошка; 10 - шнек;
11 - пылеуловитель и силос пыли; 12 - вентилятор; 13 - обогревание битумной
цистерны; 14 - нагреватель масла; 15 - кабина управления.

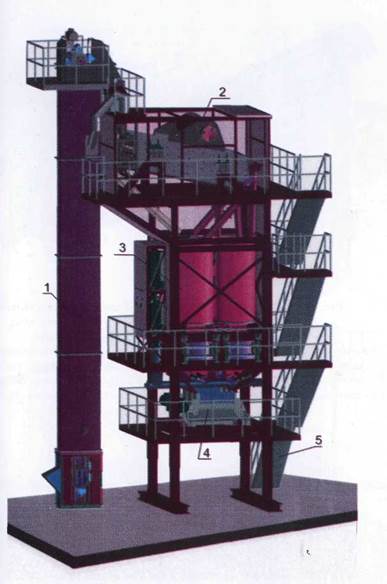

Рис. 3.8 (цв.). Асфальтосмесительная установка АСУ МЕТ-17
фирмы « Bernardi » (Италия):
1 - элеватор; 2 - грохот; 3 - горячий бункер; 4 - смеситель; 5 - лестница.

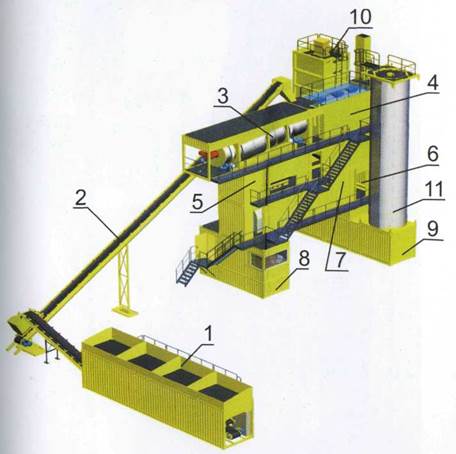

Рис. 3.9а (цв.). Асфальтосмесительная установка фирмы « Lintec »:
1 - бункер готовой смеси; 2 - контейнер горячего материала; 3 - контейнер сушильного барабана;
4 - контейнер фильтра; 5 - контейнер силоса собственного заполнителя; 6 - транспортер подачи каменных материалов в сушильный барабан; 7 - контейнер-смеситель; 8 - контейнер кабина управления; 9 - контейнер-мастерская; 10 - контейнер нижняя конструкция башни; 11 - контейнер насосная станция; 12 - контейнер-цистерна битума.
Рис. 3.9б (цв.). Просеивающий барабан двойного действия АСУ
фирмы « Lintec » (Германия):
1- транспортер подачи материалов в барабан; 2 - сушильный барабан;
3 - горелка и вентилятор; 4 - сита; 5 - сепаратор пыли;
6 - карманы горячего материала.

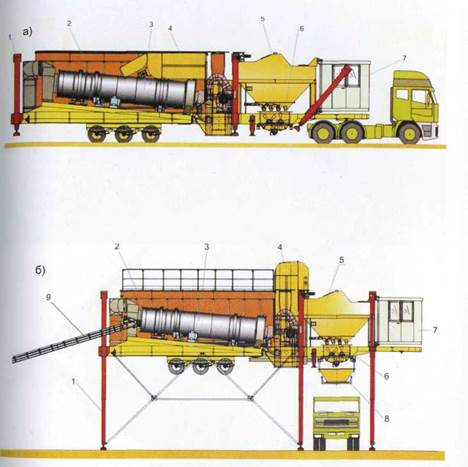

Рис. 3.10 (цв.). Асфальтосмесительная установка « ECO BATCH »
фирмы « Bernardi » (Италия):
а - в транспортном; б - в рабочем положении:
1 - стойка; 2 - фильтр; 3 - сушильный барабан; 4 - элеватор; 5 - бункер;
6 - смеситель; 7 - кабина управления; 8 - бункер готовой смеси;
9 - транспортер подачи каменных материалов в сушильный барабан.
Рис. 3.11 (цв.). Мобильный асфальтобетонный завод
TURBO SIX PACK фирмы «Astec» ( США ).
