Рис. 3.37. Водный пылеуловитель типа Ротоклон
При соответствующей скорости газов увлекаемая вода движется сначала по нижней направляющей импеллера, затем отбрасывается к его верхней направляющей и при выходе из импеллера возвращается в резервуар, падая водяной завесой. Циркуляция воды происходит только вследствие движения воздушного потока и для этого не требуется дополнительных устройств. Газы от пыли очищаются в результате совместного действия центробежной силы на частицы пыли и перемешивания запыленных газов с водой.
Уловленная водой пыль попадает в резервуар, из которого она затем удаляется при помощи пластинчатых и винтовых конвейеров.
Преимуществом Ротоклонов является неизменность эффективности пылеуловителя при изменении производительности. Эффективность Ротоклона равна 60-95 %. Несмотря на достаточно высокую эффективность и вполне приемлемое гидравлическое сопротивление (до 5 Па) Ротоклоны не получили широкого распространения в нашей стране.
Скрубберы Вентури - наиболее эффективные аппараты мокрой очистки газов. Они имеют различные варианты конструктивного исполнения и в отдельных случаях обеспечивают высокую эффективность аэрозолей (до 99,8 %) со средним размером частиц 1-2 мкм при начальной концентрации до 100 г/м3. Принцип действия скрубберов Вентури основан на интенсивном добавлении газовым потоком, движущимся с высокой скоростью (40-150 м/с), орошающей его жидкости. Осаждению частиц на каплях жидкости способствуют высокие относительные скорости между ними.
Основная часть скруббера Вентури (рис. 3.38) - сопло Вентури 2, в конфузорную часть которого подводится запыленный поток газа и через центробежные форсунки 1 жидкость на орошение. В конфузорной части сопла происходит разгон газа от входной скорости (15-20 м/с) до скорости в узком сечении сопла 30-200 м/с и более.
Рис. 3.38. Скруббер Вентури:
1 - центробежная форсунка; 2 - сопло Вентури; 3 - каплеуловитель.
Основные преимущества мокрых пылеуловителей - сравнительно небольшая стоимость и более высокая эффективность улавливания частиц по сравнению с циклонами. Их можно применить для очистки газов от частиц размером до 0,1 мкм.
Однако мокрые пылеуловители обладают рядом недостатков, ограничивающих область их применения:
образование в процессе очистки шлама, что требует специальных систем для его переработки; вынос влаги в атмосферу и вероятность забивания газоотходов и оборудования пылью и потери жидкости вследствие брызгоуноса; большой расход воды и необходимость создания оборотных систем подачи воды в пылеуловитель.
На зарубежных асфальтосмесительных установках на второй ступени очистки запыленных газов для осаждения мелкой пыли применяют тканевые фильтры. Они имеют высокую эффективность, которая не зависит от изменения количества поступающих газов.
Создание тканевых фильтров является основным направлением усовершенствования пылеулавливающих систем асфальтосмесительных установок.
Для успешного и широкого применения тканевых фильтров необходимо обеспечить надежное управление температурой газов, выходящих из сушильного агрегата.

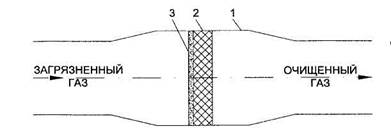

Рис. 3.39. Схема тканевого фильтра:
