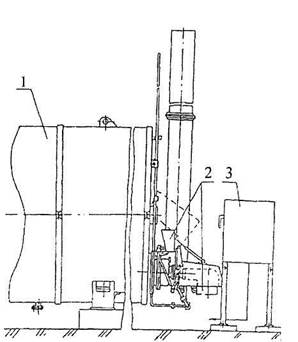

Рис. 3.30. Сменное газовое оборудование сушильного агрегата
смесительной установки ДС-168:
1 - горелочный блок (горелка, топка, датчики, щит с приборами);
2 - блок газового оборудования (рама, задвижки, предохранительные;
запорные клапаны, газовые краны, датчики, клапан, манометр, газоходы);
3 - предварительная спираль очистки (со взрывными клапанами);
4 - газоход (со взрывными клапанами); 5 - электрооборудование топочного
агрегата; 6 - электрооборудование, необходимое для доработки блока управления, контрольные кабели от блока управления к топочному агрегату.
Техническая характеристика сушильных агрегатов для асфальтосмесительных установок ДС-185 и ДС-168 при работе на природном газе приведена в табл. 3.12.
Таблица 3.12
| Показатели | Сушильные агрегаты для установок | |
| ДС-185 | ДС-168 | |
| Применяемое топливо | Природный газ (ГОСТ 5542-87) | |
| Присоединительное давление газа, Па (кгс/см2) | 30000 (0,3) | 30000 (0,3) |
| Расход газа при низшей теплоте сгорания Q = 35,13 МДж/м3 и низшем числе Воббе 42,23 МДж/м3, м3/ч: максимальной | 440 | 1300 |
| номинальной | 280 | 695 |
| низшей | 110 | 171 |
В состав сменного газового оборудования нагревателя битума входят (рис. 3.31):
газовое оборудование, газовая горелка, электрооборудование со шкафом управления и детали, необходимые для доработки нагревателя битума.

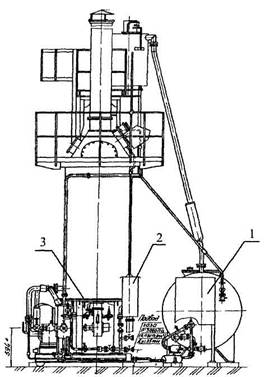

Рис. 3.31. Сменное газовое оборудование нагревателя битума:
1 - цистерна (жаровые трубы, дымовая труба);
2 - установка газового оборудования;
3 - электрооборудование нагревателя битума.
Техническая характеристика сменного газового оборудования нагревателя битума для асфальтосмесительных установок ДС-185 и ДС-168 приведена ниже:
| Способ нагрева битума | Огневой через жаровые трубы |
| Горелка, тип | Блочная, газовая ГБГ-0,34 |
| Топливо | Природный газ ГОСТ 5542-87 |
| Тепловая мощность горелки, МВт | 0,34 |
| Присоединительное давление, Па (кгс/см2) | 30000 (0,3) |
| Расход газа при низшей температуре сгорания Q = 35 МДж/м3 и номинальной мощности горелки, м3/ч | 35 |
В состав сменного газового оборудования нагревателя жидкого теплоносителя входят (рис. 3.32):
газовая горелка, шкаф управления, электрооборудование, трубопроводы, и другие детали и оборонные единицы, необходимые для доработки нагревателя жидкого теплоносителя.
