5 - защитный уголок; 6 - смазка сушильного барабана.
На торцах барабана имеются неподвижные щиты для обеспечения загрузки и выгрузки просушиваемых материалов.
С внутренней стороны барабана щит выгрузки защищен секторами из жаростойкой стали. Внутри барабана помещены лопатки и ковши для перемешивания просушиваемого материала. Канал для выгрузки, материала изнутри футерован сменными листами из закаленной стали для обеспечения износоустойчивости стенок канала. Снаружи сушильный барабан имеет теплоизоляцию для снижения потерь тепла.
Сушильный барабан снабжен:
• автоматизированной горелкой на жидком или газообразном топливе, обеспечивающей стабильную работу на всех режимах работах АСУ;
• системой подачи воздуха горелки, обеспечивающей её работу на всех режимах при применении жидкого и газообразного топлива.
Размеры сушильных барабанов могут быть разными в зависимости от производительности асфальтосмесительной установки, связанной с объемом смесительного агрегата (смесителя).
Сушильные барабаны в комплекте с горелкой асфальтосмесительных установок мобильного типа фирмы «Bernardi» в транспортном положении имеют следующие габаритные размеры (табл. 3.8).
Таблица 3.8.
| Показатели | Асфальтосмесительные установки | |||
| Е-150 | Е-175 | Е-200 | Е-220 | |
| Производительность, т/ч | 75 | 95 | 135 | 175 |
| Габаритные размеры, м: длина ширина высота | 15,3 2,55 4,0 | 15,3 2,75 4,1 | 14,7 3,20 4,1 | 14,8 3,40 4,2 |
| Масса, т | 23,0 | 25,0 | 26,5 | 29,0 |
В табл. 3.9 приведена техническая характеристика сушильных барабанов, предназначенных для просушивания и нагрева до рабочей температуры песка и щебня в установках циклического действия.
Для обеспечения повышенной мобильности технологического оборудования все эти сушильные барабаны могут иметь пневмоколесный ход (рис. 3.21 (цв.)).
Таблица 3.9.
Технологическая характеристика сушильных барабанов
асфальтосмесительных установок
| Показатели | Индексы асфальтосмесительных установок | |||||||||
| СА-100У | ДС-185 | ДС-168 | КДМ-201 | ТВА 160К | CSD 2500-5 | CLOBA L 160 | MIC 75 E-150 | MIC 125 E-200 | MIC 175 E-220 | |
| Производительность, т/ч | 100 | 48 | 130 | 80 | 160 | 160 | 160 | 75 | 135 | 175 |
| Габаритные размеры, м: длина | 8,0 | 5,6 | 8,0 | 7,9 | 8,0 | 8,5 | 8,0 | 8,0 | 9,0 | 9,0 |
| диаметр | 1,5 | 1,4 | 2,2 | 1,78 | 2,2 | 1,8 | 2,2 | 1,5 | 2,2 | 2,5 |
| Угол наклона сушильного барабана, град. | 3,5 | 3,5 | 4,0 | 3,5 | 4,0 | 4,0 | 4,0 | 3,5 | 3,5 | 3,5 |
| Мощность электродвигателя, кВт | 22,0 | 11,0 | 41,0 | 24,0 | 44,0 | 44,0 | 44,0 | 22,0 | 37,0 | 45,0 |
| Тепловая мощность горелки, кВт | 5,5 | 4,0 | 7,0 | 7,0 | 11,0 | 9,7 | 13,0 | 5,5 | 10,0 | 12,0 |
| Страна изготовитель: | Россия | Украина | Германия | Италия | ||||||
| Фирма | АО «Сас-та» | ОАО «Кредмаш» | «Веnning-hoven» | «Lintec» | «Ammann» | «Bernardi» | ||||
Сушильно-смесительные барабаны
Сушильно-смесительный барабан - основной узел асфальтосмесительных установок непрерывного действия для приготовления асфальтобетонной смеси. В сушильно-смесительном барабане осуществляется свободное перемешивание смеси.

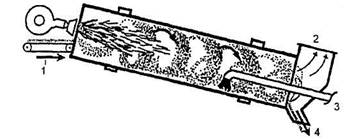

Асфальтосмесительные установки с параллельной подачей материала в барабан представляют собой одну из разновидностей асфальтосмесительных установок непрерывного действия старого образца (рис. 3.22).
Они работают по принципу параллельного перемещения материала, т. е. направления перемещения потоков газа и заполнителя совпадают. Горелка располагается в верхней части сушильного барабана (место ввода заполнителя). Для подачи материала в сушильно-смесительный барабан используется либо расположенный над горелкой загрузочной лоток, либо расположенный под горелкой специальный транспортер.
Перемещение материала из верхней части барабана в нижнюю происходит под действием силы тяжести, а также благодаря специальной форме лопастей. При движении в сушильно-смесительном барабане материал нагревается и просушивается.
Для обеспечения теплообмена средняя часть барабана перекрывается завесой большого количества материала.Ö Конструкция лопастей, их количество и расположение в сушильно-смесительном барабане в асфальтосмесительных установках различны.
