Рис. 3.3б. Технологическая схема асфальтосмесительной установки
АО «Саста» (Россия):
1 - агрегат питания; 2 - сборный транспортер; 3 - наклонный транспортер;
4 - сушильный агрегат; 5 - горячий элеватор; 6 - горячие бункеры;
7 - бункер готовой смеси; 8 - элеватор минерального порошка и пыли;
9 - агрегат минерального порошка; 10 - шнек; 11 - рукавные матерчатые фильтры;
12 - вентилятор; 13 - расходная битумная емкость;
14 -нагреватель жидкого теплоносителя; 15 - кабина управления.
Фирма «Ammann» поставляет асфальтосмесительные установки башенной компоновки, работающие по классической башенной технологии, производительностью от 80 до 240 т/ч, конструктивные решения которых могут быть изменены в зависимости от потребностей заказчиков, (рис. 3.4а (цв.) и 3.4б).
Например, разработан вариант установки с теплоизоляционной обшивкой для работы при отрицательных температурах. Тензометрические системы взвешивания материалов обеспечивают точность до 0,1 %, а рассеивание каменных материалов на 6 фракций и целый ряд других конструктивных особенностей гарантируют высокое качество асфальтобетонных смесей
.

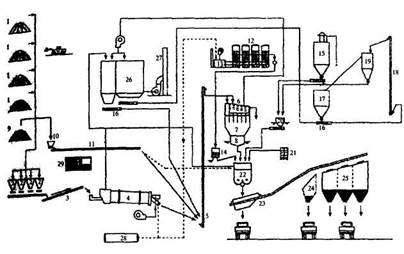

Рис 3.4б. Технологическая схема установки фирмы « Ammann»
(Германия):
1 - склады каменных материалов; 2 - агрегат питания; 3 - ленточный транспортер;
4 - сушильный агрегат; 5 - горячий элеватор; 6 - грохот;
7 - бункеры горячих каменных материалов; 8 - весовой бункер-дозатор;
9 - склад старого асфальтобетона; 10 - дозатор старого асфальтобетона;
11 - транспортер подачи старого асфальтобетона; 12 - битумные цистерны;
13 - установка нагрева битума; 14 - дозатор битума; 15 - бункер минерального
порошка; 16 - шнековый конвейер; 17 - бункер циклонной пыли;
18 - элеватор циклонной пыли; 19 - промежуточный бункер циклонной пыли;
20 - дозатор минерального порошка; 21 - дозатор ПАВ; 22 - смеситель;
23 - скиповый подъемник; 24 - промежуточный бункер;
25 - бункер готовой асфальтобетонной смеси; 26 - система очистки дымовых газов;
27 - труба; 28 - топливная цистерна; 29 - кабина управления.
Блочная конструкция установок позволяет выполнять их монтаж сжатые сроки, при этом габариты узлов и агрегатов позволяют транспортировать их по автомобильным и железным дорогам. Пульты установок оснащены микропроцессорным управлением и поступают полностью смонтированными.
Представлены асфальтосмесительные установки фирмы «Веnninghoven»:
стационарные, производительностью 40-250 т/час;
блочные полустационарные производительностью 100-200 т/час;
мобильные на 60-160 т/час (рис. 3.5а (цв.) и 3.5б).

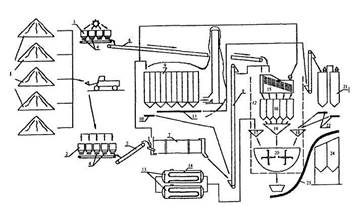

Рис. 3.56. Технологическая схема установки фирмы « Benninghoven»:
1 - штабели щебня и песка; 2 - блок бункеров для песка и щебня;
3 - блок бункеров для отфрезерованного асфальтобетона; 4 - весовые дозаторы;
5 - наклонный транспортер; 6 - наклонный транспортер; 7 - сушильный барабан;
