6 - II -я ступень очистки дымовых газов; 7 - III -я ступень очистки дымовых
газов (скруббер Вентури); 8 - смесительный агрегат; 9 - агрегат минерального порошка;
10 - нагреватель битума; 11 - система теплоносителя; 12 - бункер готовой смеси;
13 - кабина оператора.
В настоящее время ОАО «Кредмаш» выпускаются установки моделей ДС-185, КДМ-201 и ДС-168. По желанию потребителей изготавливаются модификации, работающие на жидком или газовом топливе, с релейно-контактной или микропроцессорной системой управления (МСУ), с очисткой газов в циклонах, мокром скруббере Вентури либо в рукавных фильтрах.
По сравнению с выпускавшимися ранее установками ДС-117-2Е, ДС-117-2К, ДС-158, модель ДС-185 (рис. 3.1а (цв.)* и 3.1б) обладает повышенными показателями производительности, надежности и улучшенной системой очистки уходящих газов.
Конструкция установки позволяет быстро изменять рецептуру смеси и выполнять все операции технологического процесса. Управление всей установкой централизовано и осуществляется с пульта управления, размещенного в кабине оператора.
Сушильный агрегат приспособлен для использования легкого и тяжелого топлива. Конструкция лопастей сушильного барабана обеспечивает оптимальный режим просушивания материала и защиту барабана от воздействия открытого огня.
Управление процессами осуществляется дистанционно. Система очистки уходящих газов, включающая предварительную ступень очистки и четыре циклона типа СЦН-40, а также мокрый пылеуловитель на основе скруббера Вентури, обеспечивают очистку уходящих газов до 99,2 %.
Обогрев битумных, топливных коммуникаций и емкостей осуществляется горячим маслом по замкнутой системе. В нагревателе жидкого теплоносителя применяется масло И-20А в количестве 1,2 м3.

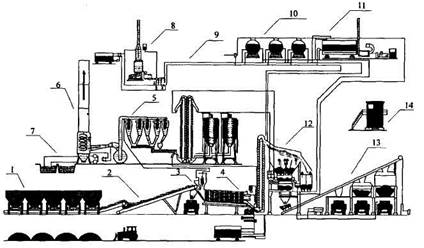

Рис. 3.2б. Технологическая схема асфальтосмесительной
установки ДС-168 (Украина):
1 - агрегат питания; 2 - конвейер наклонный; 3 - 1-я ступень (предварительная) очистки дымовых газов;
4 - сушильный агрегат; 5 - II -я ступень очистки дымовых газов; 6 - III -я ступень очистки дымовых газов; 7 - шламоотстойник; 8 - нагреватель жидкого теплоносителя;
9 - подача битума из хранилища или битумовоза; 10 - битумные цистерны;
11 - нагреватель битума; 12 - смесительный агрегат; 13 - агрегат готовой смеси;
