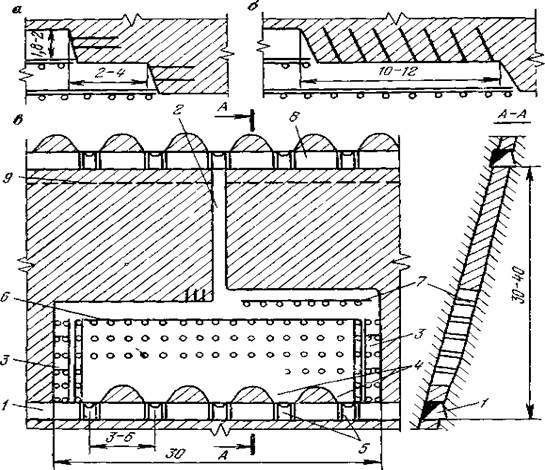

Рис. 12 Короткие (а) и длинные (б) уступы. Потолкоуступная система разработки (в)
Рис. 12 Короткие (а) и длинные (б) уступы. Потолкоуступная система разработки (в)
Условия применения потолкоуступных систем разработки
| Группа | Мощность(m), м | Угол падения, (a),град. | Ценность | Устойчивость | |
| руда | вмещающие породы | ||||
| Потолкоуступные системы разработки | 0.6-3.0 | Крутое | Ценные, ср. ценные, | Устойчивые | Устойчивые |
Нормативные показатели параметров выемочных блоков.
| Система разработки | Мощность рудного тела, м | Угол падения рудного тела, град | Длина блока по простиранию (ширина панели) м | Высота блока (этажа) длина (панели), м | Примечание |
| Потолкоуступные системы разработки | 0.6-3.0 | >50 | 30-80 | 30 - 60 | блок |
Разбивка блока на элементы при различных системах разработки
| Система разработки | Элементы блока | |
| Камера (панель) | Целики | |
| Потолкоуступная | Камера | Междублоковый целик |
ТЭП системы разработки
| Потолкоуступные системы разработки | Технологические особенности | Показатели | |||
| Производительность труда рабочего по системе | Себестоимость добычи, руб/т | Потери % | Разубоживание,% | ||
| 1—2 м3/смену | 1,7-2,9 | 8-12 | 8-12 | ||

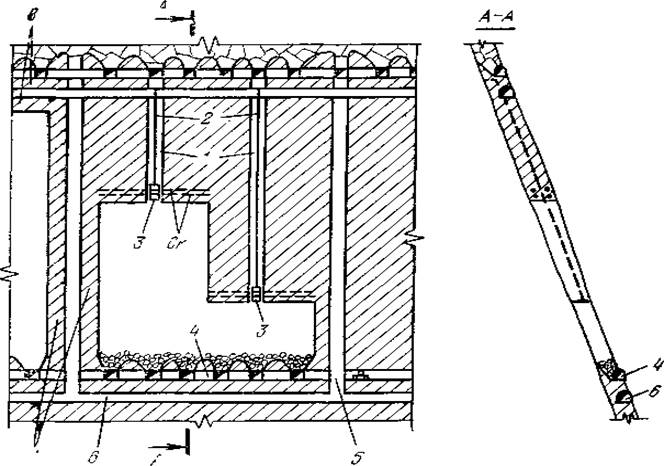

Рис.13. Вариант потолкоуступной системы с панельной выемкой руды механизированным комплексом
Условия применения систем со сплошной выемкой
| Группа | Мощность(m), м | Угол падения, (a),град. | Ценность | Устойчивость | |
| руда | вмещающие породы | ||||
| Система со сплошной выемкой для рудных тел небольшой мощности | 1.5-2.0 | 0-35° | Малоценные, ср. ценные, ценные | Устойчивые | Устойчивые |
| для мощных рудных тел | 10-12 | 0-35° | Малоценные ценные | Устойчивые | Устойчивые |
Нормативные показатели параметров выемочных блоков
| Система разработки | Мощность рудного тела, м | Угол падения рудного тела, град | Длина блока по простиранию (ширина панели) м | Высота блока (этажа) длина (панели), м | Примечание |
| Сплошная | 1 -3 4-10 1 -3 4-10 | 0-12 0-12 12-35 12-35 | 30-50 100-150 50-60 100-150 | 150-200 200 - 400 30-50 50-60 | панель панель |

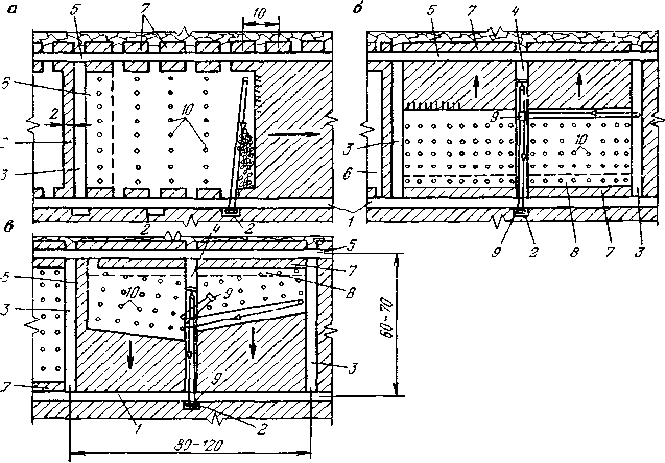

Рис.13 Варианты сплошной системы разработки: 1 - откаточный штрек, 2 - ниша для скреперной лебедки, блоковый восстающий, 4 - доставочный (скреперный) восстающий, 5 - вентиляционный восстающий 6 - междублоковый целик, 7-панельный целик, 8 - отрезная щель, 9 - скреперная лебедка, 10 - отдельные стойки.
Разбивка блока на элементы
| Система разработки | Элементы блока | |
| Камера (панель) | Целики | |
| Сплошная | Камера или панель | Панельные целики, отдельные регулярно и нерегулярно оставляемые целики в очистном пространстве |
Методы отработки элементов блока
| Система разработки | Элементы блока | ||
| Камера (панель) | Междукамерный целик | Междуэтажный целик | |
| Сплошная | Открыта | Не отрабатывается | — |
Примерные схемы механизации основных и вспомогательных производственных процессов при отработке элементов блока
| Система разработки | Элемент блока | Основные производственные процессы | Вспомогательные процессы | |||||
| Буров работы | Выпуск и погрузка | Доставка | Поддержание очистного пространства | Заряжание | Оборка кровли или подкрепление кровли и блоков | Зачистка | ||
| Сплошная | Камера или панель | СБК ПР КП | ПМ Э | СВ АС | — | МЗШ | СТК ТП | Б |
| СК | СК | |||||||
| ПДМ | ПДМ | |||||||
| Панельные целики, нерегулярно оставляемые целики | Не отрабатываются | — | ||||||
ТЭП системы разработки
| Система разработки | Технологические особенности систем Разработки | Показатели | |||
| Производ. труда рабочего по системе т/см | Себестоимость добычи, руб/т | Потери % | Разубоживание,% | ||
| Сплошная | При применении | ||||
| самоходного оборудования | 60 - 150 | 0.48 – 0.26 | 15 - 20 | 3 - 5 | |
| переносного оборудования | 25 - 50 | 0.82 – 0.54 | 15 - 20 | 3 - 5 | |
