Удельный объем подготовительно - нарезных выработок
Коэффициент подготовки
K ℓ =
,
KV =
,
Где: LП и LН – общая длина , соответственно, подготовительных и нарезных выработок, м; V П и VН – общий объем , соответственно, подготовительных и нарезных выработок, м3; Q – промышленные запасы руды в блоке, т.
Удельный объем подготовительно - нарезных выработок
V =
,
где V бл – общий объем блока, м3 (V бл = mг· H э ·Lбл )
Доля руды,
добываемая при подготовительно-нарезных работах в блоке
δП .Н. =
,
где Q П и QН – количество руды, добытое, соответственно, при проведении подготовительных и нарезных выработок, т.

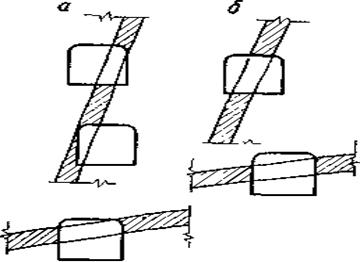

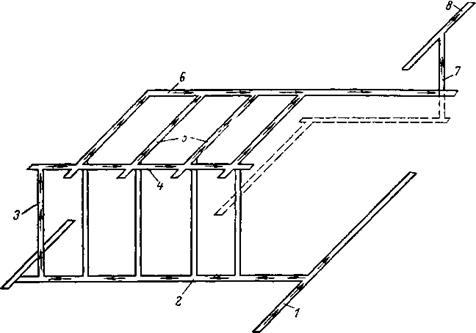

Рис. 2. Расположение рудных штреков в тонких жилах
Рис 3. Расположение выработок основного горизонта в мощных и весьма мощных рудных телах (1 - двухпутный штрек 2 - орты, 3 - однопутный штрек, 4 - вспомогательный однопутный штрек, 5 - квершлаги).

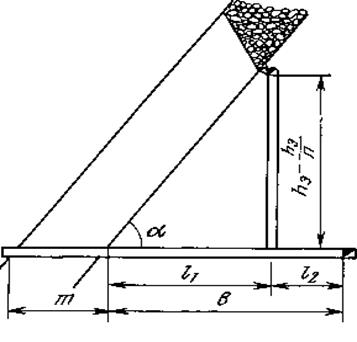

Рис 4. Схема к определению расстояния (в) от контакта рудного тела до откаточного штрека в зависимости от условий перепуска руды с верхнего подэтажа на откаточный горизонт

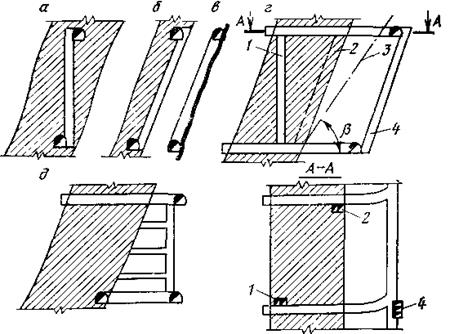

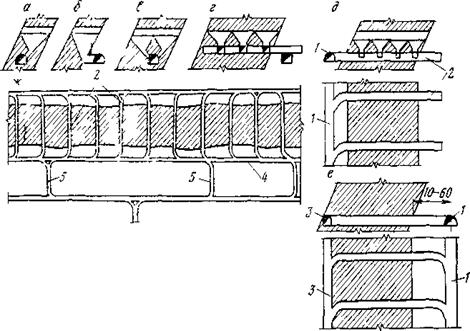

Рис. 5. Схема расположения восстающих:
а - вертикальный рудный восстающий; б - наклонный рудный восстающий; в - наклонный восстающий, пройденный в висячем боку тонкой жилы; г- рудный вертикальный 1 и рудный наклонный 2 восстающие; 3 - граница зоны сдвижения; 4 - полевой наклонный; д - полевой восстающий с подэтажными выработками
Последовательное и параллельное проветривание камерообразных выработок.

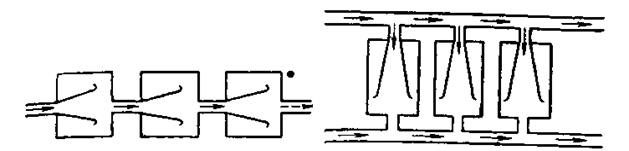

Рис.6 Схемы проветривания сквозных камер

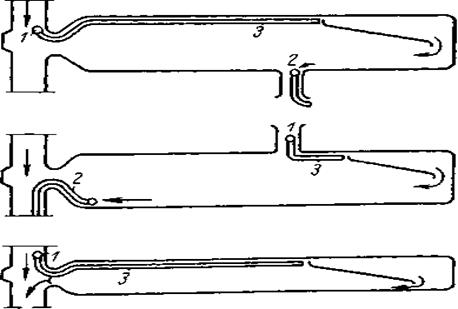

Рис.7. Схемы проветривания тупиковых камер
Рис.8. Схема проветривания блока при системе разработки открытыми камерами с отбойкой руды минными зарядами

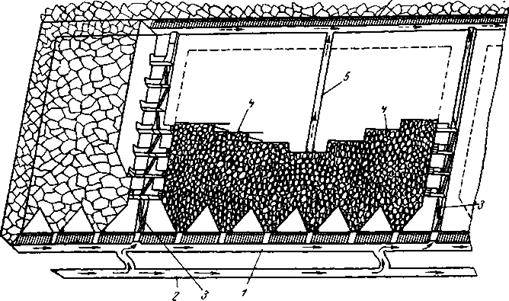

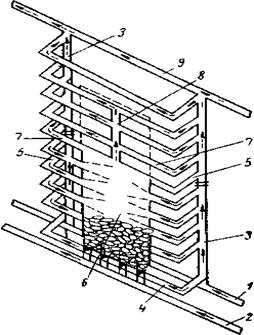

Рис. 9 Схема проветривания блока при системе с магазинированием с выемкой по простиранию

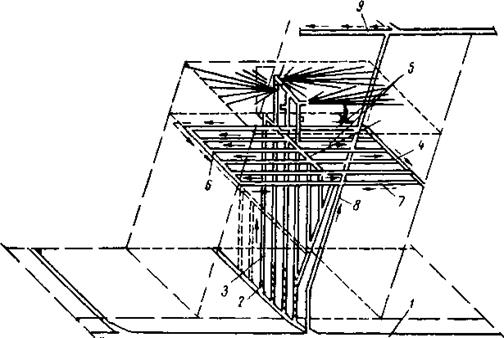

Рис. 10 Схема проветривания блока при системе подэтажного обрушения с отбойкой руды глубокими скважинами
Рис. 11. Типовая схема проветривания блока при системе подэтажного
обрушения.
