Системы разработки с обрушением руды и вмещающих пород
Условия применения.
| Группа | Мощность(m), м | Угол падения, (a),град. | Ценность | Устойчивость | |
| руда | вмещающие породы | ||||
| Система подэтажного обрушения | Мощные(15-20 м) | Крутое | Малоценные | Ср.устойчивые устойчивые | Неустойчивые, устойчивые |
| Системы этажного обрушения | Мощные(до 15-20 м) | Крутое | Малоценные | Ср. устойч. до устойчивых | Ср.устойч. До устойчивых |
Параметры систем разработки из практики
| Наименование систем разработки | Мощность рудных тел | Угол падения рудных тел | Высота этажа | Длина блока,м | Примечание |
| Система подэтажного обрушения | более 3 | 50-90 | от 5 - 7 до 40* | от 40 - 60 до 100- 150 | При мощности более 6 м рудные тела с любым углом падения |
| Система этажного самообрушения | не менее 25 | 50-90 | от 50 до 70-100 | 30-60 | Горизонтальную площадь обнажения принимать 900 - 5000 м2 в зависимости от устойчивости руды |
| Система этажного принудительного обрушения | более 10 | 50-90 | 50- 100 и более | 50-60 | При мощности более 90 м рудные тела с любым углом падения |
1. Системы подэтажного обрушения

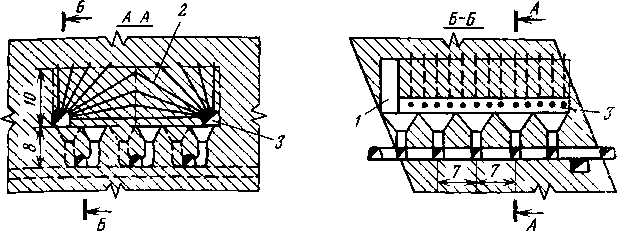

Рис 42. Система подэтажного обрушения с отбойкой горизонтальными глубокими скважинами

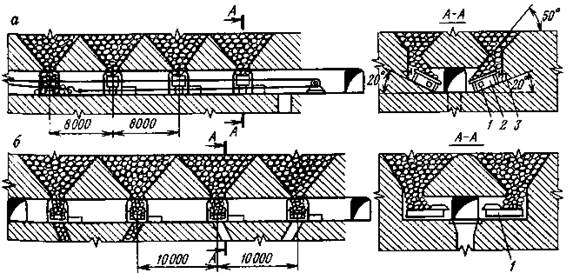

Рис. 43. Схемы выпуска и доставки руды до рудоспуска
Рис. 43. Схемы выпуска и доставки руды до рудоспуска

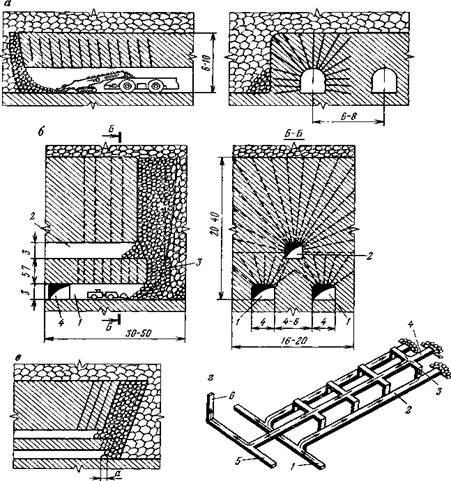

Рис. 44. Способ отработки панели с отбойкой руды «в зажиме» и выпуском на почву подэтажных выработок
ПРИНУДИТЕЛЬНОЕ ЭТАЖНОЕ ОБРУШЕНИЕ

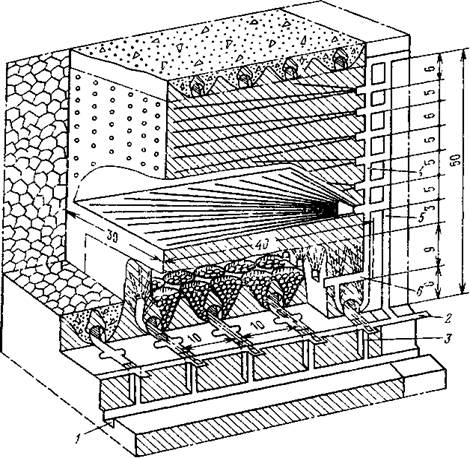

Рис. 45 Система этажного принудительного обрушения с отбойкой руды на горизонтальные компенсационные камеры
Рис 46. Подсечка вертикальными веерами скважин
СИСТЕМА ЭТАЖНОГО САМООБРУШЕНИЯ

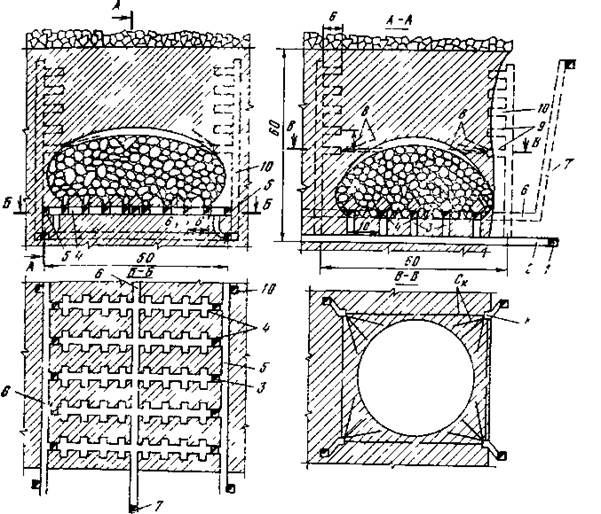

Рис. 47. Система этажного самообрушения
Выпуск обрушенной руды

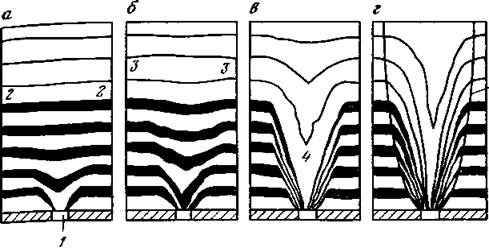

Рис. 45. Схема движения руды при выпуске под обрушенными породами
Нормативные показатели параметров выемочных блоков
| Система разработки | Мощность рудного тела, м | Угол падения рудного тела, град | Длина блока по простиранию (ширина панели) м | Высота блока (этажа) длина (панели), м | Примечание |
| Этажное принудительное обрушение с компенсационными камерами | более 20 | 50-90 | 50-60 | от 70 до 80- 100 | |
| Этажное принудительное обрушение со сплошной выемкой | более 20 | 60-90 | 50- 100 | 70-80 | |
| Этажное самообрушение | 25 и более | 50-60 | 70-80 | ||
| Подэтажное принудительное обрушение с донным выпуском руды | От 6-7 до 50 | 50-90 | 50-60 | 70-80 | |
| Подэтажное принудительное обрушение с торцовым выпуском руды | 6-8 и более | 50-90 | 50-60 | 70 - 80 | |
| Подэтажное самообрушение | 20 и более | 40-90 | 50-60 | 70 - 80 |
Разбивка блока на элементы при различных системах разработки
| Система разработки | Элементы блока | |
| Этажное принудительное обрушение с камерами компенсации | Камера компенсации | Междукамерные целики, междублоковый целик, подкамерная часть блока |
| Этажное принудительное обрушение со сплошной выемкой | Блок на элементы не разбивается, поскольку отрабатывается вертикальными слоями с отбойкой в зажатой среде | |
| Этажное самообрушение | Блок на элементы не разбивается, т. к. предусматривается самообрушение всего массива блока | |
| Подэтажное принудительное обрушение с донным выпуском руды | Блок разделяется на подэтажи, панели и секции, отрабатывается последовательным обрушением секций | |
| Подэтажное принудительное обрушение с торцовым выпуском руды | Блок разделяется на подэтажи и панели отрабатывается послойной отбойкой в зажатой среде | |
| Подэтажное самообрушение | Блок разбивается на подэтажи, панели и секции, отрабатывается самообрушением массива секции | |
Методы отработки элементов блока
| Система разработки | Элементы блока | ||||
| Камера (панель) | Междукамерный целик | Междуэтажный целик | |||
| Этажное принудительное обрушение с камерами компенсации | Компенсационная камера открыта | Массовое обрушение | |||
| Этажное принудительное обрушение со сплошной выемкой | Послойная отбойка в этажной среде | ||||
| Этажное самообрушение | Самообрушение массива блока | ||||
| Подэтажное принудительное обрушение с донным выпуском | Массовое обрушение секции | ||||
| Подэтажное принудительное обрушение с торцовым выпуском | Послойная отбойка в этажной среде | ||||
| Подэтажное самообрушение | Самообрушение массива секции | ||||
Примерные схемы механизации основных и вспомогательных производственных процессов при отработке элементов блока
| Система разработки | Элемент блока | Основные производственные процессы | Вспомогательные процессы | |||||||||
| Буров работы | Выпуск и погрузка | Доставка | Поддержание очистного пространства | Заряжание | Оборка кровли или подкрепление кровли и блоков | Зачистка | ||||||
| Этажное принудительное обрушение с компенсационными камерами | Компенсационная камера | БС СБУ | ВДПУ ПМ ПДМ СК | СВ ЖД ПДМ ЖД | МЗС | __ | ||||||
| Целиковый массив блока | БС СБУ | ВДПУ ПМ ПДМ СК | ЖД СВ ЖД ПДМ ЖД | — | МЗС | __ | ||||||
| Этажное принудительное обрушение со сплошной выемкой | Обрушение секции | БС СБУ | ПМ ПДМ | СВ ПДМ | _ | МЗС | __ | |||||
| Этажное самообрушение | Подсечка блока и массовый выпуск | БС ТП КП | СК | ЖД | __ |
| ||||||
| Подэтажное принудительное обрушение с донным выпуском | Обрушение секции | СБК БС ТП | СК ВДПУ | ЖД | МЗС | |||||||
| Подэтажное принудительное обрушение с торцовым выпуском | Послойная отбойка в зажатой среде | СБК БС | ПМ ПДМ | СВ ПДМ | МЗС | |||||||
| Подэтажное самообруше ние | Подсечка секции и массовой вы пуск | ТП КП | СК
| ЖД | МЗШ
| — | ||||||
ТЭП систем разработки
| Система разработки | Технологические особенности систем Разработки | Показатели | |||||||
| Производи тельность труда рабочего по системе т/см | Себестоимость добычи, руб/т | Потери % | Разубоживание,% | ||||||
| Этажное принуди тельное обрушение с компенсационными камерами | 40 - 100 | 0.62 – 0.36 | 10 - 20 | 10 - 20 | |||||
| Этажное принуди тельное обрушение со сплошной выем кой | 50 - 100 | 0.54 – 0.36 | 10 - 20 | 10 – 20 | |||||
| Этажное самообрушение | 50 - 80 | 0.54 - 0.40 | 12 - 25 | 12 - 25 | |||||
| Подэтажное принуд. обрушение с донным выпуском | 35 - 90 | 0.66 - 0.38 | 10 - 15 | 10 - 15 | |||||
| Подэтажное принудительное обрушение с торцовым выпуском |
| 75 -90 | 0.46 – 0.36 | 10-15 | 20-30 | ||||
| Подэтажное обрушение |
| 35-60 | 0.66 – 0.48 | 10-15 | 10- 15 | ||||
