Системы разработки с обрушением вмещающих пород
Условия применения
| Группа | Мощность(m), м | Угол. падения, (a),град | Ценность | Устойчивость
| |
| руда | вмещающие породы | ||||
| Системы слоевого обрушения | Мощные (4¸50 м) | От пологих до крутых (18¸30°-60° и более) | Выше ср. ценности | От неустой-чивых до устойчивых | Неустойчивые |
| Щитовые системы разработки | Ср.мощн. мощные (3-7 м) | Крутопадающие (60-85°) | Ценные | От неустой-чивых до устойчивых | Неустойчивые |
| Столбовые системы разработки с обрушением кровли | Ср. мощн.(до 4-5м) | Гориз.;пологие, наклонные | Ценные | Неуст, ср. уст. уст. | Неустойчивые |
Слоевое обрушение с выемкой руды заходками.

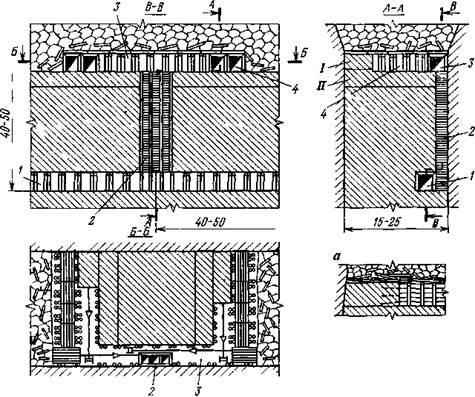

Рис. 39. Слоевое обрушение с выемкой руды заходками и скреперной доставкой руды а - продольный разрез через заходку.
-

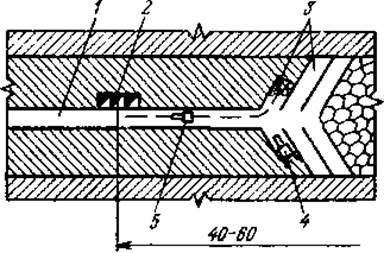

Рис. 40. Вариант слоевого обрушения с доставкой руды погрузочно-доставочными машинами. 1-слоевой штрек, 2-блоковым восстающий, 3 – заходк, 4 - СБУ для бурения шпуро,в 5 - погрузочно доставочная машина
СТОЛБОВЫЕ СИСТЕМЫ РАЗРАБОТКИ С ОБРУШЕНИЕМ КРОВЛИ И ВЫЕМКОЙ СТОЛБОВ ЗАХОДКАМИ

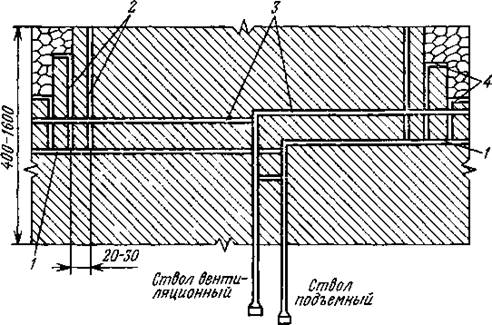

Рис 41 Вскрытие и подготовка шахтного поля при столбовой системе разработки
Нормативные показатели параметров выемочных блоков при различных системах разработки
| Система разработки | Мощность рудного тела, м | Угол падения рудного тела, град | Длина блока по простиранию (ширина панели) м | Высота блока (этажа) длина (панели), м | Примечание |
| Однослойная выемка с обрушением кровли | 1 5-3 | 0 - 15 | 15-25 | 25 - 50 | Панели |
| Слоевое обрушение | 3- 16 | 30-90 | 20-30 | 50 - 80 | Меньшая высота этажа допустима при разработке рудных тел с углом падения 30 - 50° При мощности более 5 м рудные тела с любым углом падения |
| Щитовая система | 3-6 | 70-90 | 16-20 | 30- 60 |
Разбивка блока на элементы при различных системах разработки
| Система разработки | Элементы блока | ||
| Камера (панель) | Целики | ||
| Однослойная выемка с обрушением кровли | Панель | Межпанельные целики | |
| Слоевое обрушение | Одностадийная система разработки без разделения блока на элементы | ||
| Щитовая система | Камера | Междукамерный целик | |
Методы отработки элементов блока при различных системах разработки
| Система разработки | Элементы блока | ||
| Камера (панель) | Междукамерный целик | Междуэтажный целик | |
| Однослойная выемка с обрушен. пород кровли | Панель заполнена обрушен породами кровли | Не отрабатывается | |
| Слоевое обрушение | Одностадийная система разработки без разделения блока на элементы | ||
| Щитовая система | Камера заполнена обрушенными вмещающими породами | Не отрабатывается | |
Примерные схемы механизации основных и вспомогательных производственных процессов при отработке элементов блока
| Система разработки | Элемент блока | Основные производственные процессы | Вспомогательные процессы | |||||
| Буров. работы | Выпуск и погрузка | Доставка | Поддержание очистного пространства | Заряжение | Оборка кровли или подкрепление кровли и блоков | Зачистка | ||
| Слоевое обрушение | Слой | ПР, СБК | СК ПМ ПДМ | СК СВ ПДМ | МЗШ | |||
| Щитовая система | Камера | ПР | СК | ЖД | Щитовое перекрытие | МЗШ | — | — |
| Междублоковый целик | Не отрабатывается | |||||||
ТЭП систем разработки
| Система разработки | Технологические особенности систем Разработки | Показатели | ||||||
| Производи тельность труда рабочего по системе т/см | Себестоимость добычи, руб/т | Потери % | Разубоживание,% | |||||
| Однослойная выемка с обрушением кровли |
| 8-25 | 1,59-0.88 | 7 - 10 | 2-7 | |||
| Слоевое обрушение | С применением комплекса | 30-45 6-20 | 0.73 - 0,58 1,5-0.93 | 3-4 2-5 | 2-5 1 -3 | |||
