Системы разработки горизонтальными слоями с закладкой

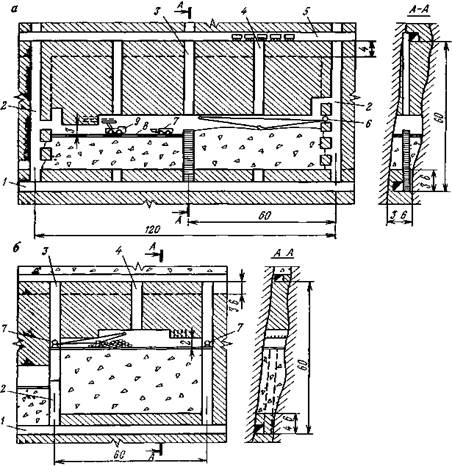

Рис. 34. Варианты системы разработки горизонтальными слоями с сухой закладкой а - с доставкой руды самоходными машинами, б - с доставкой руды скрепером 1 -откаточный штрек, 2 – блоковый восстающий 3 - вентиляционный восстающий, 4 - закладочный восстающий, 5-вентиляционно-закладочный штрек, 6- скреперная установка, 7 –ПДМ, 5 -бетонный настил, 9 -самоходная буровая установка

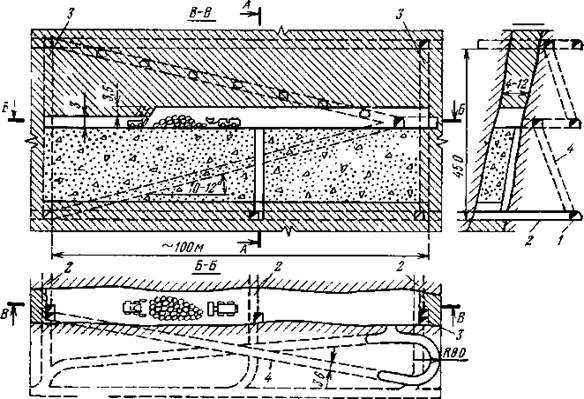

Рис. 35. Система разработки горизонтальными слоями по простиранию с твердеющей закладкой
Системы разработки наклонными слоями с закладкой

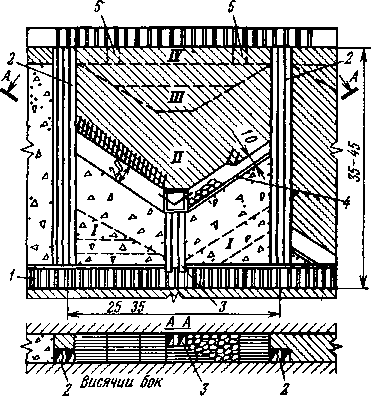

Рис. 36. Система разработки наклонными слоями с закладкой
ПОТОЛКОУСТУПНЫЕ СИСТЕМЫ РАЗРАБОТКИ ТОНКИХ ЖИЛ С РАЗДЕЛЬНОЙ ВЫЕМКОЙ И ЗАКЛАДКОЙ

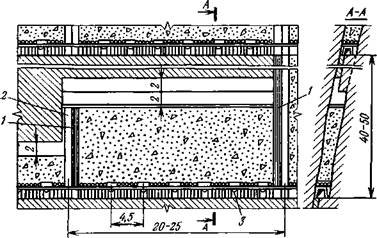

Рис. 37. Система разработки с раздельной выемкой руды и закладкой подрываемыми породами
Нисходящие системы послойной разработки с закладкой выработанного пространства

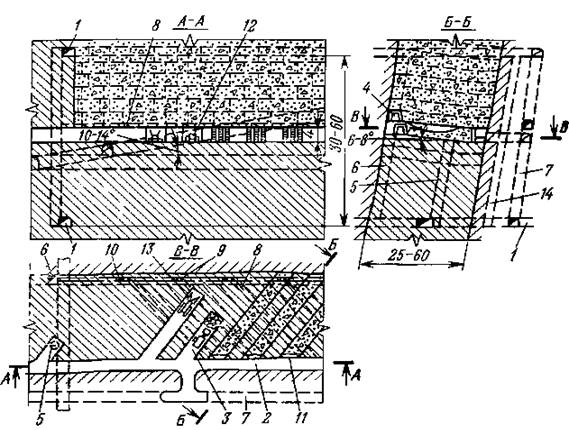

Рис. 38. Система разработки горизонтальными нисходящими слоями с твердеющей закладкой: 1 - орт, 2 - слоевой штрек, 3 - очистная заходка; 4 - закладочный и вентиляционные штрек, 5- рудоспуск; 6 - вентиляционно-закладочный восстающий, 7 - наклонный съезд; 8 - вентиляционный канал, 9 - вентиляционный трубопровод, 10 - закладочный трубопровод; 11 - бетонная перемычка, 12- ПДМ, 13-СБУ, 14 - вентиляционные восстающий.
ТЭП систем разработки
| Система разработки | Технологические особенности систем разработки | Показатели | ||||
| Производи тельность труда рабочего по системе т/см | Себестоимость добычи, руб/т | Потери % | Разубоживание,% | |||
| Однослойная выемка с закладкой |
| 3-8 | 2,9-1,6 | 2-5 | 2-3 | |
| Горизонтальные слои с закладкой | С обычной технологией применения твердеющей закладки и самоходным оборудованием | 20-80 | 0.3 – 0.40* | 2-5 | 2 - 3 | |
| Наклонные слои с закладкой |
| 12-30 | 1.25-0.73 | 3- 10 | 3-10 | |
| Разработка тонких жил с раздельной выемкой |
| 1 - 4 | 5,6-24 | 7-15 | 15-50 | |
| Нисходящая выемка с твердеющей закладкой | С самоходным оборудованием С переносным оборудованием | 35-50 15-20 | 0,66 – 0.54 1,1 -0.93 | 3-5 5-6 | 8- 10 8- 10 | |
