СИСТЕМЫ РАЗРАБОТКИ С КРЕПЛЕНИЕМ ОЧИСТНОГО ПРОСТРАНСТВА

Условия применения

Нормативные показатели параметров выемочных блоков (панелей)

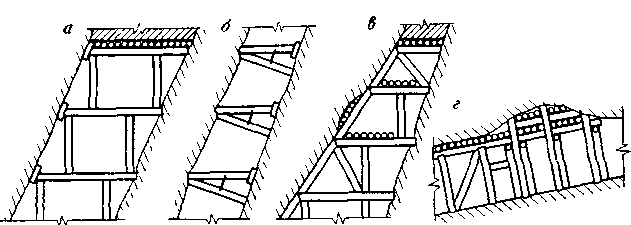

Рис. 28. Конструкции усиленной распорной крепи при крутом (а, б, в) и пологом (г) залегании

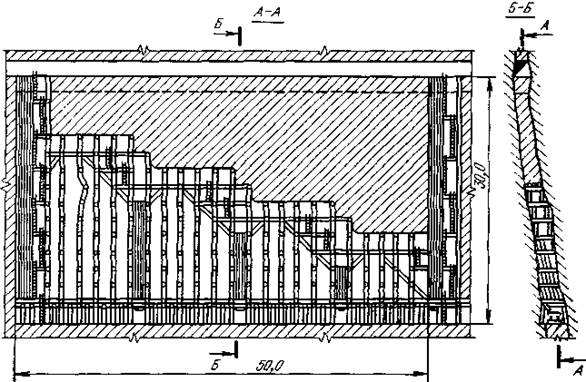

Рис. 29 Система разработки с усиленной распорной крепью

ТЭП системы разработки

Системы разработки с закладкой очистного пространства.

· Системы разработки горизонтальными слоями с закладкой.

· Системы разработки наклонными слоями с закладкой.

· Потолкоуступные системы разработки тонких жил с раздельной выемкой и закладкой.

· Нисходящие системы послойной разработки с закладкой.

· Системы разработки со сплошной выемкой руды и закладкой.

Условия применения

Нормативные показатели параметров выемочных блоков

Применение в МЦМ

Разбивка блока на элементы при различных системах разработки

Методы отработки элементов блока при различных системах разработки

Примерные схемы механизации основных и вспомогательных производственных процессов при отработке элементов блока

Коэффициент усадки (%)

· при сухой самотечной закладке 20—25

· при механической закладке 20—30

· при пневматической закладке 10—15

· при гидравлической закладке 5—10

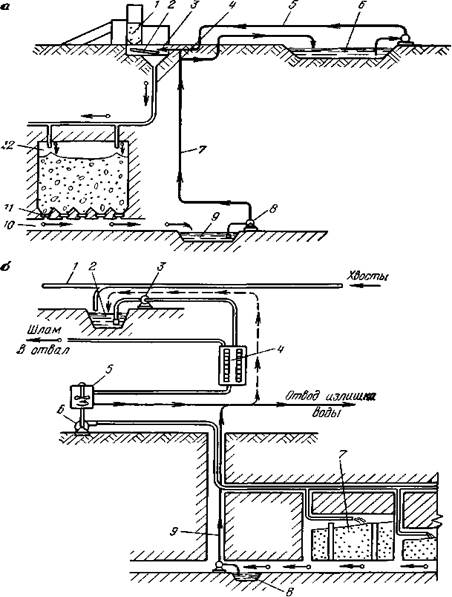

Рис 30. Схемы гидрозакладочных комплексов с использованием гравия, щебня и т д , смесительная установка на поверхности: а - (1 -бункер, 2 - смесительный лоток, 3 - гидромонитор, 4 - закладочный трубопровод, 5 - трубопровод для подачи осветленной воды к гидромонитору, 6 - водоотстойник, 7 - водопровод, 8 - насос, 9 - водосборник, 10 - выработки с водоотводными канавками, 11- фильтрующие перемычки, 12- выработанное пространство), б —с использованием хвостов обогатительной фабрики (1- хвостопровод с обогатительной фабрики; 2 -зумпф, 3- грязевый насос, 4 - классификатор, 5 - активатор, 6 - песковои насос, 7 - гидрозакладка, 8- водосборник 9- водопровод)

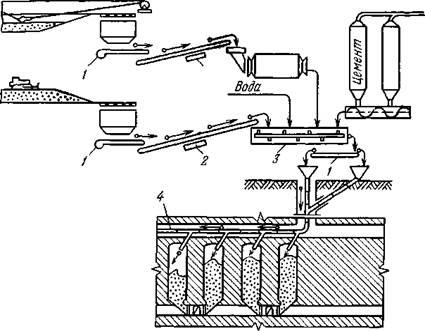

Рис. 31. Схема закладочного комплекса для твердеющей закладки: 1 — питатель; 2 — автоматические весы, 3 — смеситель; 4 — закладочный трубопровод

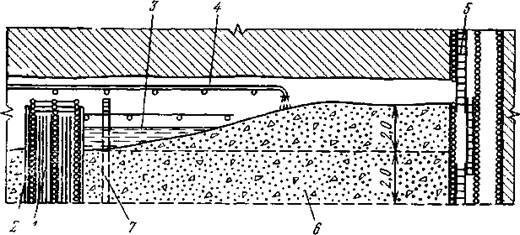

Рис. 32. Схема гидрозакладки горизонтального слоя и дренажа воды из «прудка»: 1- рудоспуск; 2 - наружная обшивка рудоспуска; 3 - «прудок» воды; 4 - пульпопровод; 5 - восстающий; 6 - закладочный массив; 7 - деревянная дренажная труба.

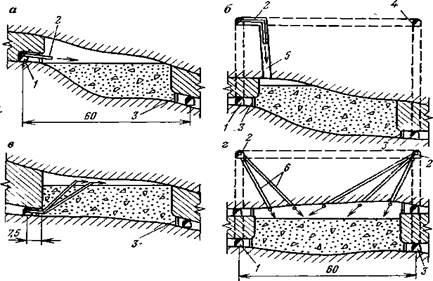

Рис. 33. Схемы подачи твердеющей закладки при выемке пологопадающих рудных тел: а, в — по трубопроводам; б - по закладочному восстающему; г - по скважинам;
