Этажно-камерные системы
Условия применения систем
| Группа | Мощность(m), м | Угол падения, (a), град. | Ценность | Устойчивость | |
| руда | вмещающие породы | ||||
| Этажно - камерная система | >5 м | Крутое | Малоценные -ценные | Устойчивые | Устойчивые |
Нормативные показатели параметров выемочных блоков
| Система разработки | Мощность рудного тела, м | Угол падения рудного тела, град | Длина блока по простиранию (ширина панели) м | Высота блока (этажа) длина (панели), м | Примечание |
| Этажно-камерная | 5 и более | 50-90. При мощности более 20 м рудные тела с любым углом падения | 50-120 | 50-80 |

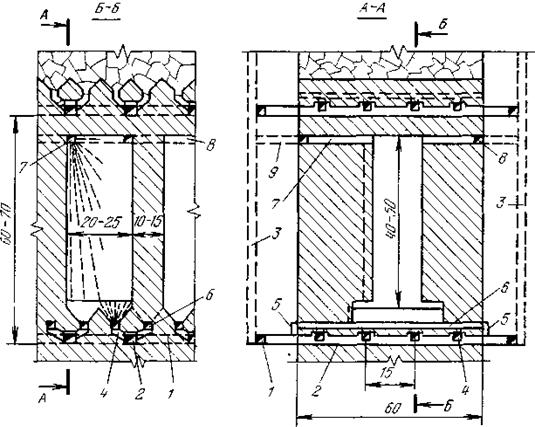

Рис. 21 Этажно-камерная система разработки с отбойкой руды вертикальными слоями.

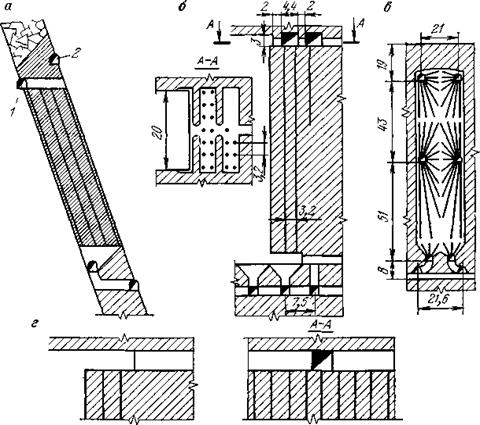

Рис. 22. Варианты расположения скважин при отбойке вертикальными слоями

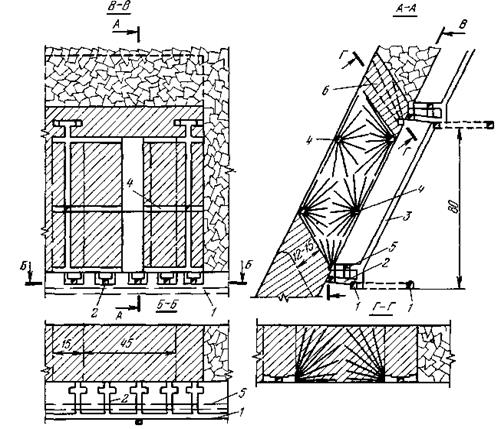

Рис. 23. Подэтажно-камерная система с расположением камер по простиранию, наклонной потолочиной и вибровыпуском руды. )1- откаточный штрек, 2 - ниша для вибропитателя, 3 - вентиляционно ходовой восстающий, 4- буровые штреки, 5 - вентиляционный штрек, 6 - наклонная потолочина).
Разбивка блока на элементы при различных системах разработки
| Система разработки | Элементы блока | |
| Камера (панель) | Целики | |
| Этажно-камерная | Камера | Междукамерный целик, междуэтажный целик |
| Камера заполнена твердеющей закладкой | Междукамерный целик | |
Методы отработки элементов блока
| Система разработки | Элементы блока | ||
| Камера (панель) | Междукамерный целик | Междуэтажный целик | |
| Этажно -камерная | Открыта | Массовое обрушение | Массовое обрушение |
| Заполнена сухой закладкой или переизмельченной породой | Подэтажное обрушение | Подэтажное обрушение | |
| Заполнена твердеющ. закладкой | Этажно-камерная с последующим заполнением твердеющ. закладкой | ||
Примерные схемы механизации основных и вспомогательных производственных процессов при отработке элементов блока
| Система разработки | Элемент блока | Основные производственные процессы | Вспомогательные процессы | ||||||
| Буров работы | Выпуск и погрузка | Доставка | Поддержание очистного пространства | Заряжение | Оборка кровли или подкрепление кровли и блоков | Зачистка | |||
| Этажно -камерная | Камера | БС | ПМ | СВ |
| МЗС | |||
| ПДМ | ПДМ |
| — | ||||||
| СК | ЖД |
|
|
|
| ||||
| ВДПУ | ЖД | ||||||||
| Междукамерный и междуэтажный целики | БС | ПМ | СВ |
| МЗС | ||||
| ПДМ | ПДМ | _ | |||||||
| СК | ЖД |
|
|
|
| ||||
| ВДПУ | ЖД | ||||||||
| Междукамерный и междуэтажный целики | БС ТП КП | ПМ | СВ | Камера залолнена сухой закладкой | МЗМ МЗШ |
|
| ||
| ПДМ | ПДМ | ||||||||
| Междукамерный целик | БС | ПМ | СВ | Камера заполнена твердеющей закладкой | МЗС |
| - | ||
| ПДМ | ПДМ | ||||||||
| СК | ЖД | ||||||||
| ВДПУ | ЖД | ||||||||
ТЭП систем разработки
| Система разработки | Технологические особенности систем разработки | Показатели | |||
| Производи тельность труда рабочего по системе т/см | Себестоимость добычи, руб/т | Потери % | Разубоживание,% | ||
| Этажно - камерная | При выемке целиков | ||||
| с массовым обрушением | 45 - 60 | 0.58 – 0.46 | 12 - 25 | 12 - 25 | |
| с твердеющей закладкой | 12 - 25 | 1.25 – 0.82 | 3 - 5 | 3 - 5 | |
| Без выемки целиков | 60 - 130 | 0.45 – 0.29 | 40- 60 | 2 - 5 | |
