Системы разработки с подэтажнои отбойкой
Условия применения системы
| Группа | Мощность(m), м | Угол падения, (a),град. | Ценность | Устойчивость | ||
| руда | вмещающие породы | |||||
| Система с подэтажной выемкой | 5 и более | Крутое | Малоценные - ценные | Устойчивые | Устойчивые | |

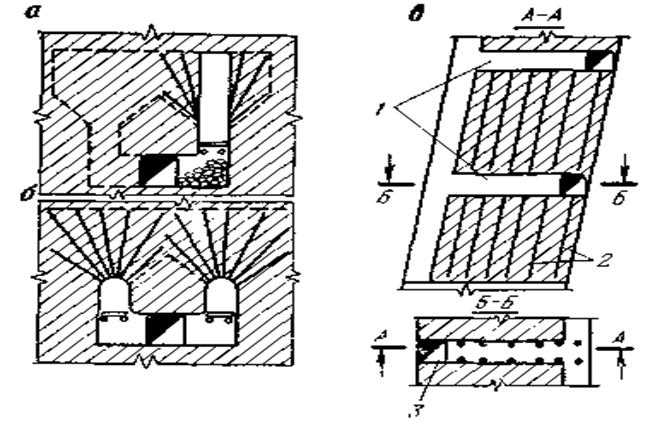

Рис 16 Система подэтажных штреков с отбойкой глубокими скважинами
Рис.17. Подсечка штанговыми шпурами и образование отрезной щели

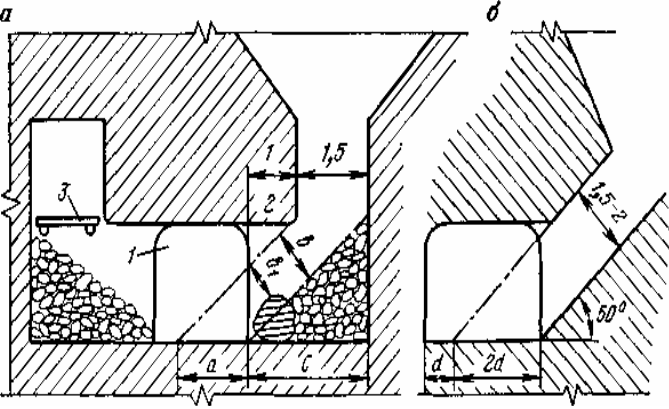

Рис.18. Конструкции дучек

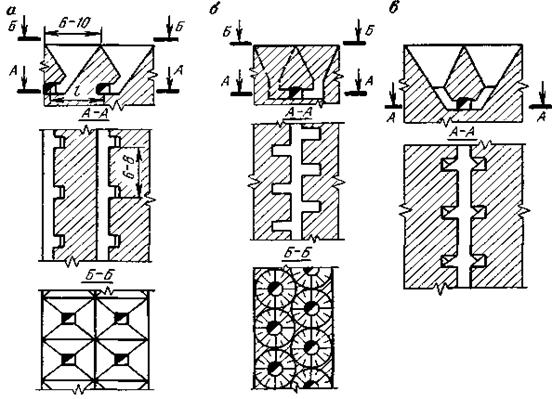

Рис.19. Схема расположения дучек

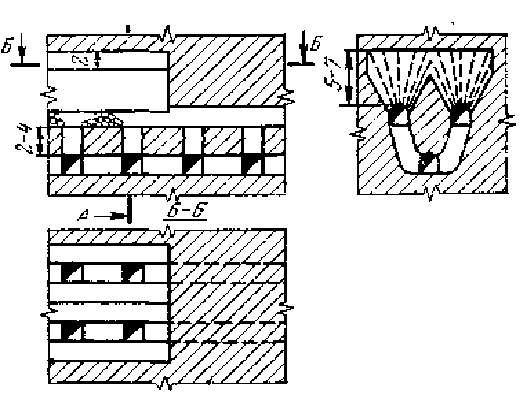

Рис. 20. Траншейная подсечка
Нормативные показатели параметров выемочных блоков
| Система разработки | Мощность рудного тела, м | Угол падения рудного тела, град | Длина блока по простиранию (ширина панели) м | Высота блока (этажа) длина (панели), м | Примечание |
| С подэтажной отбойкой | 3 и более | 50-90 | 50- 100 | 60- 120 |
Разбивка блока на элементы
| Система разработки | Элементы блока | |
| Камера (панель) | Целики | |
| С подэтажной отбойкой руды | Камера | Междукамерный (междублоковый) целик, междуэтажный целик |
Методы отработки элементов блока
| Система разработки | Элементы блока | ||
| Камера (панель) | Междукамерный целик | Междуэтажный целик | |
| С подэтажной отбойкой руды | Открыта | Массовое обрушение | Массовое обрушение |
| Заполнена сухой за кладкой или переизмельченной породой | Подэтажное обрушение | Подэтажное обрушение | |
ТЭП системы разработки
| С подэтажной отбойкой руды | Технологические особенности | Показатели | |||
| Производительность труда рабочего по системе | Себестоимость добычи, руб/т | Потери % | Разубоживание,% | ||
| 40-50 | 0,4-0,69 | 3-5 | |||
Примерные схемы механизации основных и вспомогательных производственных процессов при отработке элементов блока
| Система разработки | Элемент блока | Основные производственные процессы | Вспомогательные процессы | |||||
| Буров работы | Выпуск и погрузка | Доставка | Поддержание очистного пространства | Заряжание | Оборка кровли или подкрепление кровли и блоков | Зачистка | ||
| С подэтажной отбойкой | Камера | БС | ПМ | СВ |
|
| — - |
|
| ПДМ | ПДМ | |||||||
| КП | СК | ЖД | МЗС | |||||
| ТП | ВДПУ | ЖД | МЗШ | |||||
| Междукамерный и междуэтажный целики | БС КП ТП | ПМ | СВ | — | МЗС МЗШ | — | — | |
| ПДМ | ПДМ | |||||||
| Междукамерный и междуэтажный целики | СК | ЖД | Камера заполнена сухой закладкой | |||||
| ВДПУ | ЖД | |||||||
