Камерно-столбовые системы
Условия применения системы
| Группа | Мощность(m), м | Угол падения, (a),град. | Ценность | Устойчивость | |
| руда | вмещающие породы | ||||
| Камерно-столбовые системы разработки | 2-30 | Горизонт. пологого падения | Малоценные, ср. ценные | Устойчивые | Устойчивые |
Нормативные показатели параметров выемочных блоков
| Система разработки | Мощность рудного тела, м | Угол падения рудного тела, град | Длина блока по простиранию (ширина панели) м | Высота блока (этажа) длина (панели), м | Примечание |
| Камерно-столбовая | 1,5-6 6- 18 1,5-6 6-18 | 0-12 0- 12 12-35 12-35 | 100 100 100- 150 100-150 | 150-200 150-200 50-60 60-90 | Глубина разработки до 200 - 250 м Ширину камер, размеры поддерживающих и барьерных целиков принимать на основе исследований и данных практики. В случае отсутствия исследований и аналогов расчет целиков производить на полный вес налегающих пород |
| Панельно-столбовая | 1,5-6 6- 18 | 0- 12 0- 12 | 100- 120 100-150 | 150-300 200 - 400 |
Рис. 14 Камерно-столбовая система разработки с применением самоходного оборудования
Разбивка блока на элементы
| Система разработки | Элементы блока | |
| Камера (панель) | Целики | |
| Камерно-столбовая | Камера или панель | Панельные целики, междукамерные отдельные или ленточные регулярно оставляемые целики |
Методы отработки элементов блока
| Система разработки | Элементы блока | ||
| Камера (панель) | Междукамерный целик | Междуэтажный целик | |
| Сплошная | Открыта | Не отрабатывается | — |
| Камерно столбовая | Открыта | Не отрабатывается | |
| Камера заполнена тверд. закладкой | Открытая камера | — | |
Примерные схемы механизации основных и вспомогательных производственных процессов при отработке элементов блока
| Система разработки | Элемент блока | Основные производственные процессы | Вспомогательные процессы | |||||||||||
| Буров работы | Выпуск и погрузка | Доставка | Поддержание очистного пространства | Заряжение | Оборка кровли или подкрепление кровли и блоков | Зачистка | ||||||||
| Камерно-столбовая | Камера или панель | СБК ПР КП | ПМ Э ПДМ СК | СВ АС ПДМ СК | — | МЗШ | СТК ТП | Б | ||||||
| Панельные целики, отдельные регулярно оставляемые целики | Не отрабатываются | - | ||||||||||||
| Ленточные регулярно оставлявмые целики | СБК ПР КП | ПМ | СВ | Камера заполнена твердеющей закладкой | МЗШ | СТК ПТ | — | |||||||
| ПДМ | ПДМ | |||||||||||||
| СК | СК | |||||||||||||
ТЭП системы разработки
| Система разработки | Технологические особенности систем Разработки | Показатели | |||
| Производи тельность труда рабочего по системе т/см | Себестоимость добычи, руб/т | Потери % | Разубоживание,% | ||
| Камерно -столбовая | С почвоуступной выемкой | 24 | 0.6 | 15 - 25 | 3 - 5 |
| С потолкоуступной выемкой | 31 | 0.72 | 15 - 25 | 3 - 5 | |
| Доставкой силой взрыва | 14 | 1.14 | 20 - 25 | 5 | |
| Отбойкой глубокими скважинами | 30 | 0.73 | 15 - 20 | 5 | |
| С применением самоходного оборудования | 40 - 60 | 0.62 – 0.48 | 15 - 20 | 3 - 5 | |
| При отработке калийных солей | 100 - 200 | 0.36 – 0.23 | 40 - 60 | 2 - 4 | |

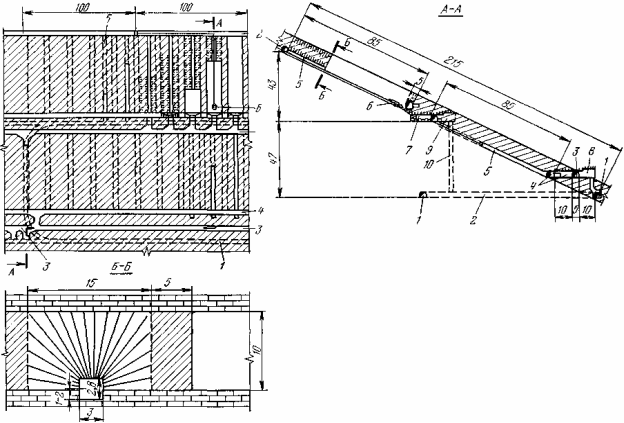

Рис. 15. Камерно-столбовая система разработки для наклонного рудного тела
