Допуски и технические измерения
Урок № 22 СРМС-22-1 17.02.2023г.
Допуски и технические измерения
Здравствуйте студенты группы СРМС – 22-1!
Задание: изучить конструкцию штангенциркуля, рассмотреть порядок отсчёта показаний и определить результаты измерений по шкалам его штанги и нониуса, освоить приёмы измерения размеров деталей разных форм.
Обратная связь : ihor_2611@mail.ru
Тема: Измерение размеров деталей с помощью штангенциркуля.
Цели :
Образовательная: Ознакомиться с устройством и работой штангенциркуля. Научиться определять размеры деталей с точностью до 0,1 мм.
Развивающая: формировать интерес к учению; развивать познавательные интересы, прививать исследовательские навыки; развивать навыки самостоятельной работы, самоконтроля.
Воспитательная: воспитание у обучающихся активности; обеспечение сознательного усвоения материала.
Тип учебного занятия – применение новых знаний и умений
Вид учебного занятия - практическая работа
Оборудование: Штангенциркуль с точностью отсчета 0,1 мм, образцы для измерения.
Литература:
1. Белкин И.М. Средства линейных угловых измерений: справочник. - М .: Машиностроение, 1985. - 368 с.
2. Допуски, посадки и технические измерения в машиностроении: справочник / С.А. Зайцев {и др.}. - М .: Издательский центр «Академия», 2002, - 238 с.
3. Шишкин И. Ф. Метрология, стандартизация и менеджмент качества: учеб. - М .: Издательство стандартов, 1991. - 342 с.
Теоретическое обоснование
Линейкой можно определить размеры деталей с точностью до 1 мм. Для измерения с большей точностью (до 0,1. мм) применяется специальный инструмент, называемый штангенциркулем (рис. 1). С его помощью можно определить и проконтролировать линейные наружные и внутренние размеры деталей (диаметр изделия, длину и глубину отверстия ит. д.).
Штангенциркуль – высокоточный инструмент, используемый для измерения наружных и внутренних линейных размеров, глубин отверстий и пазов, разметки. Свое название этот универсальный прибор получил от линейки-штанги, которая служит основой его конструкции.
ГОСТ 166-80 предусматривает изготовление трех типов штангенциркулей:
· ШЦ - I с ценой деления 0,1 мм
· ШЦ – II с ценой деления 0,05 мм
· ШЦ- III с ценой деления 0,05 мм и 0,1 мм
Штангенциркулъ ШЦ-1 предназначен для наружных и внутренних измерении и для измерения глубин.
Характерной особенностъю для штангенинструментов является наличие линейного нониуса (дополнителъной шкалы) для отчета целых и дробных величин цены деления штанги.
Штангенциркуль (рис.1) представляет собой штангу 1, на которой нанесена шкала с ценой деления 1мм, по штанге 1 передвигается рамка 3 со вспомогательной шкалой нониусом 5. Штангенциркуль снабжен губками для наружных и внутренних измерений 2, а также зажимом 4 К рамке 3 прикреплена линейка глубиномера 6. Нониус является вспомогательной шкалой, позволяющий отсчитывать доли деления шкалы штанги. Он нанесен на скошенной поверхности рамки или отдельной пластинки, укрепленной в окне рамки.
Порядок отсчета показаний штангенциркуля по шкалам штанги и нониуса:
1. Читают число целых миллиметров, для этого находят на шкале штанги штрих, ближайший слева к нулевому штриху нониуса и запоминает его числовое значение
2. Читают доли миллиметра, для этого на шкале нониуса находят штрих, ближайший к нулевому делению и совпадающий со штрихом шкалы штанги и умножают его порядковый номер на цену деления (0,1мм) нониуса
3. Подсчитывают полную величину показания штангенциркуля, для этого складывают число целых миллиметров и долей миллиметра.
Устройство штангенциркуля см. рис.1
а - с глубиномером; б - с микрометрической подачей;

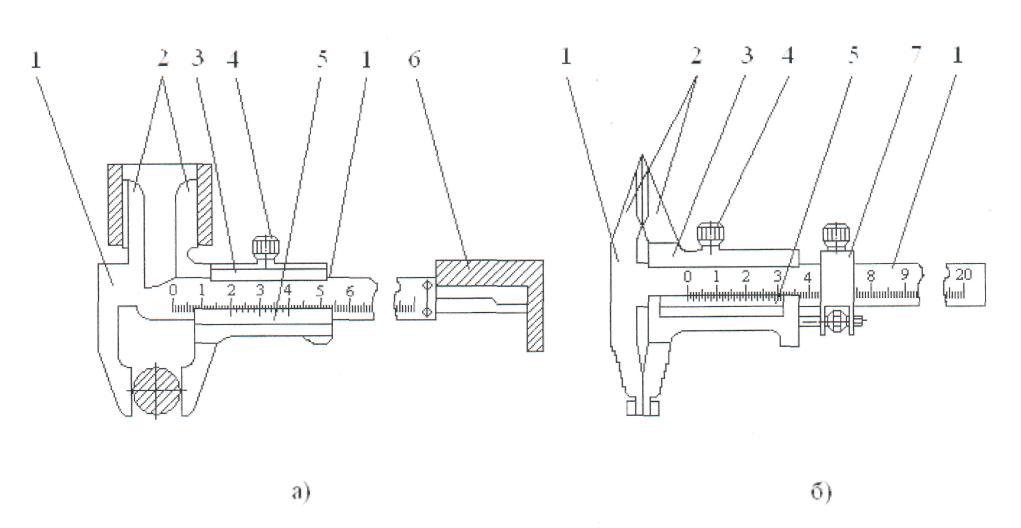

1 - штанга; 2 - губки; 3 - рамка; 4 - зажимной винт; 5 - нониус; 6 - глубиномер;
7 - микрометрическая подача
Рисунок 1. Штангенциркуль ШЦ-1
