2. Перечертите входные и выходные характеристики тран­зистора, указанного в вашем варианте.

Дата: 2025-06-02; Просмотры: 20

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

3. По заданному напряжению источника питания кол­лекторной цепи Е_к и сопротивлению нагрузки R_K на се­мействе выходных характеристик постройте нагрузочную прямую, используя уравнение для выходной цепи:

U = Е - IR.

кэ к к к

	со

Рис. 16. Семейство характеристик транзистора ГТ122А: а - входных; б выходных

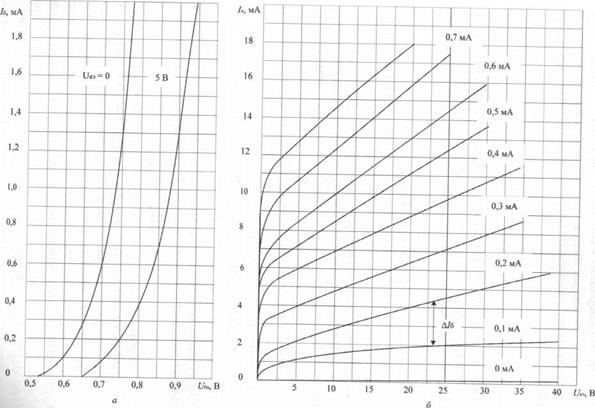

	Рис. 17. Семейство характеристик транзистора КТ501: а - входных; б- выходных

3.1. Определите координаты точек пересечении нагрузочной прямой с осями координат в семействе выходных характеристик.

3.2. В точке, лежащей на оси ординат, напряжение U_KJ= 0, и следовательно из уравнения нагрузочной прямой ток /_к бу­дет равен:

К

К

Отметьте полученное значение на оси ординат (рис. 18, б).

3.3. В точке, лежащей на оси абсцисс, ток /_к^: 0, следова­тельно, из уравнения нагрузочной прямой напряжение 1/_кэ будет равно:

U =Е.

кэ к

Отмечаем полученное значение на оси абсцисс (рис. 18, б).

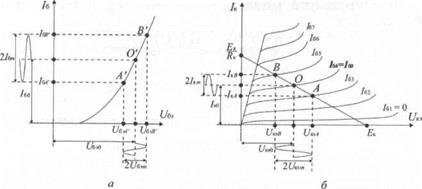

3.4. Соедините точки на оси ординат EJR_K и на оси аб­сцисс Е_к, получите нагрузочную прямую (рис. 18, б).

4. На нагрузочной прямой отметьте рабочую точку, поло­жение которой задается током покоя базы /_б0. Рабочая точ­ка О лежит на нагрузочной прямой в месте пересечения ее со статической характеристикой, снятой, например, при /_б4 = /_б0 (рис. 18, б).

5. Рассчитайте мощность, рассеиваемую на коллекторе в рабочем режиме по формуле:

Р = U I

¹ к О кэО к О'

Для этого в рабочей точке определите координаты режима покоя: из точки О опускаем перпендикуляры на оси координат:

6. В режиме усиления во входную цепь включается источ­ник синусоидального сигнала u_vx(t) = U_63m • sincot. Амплитуда входного тока равна согласно исходным данным 1_6т.

При положительной амплитуде сигнала ток базы увели­чивается до значения, например, /₆₅ = /₆₀ + 1_бт Вычислите по жачение и отметьте точку В на нагрузочной прямой (рис. 18, 6).

При отрицательной амплитуде сигнала ток базы уменьша­ется до значения, например, /_б5 = /_ет — /_6т. Вычислите значе­ние и отметьте точку А на нагрузочной прямой (рис. 18, б).

7. Постройте график изменения тока коллектора слева от оси ординат. Для этого из точек А и В проведите горизонталь­ные прямые. Определите амплитуду изменения тока коллекто­ра:

8. Постройте график изменения напряжения коллектора ниже оси абсцисс. Для этого из точек А и В проведите гори­зонтальные прямые. Определите амплитуду изменения напря­жения коллектора:

ТТ _ ^КЭA UкэВ ^и кэm 2

9. На семействе входных характеристик (рис. 18, а) по­стройте график изменения входного тока слева от оси орди­нат. Входной ток изменяется в тех же пределах, т.е. от значе­ния - /_би (точка А ) до /₅₀ + /_бт (точка В) относительно тока покоя /₅₀ (точка О). Определите амплитуду переменного на­пряжения на базе:

TJ _ UбэА' UЪэВ' бэт ^ •

10. Определите мощность входного Р_т и выходного Р сигнала:

вых

0,5 /_вхт U_Bxm — 0,5 /_Лт U_6tm,

Практическое занятие № 3

Расчет показателей структурных схем усилителей
с различными видами обратных связей

Цель: рассчитать различные параметры и сигналы струк­турных схем с обратной связью (ОС).

Оборудование и раздаточные материалы: калькулятор, ин­дивидуальные задания.

Краткие теоретические сведения

Передачу части энергии усиленных колебаний из выходной цепи усилителя во входную называют обратной связью (ОС).

Если колебания от источника входного сигнала складыва­ются с сигналом ОС таким образом, что амплитуда колебаний на входе (и соответственно на выходе) усилителя увеличива­ется, то такая ОС называется положительной.

Если колебания от источника входного сигнала и сигнал ОС поступают на вход усилителя в противофазе, что приводит к уменьшению амплитуды колебаний на входе и выходе уси­лителя, то ОС будет отрицательной.

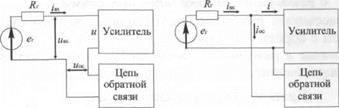

В зависимости от способа подачи сигнала ОС на вход уси­лителя различают последовательную и параллельную ОС. Если источник входного сигнала соединен последовательно с входом усилителя и выходом цепи ОС, то обратная связь — последовательная. В этом случае сигнал обратной связи U подается на вход усилителя последовательно с входным сиг­налом U_m (рис. 19, а). Параллельную ОС имеем тогда, когда цепь ОС включается параллельно источнику входного сигна­ла (рис. 19, б).

По способу включения обратной связи на выходе усили­теля различают ОС по напряжению и току. При ОС по на­пряжению выход усилителя, нагрузка и цепь ОС соединены параллельно друг другу (рис. 19, в). Если выход усилителя, нагрузка и цепь обратной связи соединены последовательно (рис. 19, г), то будем иметь обратную связь по току.

Рис. 19. Виды ОС: а — последовательная ОС; 6 — параллельная ОС;
в — ОС по напряжению; г — ОС по току

Исходные данные

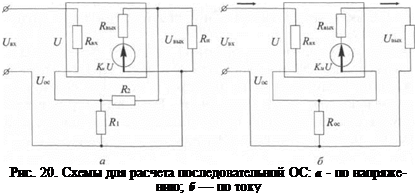

Для расчета параметров и сигналов усилителей с различны­ми видами обратных связей, воспользуйтесь схемами, пред­ставленными на рис. 20.

Порядок выполнения

1. Определите, во сколько раз уменьшается коэффициент уси­ления усилителя К_ц = 200 при охвате его последовательной отри­цательной обратной связью (ООС) по напряжению в виде четы­рехполюсника с коэффициентом передачи р = 0,05 (рис. 20, а).

1.1. Для решения воспользуйтесь формулой:

К_Г}

1 + Р К_и
