3. Каким требованиям должны отвечать помещения перед облицов­кой ГКЛ?

4. Как готовят листы перед облицовкой?

5. Какие способы облицовки на клею существуют, чем они отличают­ся друг от друга?

6. Как облицовывают поверхности на металлических каркасах?

7. Каким образом отделывают швы между гипсокартонными листа­ми?

Глава 10

ОБЩИЕ СВЕДЕНИЯ О ПЛИТОЧНЫХ
ОБЛИЦОВКАХ. ОБЛИЦОВКА ВЕРТИКАЛЬНЫХ
ПОВЕРХНОСТЕЙ

10.1. Требования к готовности здания перед облицовочными

работами

До начала плиточных работ должны быть закончены следующие работы:

• над отделываемыми помещениями смонтировано не менее двух этажей или устроена кровля;

• закончены все общестроительные и монтажные работы;

• установлены оконные и дверные коробки;

• проложены скрытые сети электропроводки;

• завершены санитарно-технические работы, исключая установ­ку приборов;

• устроено основание под полы (гидроизоляция и стяжка);

• смонтированы и опрессованы санитарно-технические развод­ки стояков к приборам (отопительные, водопроводные и газо­вые);

• установлены ванны;

• проведена проверка стен, перегородок и перекрытий;

• устранены выявленные дефекты.

Плиточные работы на лестничных площадках не начинают до тех пор, пока не смонтирована шахта лифта и не установлены проступи по ступеням марша и лестничные ограждения.

Требования к поверхностям, предназначенным под облицов­ку:

• основания под плиточные полы должны быть подготовлены так, чтобы толщина растворной прослойки была не более 15 мм;

• вертикальные поверхности не должны иметь таких отклоне­ний по вертикали, которые увеличивали бы толщину прослойки более чем на 15 мм;

• перегородки должны быть жестко закреплены и установлены вертикально.

10.2. Конструктивные элементы облицовки стен и полов

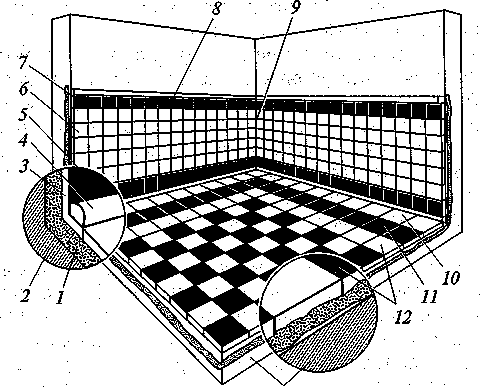

Облицовка стен. Облицовка стен обычно включает в себя сле­дующие конструктивные элементы (рис. 10.1):

подготовка — слой цементного раствора, который выравнивает поверхность перед облицовкой, образуя с ним жесткое основание;

прослойка 1 — слой раствора, мастики или клея, прикрепля­ющий плитки к основанию;

облицовочное покрытие 3 — лицевое покрытие из плиток или других изделий, которое предохраняет конструкцию от воздей­ствия окружающей среды и придает ей декоративные и санитар­но-гигиенические свойства.

На облицованной поверхности стены различают следующие элементы покрытия:

плинтус 4 — нижний ряд, выполненный из фасонных или утол­щенных плиток, которые зрительно отделяет стену от пола;

цоколь 5 — участок облицовки, выступающий из ее плоскости или отличающийся от нее по цвету и расположенный выше плинтуса;

основное поле облицовки 6— участок облицовки из однотонных или разноцветных плиток, который занимает основную часть по­верхности;

фриз 7 — участок облицовки из одного или нескольких рядов плитки, отличающихся от основного поля облицовки цветом или рисунком, и располагающийся над ним;

карниз 8 — верхний ряд облицовки из фигурных или плоских плиток.

ms

Облицовка полов. Облицовка полов обычно включает в себя следующие конструктивные элементы:

покрытие — верхний элемент пола, непосредственно прини­мающий на себя атмосферные и эксплуатационные воздействия;

прослойка 1 — промежуточный слой, прочно связывающий об­лицовочное покрытие с лежащим ниже элементом пола;

подстилающий слой (подготовка) располагается на междуэтаж­ном перекрытии или грунте и распределяет воспринятые на себя эксплуатационные нагрузки;

основание 13 — междуэтажное перекрытие или естественный грунт.

В конструкцию пола могут входить и дополнительные слои: стяжка — растворный или бетонный слой, выравнивающий подстилающий слой или придающий покрытию заданный уклон;

гидроизоляция — прослойка из рулонных или окрасочных мате­риалов, защищающая основание от проникновения влаги;

тепло- и звукоизоляция — прослойки, препятствующие утечке тепла или проникновению звука через основание.

На облицованной поверхности полов различают следующие элементы покрытия:

фон 12 — участок облицовки из однотонных или разноцветных плиток, который занимает основную площадь облицовки;

фриз 11 — ряд плитки, часто отличающийся по цвету от фона и обрамляющий его;

заделка 10 — полосы из рядов плитки, примыкающие непо­средственно к стене.

10.3. Подготовка облицовочных плиток к работе

Без правильной подготовки плитки к работе нельзя добиться хорошего качества облицовки. В подготовку плитки входят следу­ющие операции:

• сортировка плитки (по цвету, оттенку, качеству и размерам);

• резка плитки;

• вырезка круглых и прямолинейных отверстий.

Сортировку плитки по размерам осуществляют с помощью спе­циальных шаблонов. Для этого плитку вставляют в шаблон снача­ла с одной стороны, затем с другой. Отсортированную по размеру плитку откладывают отдельно.

Одновременно с сортировкой плитки по размеру производят сортировку ее по цвету, тону и рисунку. Для этого выбирают эта­лонную плитку, с которой и сравнивают все остальные. При этом отбраковывают дефектные плитки.

Керамические плитки не должны иметь отбитых углов, выпук­лостей, выбоин и трещин, наплывов и волнистости глазури, от-

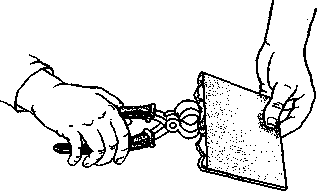

Рис. 10.3. Выравнивание кромок неполномерных плиток прямыми кусачками

клонения сторон от прямого угла более 0,5 мм, искривления по­верхности.

При облицовке часто требуются неполномерные плитки, ко­торые получают из целых. Для этого их режут или рубят.

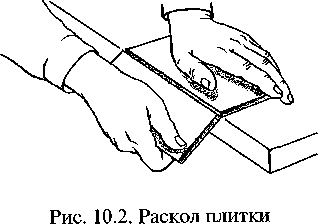

Резку плитки производят резцом или стеклорезом. Сначала на плитке отмечают карандашом риски, где будет проходить разрез. К рискам прикладывают ровный твердый, прямолинейный пред­мет, по которому и производят разрез. Для этого, сильно нажи­мая, стеклорезом прорезают глазурь и верхнюю часть черепка плитки. Для раскола плитки по надрезу ее нужно ударить ниж­ней стороной по линии надреза по ребру доски, стола или вер­стака (рис. 10.2). Можно «откусить» плитку специальными куса­чками (рис. 10.3).

Когда требуется большое количество неполномерных керами­ческих плиток, применяют рычажные плиткорезы различных кон­струкций.

Рычажной плиткорез (рис. 10.4) состоит из основания 1 с дву­мя стойками 2, соединенными между собой направляющими 3. Между направляющими двигается каретка 4, имеющая внизу ре­зец 5, а вверху рычаг 6. Рычаг передвигает каретку вдоль направ­ляющих и резцом надрезает плитку.

Вырезку круглых и прямолинейньис отверстий производят в про­цессе облицовочных работ. Для выполнения круглых отверстий при­меняют специальный зажим. Сначала на лицевой поверхности плит­ки необходимо нанести контур будущего отверстия. Затем ее зажи­мают зажимом и острой стороной плиточного молоточка с лице­вой стороны выдалбливают отверстие в плитке. Зажим не дает плитке вибрировать и раскалываться под ударами молоточка. Отверстие дол­жно быть достаточным для того, чтобы вставить в него специаль­ные кусачки, называемые так же клювом попугая. Кусачки встав­ляют в отверстие снизу. Откусывая маленькие кусочки от плитки, постепенно приближаются к нанесенному контуру отверстия. Не­ровные края отверстия зачищают наждачной бумагой.

Рис. 10.4. Рычажной плиткорез:

1 — основание; 2 — стойки; 3 — направляющие; 4 — каретка; 5 — резец; 6 —

рычаг

Часто облицовка подходит к прямолинейному препятствию. Плитку режут на несколько частей. Этого можно избежать, выре­зав прямоугольник непосредственно на самой плитке. Для этого острым предметом (резцом или стеклорезом) прорезают контур выреза по глазури плитки. Затем при помощи прямых кусачек ак­куратно, небольшими кусочками откалывают лишнюю часть плит­ки. Максимально приблизившись к нанесенному контуру, плитку начинают откалывать по разрезу. Неровные края также зачищают наждачной бумагой.

Более твердые и толстые плитки, особенно половые, можно легко разрезать при помощи угловой шлифовальной машинки с соответствующим диском. Высокая скорость вращения диска по­зволяет быстро и чисто разрезать керамическую плитку. Такие ма­шинки снабжены защитным кожухом, предохраняющим работа­ющего от разлетающихся мелких осколков плитки.

Кромки разрезанных плиток должны быть ровными, без ско­лов и повреждений лицевой поверхности. Неровности кромки за­чищают рашпилем, на шлифовальном круге или наждачной бу­магой.

10.4. Облицовка вертикальных поверхностей

Существует три способа облицовки стен глазурованными ке­рамическими плитками (рис. 10.5): вразбежку, шов в шов, по ди­агонали.

Облицовка вразбежку — самый простой способ облицовки. Он заключается в том, что вертикальные швы в каждом горизонталь­ном ряду такой облицовки смещены на половину размера плитки. Неточности в толщине и вертикальности швов за счет этого будут менее заметны.

При облицовке шов в шов плитки должны образовывать взаим­но-перпендикулярные горизонтальные и вертикальные ряды. Швы должны быть ровными, одной толщины. Любое, даже небольшое, отклонение шва по вертикали или горизонтали при такой обли­цовке будет заметно.

При облицовке по диагонали швы между плитками должны пе­ресекать горизонтальную линию пола под углом 45° и быть взаим­но-перпендикулярными. Этот способ более трудоемкий, так как образуется большое количество неполномерных плиток, причем разрезанных по диагонали.

После тщательной подготовки переходят к провешиванию и разметке облицовываемой поверхности. Провешивание поверхно­сти производят в той же последовательности, что и при оштука­туривании. Шляпки гвоздей должны отступать от поверхности стены на толщину будущей облицовки, что для облицовки на раствор составляет 10... 15 мм. Прослойка раствора не должна быть менее 7 и более 15 мм. При слишком тонком слое раствора вода из раствора может очень быстро впитаться в поверхность и в саму плитку, что приведет к отслаиванию плитки. Если прослой­ка слишком толстая, то при осаживании плиток кельмой между прослойкой и плиткой образуется водная пленка. При этом про­чность сцепления плиток с прослойкой снижается. Гвозди, вы­ступающие из плоскости поверхности на толщину облицовки, являются марками.

Провесив поверхность, приступают к ее разметке. Складным метром или рулеткой определяют размеры и контуры будущей облицовки, определяют количество плиток, укладываемых в од­ном горизонтальном ряду.

Рис. 10.5. Способы облицовки стен глазурованными керамическими плит-
ками:

а — вразбежку; б — шов в шов; в — по диагонали

Для определения вертикаль­ных контуров облицовки на про­тивоположных концах стены выше верха будущей облицовки забивают стальные штыри 1 (рис. 10.6). От штырей опускают от­весы. Шнурки 2 отвесов закреп­ляют на штырях, отступая от стены на толщину облицовки. Шнурки внизу наматывают на забитые у пола штыри. Штыри у пола забивают рядом со шнур- кой отвеса, находящегося в спо­койном состоянии. В этом месте шнурка накручивается на штырь. Таким образом, шнурки не только показывают направление вертикального шва, но и толщи­ну облицовки. Эти два шнура остаются на стене на весь период работ. Если облицовываются все стены помещения и в углах не укладываются фасонные плитки, то штыри забиваются в угол между двумя поверхностями под углом 45°. Если в углу будут уста­новлены фасонные плитки, значит расстояние от вертикальных шнуров до поверхности примыкающих стен должно быть несколько меньше, чем расстояние от стороны угловых фасонных плиток до примыкающей стены. Это необходимо для того, чтобы крайний ряд плиток расположился на расстоянии 4...5 мм от шнура.

Е

Низ облицовки располагают на уровне чистого пола. Отметка чистого пола выносится на стены водяным уровнем. На уровне чистого пола устанавливают рейку, поддерживающую первый ряд. Рейка должна быть ровной и гладкой, так как она определяет уровень, от которого начинают укладку плитки. Если по проекту нижний ряд облицовки должен быть из плинтусных плиток, то его укладывают после настилки пола, а рейку устанавливают на уровне верха будущего плинтусного ряда строго горизонтально. При этом учитывают толщину горизонтального шва.

Облицовка стен на растворе способом шов в шов. Прежде чем приступить непосредственно к облицовке, необходимо точно оп­ределить расположение плиток на поверхности. Если расстояние от вертикальных шнурок на стене не кратна ширине плитки с учетом толщины шва (для вертикальных поверхностей ширину шва принимают 2...4 мм), то на поверхности будут неполномер­ные плитки. Визуально лучше выглядит стена с симметричным расположением плиток, т. е. неполномерные плитки находятся при этом в углах. Неполномерные плитки должны быть по размеру не менее половины целой плитки, иначе они будут выглядеть не очень

красиво. Чтобы определить ширину неполномерных плиток, не­обходимо сначала измерить расстояние между вертикальными шнурками. Перед началом облицовки насухо раскладывают плит­ки по этому расстоянию от середины с учетом швов. Таким обра­зом определяют число целых плиток и размеры неполномерных плиток.

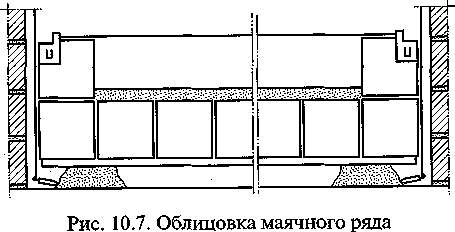

Облицовку стен ведут снизу вверх горизонтальными рядами (рис. 10.7). Каждый ряд начинают с укладки маячных плиток. Первые две маячные плитки устанавливают на рейке возле вертикальных шнурок, отступив от них на ширину шва. Каждую плитку тща­тельно выверяют по уровню. Плоскость и боковые грани плитки должны быть строго вертикальны, верхнее ребро — горизонталь­но. От точности установки маячных плиток будет зависеть каче­ство облицовки. Установив на крайние маячные плитки металли­ческие плиточные уголки (причалки), натягивают между ними резинку причалку. Можно прибить штыри и на них закрепить при­чалку. Но с каждым новым рядом штыри придется каждый раз перебивать, что усложнит работу. Плиточные уголки легко снима­ются и надеваются на плитку. Причальный шнур показывает верх­ний горизонтальный уровень прохождения плиток и толщину об­лицовки. Между маячными плитками на рейке устанавливают ма­ячный ряд. При этом каждую плитку проверяют по уровню. Чтобы плоскость плитки не выступала из плоскости облицовки, посто­янно прикладывают правило на две крайние маячные плитки и корректируют каждую новую плитку. Устанавливая плитки, конт­ролируют также вертикальность и горизонтальность швов. Чтобы швы были одинаковыми, можно применить дистанционные кре­стики или скобы. Их закладывают между горизонтальными и вер­тикальными гранями плиток и убирают после схватывания ра­створа.

В таком же порядке укладывают плитки остальных рядов.

В ходе облицовки швы между плитками стараются оставлять незаполненными, чтобы ускорить твердение прослойки. А после облицовки всей поверхности швы аккуратно прочищают острым предметом, а затем приступают к заполнению швов. Швы запол-

няют цементным раствором состава 1:1 или 1:2 или специаль­ными затирками. Облицовка завершается промывкой поверхности.

Облицовка стен по диагонали. Перед началом работ поверх­ность провешивают, устанавливают маяки и намечают месторас­положения фризового ряда, обрамляющего облицовочное покры­тие («зеркало» облицовки). К внутренней стороне фриза должно примыкать целое число треугольных плиток (рис. 10.8). Начинают облицовку с укладки плиток по периметру стены. Сначала обли­цовывают нижний ряд фриза 1. Для сохранения рисунка облицов­ки на фризе часто приходится укладывать неполномерные плит­ки 6. С внутренней стороны выложенного фриза укладывают тре­угольные половинки плиток. Укладку начинают с треугольных пли­ток в углах 4.

Зеркало облицовки укладывают наклонными рядами, начиная с угла по причальному шнуру 7.

По ходу работы правилом проверяют ровность облицованной поверхности. При этом швы должны быть прямолинейными, вза­имно-перпендикулярными и иметь одинаковую толттшну

Облицовка стен на клеях и мастиках. Поверхности под обли­цовку на клеях и мастиках должны иметь минимальные отклоне­ния. Прослойка клея или мастики должна иметь одинаковую тол­щину, иначе сцепление плитки с поверхностью будет не равно­мерным и не прочным.

Пред началом работ поверхности проверяют. Основание под облицовку на клеи и мастики должно быть прочным, ровным, очищенным ог пыли и грязи. Если основание гигроскопичное, то его загрунтовывают глубокопроникающими грунтовками. Затем производят разметку, провешивание поверхности. После этого

раскладывают плитки насухо, определяя целое число плиток в ряду и размеры неполномерных плиток.

Облицовку стен начинают с нижнего горизонтального ряда, опирающегося на рейку, закрепленную на уровне чистого пола строго горизонтально.

Для облицовки применяют плиточные клеи промышленного производства или мастики: поливинилацетатную (ПЦ) или кар- боксицементно-песчаную (КПЦ).

Для приготовления клея необходимо в емкость с чистой водой высыпать сухую смесь и перемешать ее. Перемешивать лучше всего строительным миксером, но при малых объемах работ можно и вручную. Как правило, после перемешивания готовый раствор необходимо оставить на 5 ... 10 мин для набухания сухих частиц клея и получения лучшей однородности. Затем готовый клей еще раз перемешивают. При приготовлении сухих клеев промышлен­ного производства необходимо соблюдать пропорцию воды и су­хой смеси, а также время выдержки, указанные производителем в руководстве.

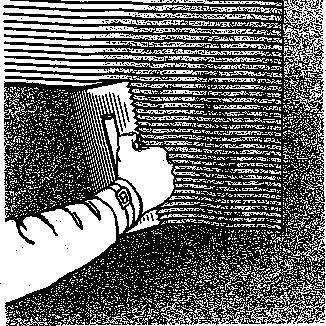

Клеевой раствор или мастику лучше всего наносить на поверх­ность стены, а не на плитку. Нанести клей на всю поверхность плитки без пропусков очень трудно и неудобно. Когда клей нано­сят на поверхность стены, он равномерно распределяется по ней и не имеет пропусков. К тому же на поверхности стены легче до­биться одинаковой толщины клеевой прослойки по всему осно­ванию.

Клеевой раствор наносят на поверхность стены площадью не более 1 м², так как раствор сохраняет свои клеевые свойства в течение 10...30 мин. Это время зависит от типа основания, тем­пературы и влажности воздуха.

Если в процессе работы какая- то часть клея застыла и утрати­ла свои клеящие способности, то ее следует удалить и нанести новый слой раствора. Клеевой раствор равномерно наносят на основание зубчатой гладилкой (рис. 10.9), гладкой ее стороной, а затем распределяют по поверх­ности зубчатой стороной в виде тонких полосок раствора, рас­положенных друг от друга на одинаковом расстоянии. Зубья гладилки позволяют выдержать одинаковую толщину клеевого слоя по всей поверхности. Раз- Рис. 10.9. Нанесение клея на говерх- мер зубьев подбирают в зави- ность стены зубчатой гладилкой

симости от размера плитки. Чем больше плитка, тем больше долж­ны быть размеры зубьев.

Плитки укладывают, плотно прижимая их к поверхности сте­ны рукой. Если плитки больших размеров, то их можно подбить, постукивая резиновой киянкой. При приклеивании плитки по­лоски раствора равномерно заполняют пропущенные места, не выходят за края плитки и сцепление плитки с поверхностью бу­дет прочным.

Облицовку начинают также с установки маячных плиток, за­тем — маячного ряда. Ориентируясь по маячному ряду, облицо­вывают всю поверхность стены.

Через сутки после завершения облицовки всей поверхности приступают к заполнению швов. Для этого сначала их прочищают. Затем приготавливают затирку. Сухую смесь затирки приготавли­вают к работе так же, как и клеевую. Швы заполняют при помощи резинового шпателя или резиновой терки. Когда затирка подсох­нет, моют поверхность губкой, а после полного высыхания при­ступают к окончательной очистке.

Техника безопасности. При подготовке керамической плитки к работе, пробивании отверстий, откалывании плитки, а также при ремонтных работах, когда необходимо выбить или отколоть плитки при их замене, следует работать в защитных очках и пер­чатках.

Для защиты рук от воздействия растворов, мастик и клеев облицовочные работы следует производить в резиновых перчат­ках.

Контрольные вопросы

1. Какие работы должны быть закончены до начала плиточных работ?
