Чтобы эти шесть таблиц представляли собой систему, между ними должны быть установлены связи.
Фактически связи уже имеются через общие имена полей. Первые два отношения связаны между собой кодом факультета, второе и третье — кодом специальности, а четыре последних — регистрационным номером. Связи позволяют определить соответствия между любыми данными в этих таблицах, например между фамилией некоторого абитуриента и его оценкой по математике; между названием города и результатами экзамена по русскому языку выпускников школ этого города и пр. Благодаря этим связям возможно получение ответов на запросы, требующие поиска информации в нескольких таблицах одновременно.
Схема базы данных

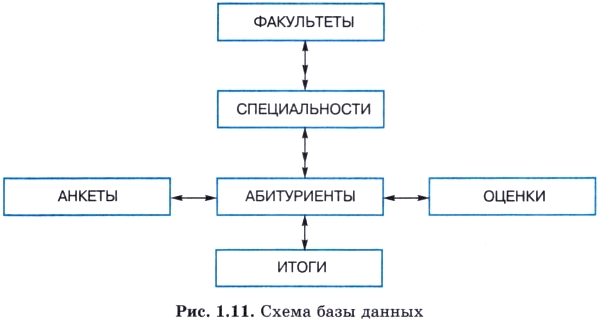

Для явного указания связей между таблицами должна быть построена схема базы данных. В схеме указывается наличие связей между таблицами и типы связей. Схема для нашей системы представлена на рис. 1.11.
В схеме использованы два типа связей: один к одному и один ко многим. Первый обозначен двунаправленной одинарной стрелкой, второй — одинарной стрелкой в одну сторону и двойной в другую. При связи «один к одному» с одной записью в таблице связана одна запись в другой таблице. Например, одна запись об абитуриенте связана с одним списком оценок. При наличии связи «один ко многим» одна запись в некоторой таблице связана с множеством записей в другой таблице. Например, с одним факультетом связано множество специальностей, а с одной специальностью — множество абитуриентов, поступающих на эту специальность.
Связь «один ко многим» — это связь между двумя соседними уровнями иерархической структуры. А таблицы, связанные отношениями «один к одному», находятся на одном уровне иерархии. В принципе все они могут быть объединены в одну таблицу, поскольку главный ключ у них один — РЕГ_НОМ. Но чем это неудобно, было объяснено выше.
Что такое целостность данных
СУБД поддерживает организацию связей между таблицами БД, обеспечивающую одно важное свойство базы данных, которое называется целостностью данных.
Система не допустит, чтобы одноименные поля в разных связанных между собой таблицах имели разные значения. Согласно этому принципу, будет автоматически контролироваться ввод данных. В связанных таблицах может быть установлен режим каскадной замены: если в одной из таблиц изменяется значение поля, по которому установлена связь, то в других таблицах одноименные поля автоматически изменят свои значения. Аналогично действует режим каскадного удаления: достаточно удалить запись из одной таблицы, чтобы связанные записи исчезли из всех остальных таблиц. Это естественно, поскольку, например, если закрывается ка- кой-то факультет, то исчезают и все его специальности. Или если у абитуриента изменяют регистрационный номер в таблице АБИТУРИЕНТЫ, то автоматически номер должен обновиться и в других таблицах.
На этом проектирование базы данных завершается. Это был теоретический этап. Практическая работа по созданию базы данных будет проходить в рамках компьютерного практикума.

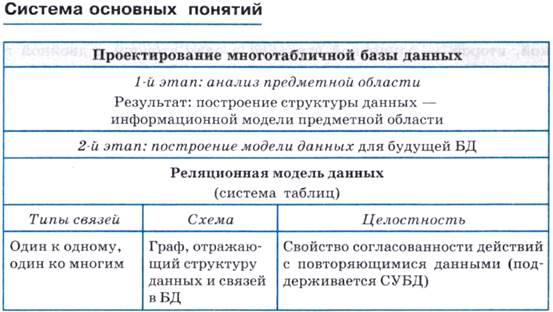

Вопросы и задания
1. а) Перечислите задачи, которые должна решать проектируемая информационная система «Приемная комиссия».
б) Какие информационные процессы происходят на различных этапах приемной кампании в вузе?
в) Какая информация добавляется к базе данных на каждом этапе?
2. а) В чем заключается построение модели данных?
б) Что означает свойство целостности БД?
в) Какие данные следует добавить в БД приемной комиссии, если требуется учитывать преподавателей, принимающих экзамены, и деление абитуриентов на экзаменационные группы?
г) Какие данные следует добавить в БД приемной комиссии, если дополнительно к требованиям предыдущего задания нужно учитывать расписание экзаменов, т. е. сведения о том, где, когда и какому преподавателю сдает экзамен данная группа?
д) Постройте схему БД с учетом выполнения заданий 2, в и 2, г.
3. а) При проектировании БД были определены следующие отношения:
Являются ли эти отношения связанными? Добавьте всё, что необходимо для их связи; изобразите схему БД в графическом виде,
б) Спроектируйте базу данных для информационной системы «Наша школа», содержащей сведения об учителях, учениках, классах, изучаемых предметах.
Замечание: данное задание носит творческий характер и может быть выполнено во многих вариантах. Устройте конкурс на лучшее решение этой задачи.
Домашнее задание: Составить краткий конспект, ответить на вопросы, выполнить задания.
