Тема: Создание чертежей типовых деталей и объектов.
Цель: ознакомиться с принципом создания чертежей типовых деталей и объектов
План урока: 1 – изучение нового материала
2 – самоконтроль
3 – домашнее задание
1.Изучение нового материала
Порядок разработки чертежей деталей в САПР КОМПАС
Рассмотрим, с чего начинается построение чертежа детали:
· Определиться с масштабом чертежа и форматом;
· Наметить и провести оси симметрии детали;
· Наметить контуры детали с помощью вспомогательных линий и геометрических примитивов;
· Полученные отрезки, дуги и точки обвести основной линией – получить контуры детали. Удалить вспомогательные построения;
· Выполнить другие виды, разрезы, сечения;
· Определить конструкторскую, технологическую и измерительную базы детали. Конструкторская база определяет положение детали в готовом виде – по отношению к ней ориентируют другие детали. Технологическая база определяет положение детали при ее обработке. Измерительная база - база, от которой производится отсчет размеров при изготовлении и контроле готовой детали;
· Нанести размеры. Общее количество размеров на чертеже должно быть минимальным, без пересечения размерных и выносных линий;
· Проставить шероховатости поверхностей и допуски формы и расположения;
· Заполнить технические требования;
· Заполнить основную надпись.
В соответствии с ГОСТ 2.301-68 чертежи выполняют на листах бумаги определенного размера (формата). Формат листа определяется размером внешней рамки, выполняемой тонкой линией. Внутренняя рамка проводится сплошной основной линией на расстоянии 20 мм от левой стороны внешней рамки и на расстоянии 5 мм от остальных сторон. Обозначение основных форматов состоит из буквы А и арабской цифры от 0 до 5. Обозначение дополнительного формата состоит из обозначения основного и его кратности. Например А4 (размер сторон 210*297 мм) или А4´3 (размер сторон 297*630 мм).

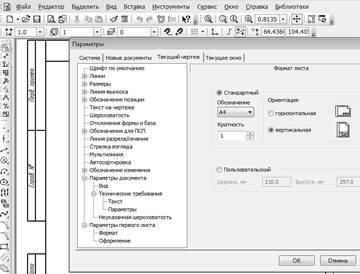

В КОМПАС основные форматы поддерживаются автоматически. Для выбора формата надо после создания документа «чертеж» выбрать пункт меню «Сервис» ® «Параметры» ® «Параметры первого листа» ® «Формат» (рис.1). По умолчанию КОМПАС создает лист формата А4.
ГОСТ 2.104-68 устанавливает формы, размеры, порядок заполнения основных надписей и дополнительных граф к ним в конструкторских документах. Под основной надписью понимают совокупность установленных характеристик изделия и выполненного на его основе конструкторского документа, указываемых совместно с установленными надписями и сведениями об изменении документа в специальном штампе, который располагается в правом углу над нижней линией рамки поля документа.

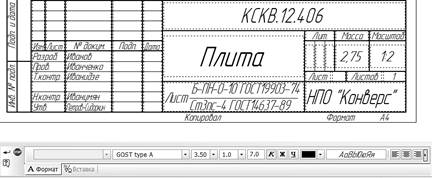

Штамп в обязательном порядке должен содержать информацию о наименовании изделия, типе конструкторского документа, материале детали, масштаб чертежа, массу детали, порядковый номер листа, общее число листов документа и т.д. Пример заполненного штампа приведен на рис. 2.
Рис. 2.
Заполнение штампа в КОМПАС производится достаточно легко – при двойном нажатии левой кнопки мыши на штамп запускается текстовый редактор, нужный размер шрифта и его тип установлены по умолчанию. Для выхода из режима заполнения надо нажать кнопку «Создать объект»
, находящуюся в «Панели свойств» внизу рабочего стола КОМПАС.

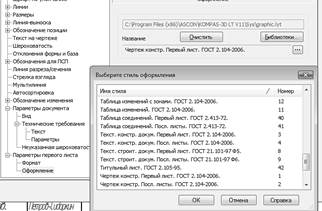

Выбор типа документа («чертеж конструкторский», «спецификация» и т.д.) производится из меню «Сервис» ® «Параметры» ® «Параметры первого листа» ® «Оформление» (рис.3).
Рис. 3.
2.Самоконтроль
-согдасно какого ГОСТа выполняются чертиэи на бумаге?
-какую информацию должен содержать штамп?
-что такое измерительная база?
3.Домашнее задание
Просмотрет видео https://yandex.ru/video/preview/3751096621072984047
Данный материал законспектировать, ответы на вопросы прислать на почту kovalenko.vn@bk.ru или в л.с. ВК https://vk.com/wetal_kovalenko , указав фамилию и группу обучающегося.
