Индивидуальное задание 1.
Тема Линии чертежа
Задание 1 Ответьте на вопросы?
1. В зависимости от чего берется толщина штриховой, штрихпунктирной тонкой и сплошной тонкой линий? Чему будет равна толщина линий, если толщина сплошной толстой основной линии взята 1,2 мм?
2. Каково основное назначение следующих линий: сплошной толстой основной, штриховой, штрихпунктирной тонкой, сплошной тонкой?
3. С проведения каких линий обычно начинают выполнять чертеж ?
4. Чему равна длина штрихов и расстояние между ними в штриховых линиях? В штрихпунктирных тонких линиях?
Задания к 2

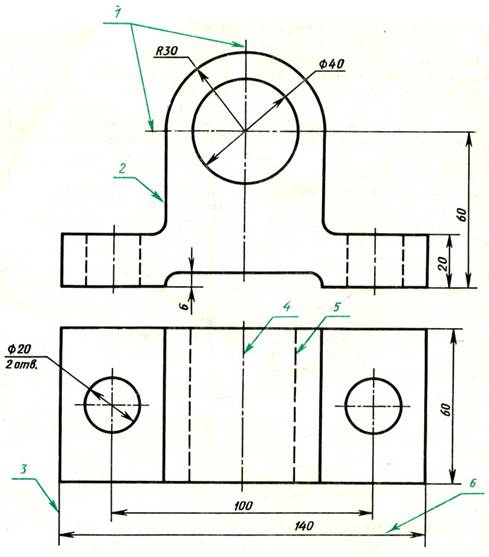

На рис. 10 дан чертеж детали. Цифрами отмечены различные линии. Составьте в рабочей тетради следующую таблицу и заполните ее.
Рис. 10. Задание для упражнений
Задание 3
Формат, рамка и основная надпись чертежа
Ответьте на вопросы?
1. Какие размеры имеет лист формата, A4?
2. Сколько форматов A4 содержится в формате A3? В формате А2?
3. На каком расстоянии от краев листа проводят рамку?
4. Где на чертеже располагают основную надпись?
5. Какие сведения указывают в основной надписи на ученических чертежах?
6. В чем заключается отличие в проведении центровых линий для окружностей диаметром до 12 мм и более 12 мм?
Задание 4.
Перепишите в тетрадь приведенные ниже размеры форматов. Справа проставьте обозначения этих форматов.
210 х 297 -
297 х 420 -
594 х 841 -
Задание 5
Выполните на листе чертежной бумаги формата А4 упражнение по образцу, приведенному на рис. 19.. Наименование работы "Линии чертежа". Размеры наносить не надо. Заполните основную надпись по образцу рис.20.

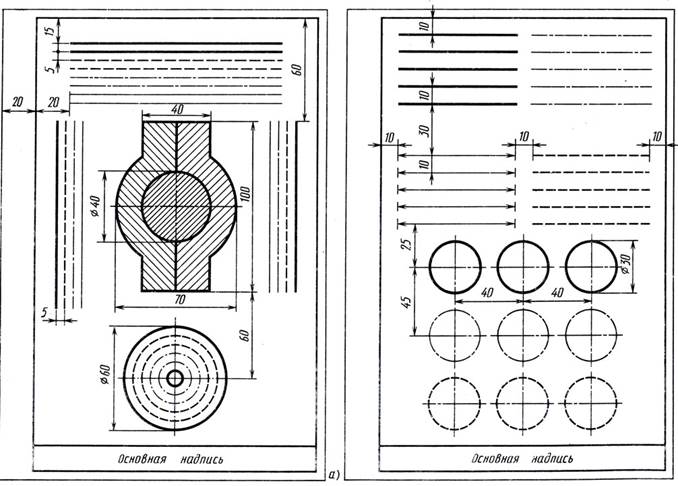

Рис. 19. 'Линии чертежа'

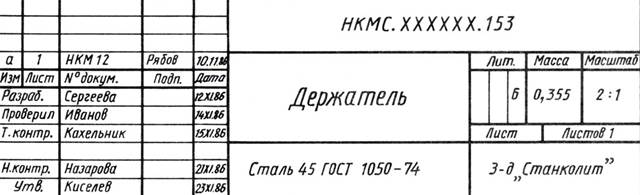

Рис. 20. Пример надписи чертежа
Номер чертежа- ГР15.02.12 11__01
