Инструкционная карта №

. Учебная практика.

Профессия: 19203 «Тракторист».

Группа: Т-21С

Курс: 1

Учебное время: 6 часов.

Место проведения: _________________________________________________

Мастер производственного обучения: ________________________________

Тема: Комплектование и подготовка к работе машинно - тракторных агрегатов для уборки картофеля.

Цели:

Образовательная: Овладение навыками комплектования, подготовки к работе агрегатов для уборки картофеля.

Воспитательная: формирование сознательного применения полученных знаний с привитием ответственности и исполнительности.

Развивающая: формирование положительных мотивов обучения с развитием интереса к приобретаемой профессии.

Вид занятия: практическая работа

Форма практического обучения: звеньевая, индивидуальная.

Метод обучения: наглядный, практический, индивидуальный.

Осваиваемые компетенции: ПК 1.1, ПК-1.2, ПК-1.4; ОК 1.1 – 1.7.

Задание: Выполнить работы по комплектованию и подготовке к работе трактора МТЗ-80 с картофелекопателем.

Выполнить отчет в письменном виде.

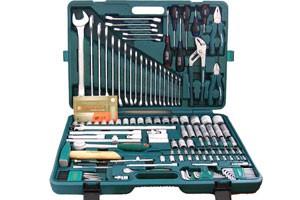

Материально – техническое обеспечение занятия: Плакаты, макеты, компьютер, комплект инструмента, картофелекопатель, трактор МТЗ-80.

Литература: Н. И. Верещагин и др. Организация и технология мех. работ в растениеводстве. М. «Академия» -2013.

А. Н. Устинов. Сельскохозяйственные машины. М.«Академия» -2012.

Порядок проведения работы:

1. Ознакомиться с правилами безопасности при выполнении работ.

2. Скомплектовать агрегат для выкапывания картофеля в составе трактора МТЗ-80 и картофелекопателя. Выполнить необходимые работы.

Порядок выполнения работы

Последовательность выполнения задания	Технические условия выполнения задания и вид выполняемых работ	Применяемый инструмент	Осваиваемые компетенции
Запустить двигатель трактора.	Трактор МТЗ-80	-	ПК-1.1

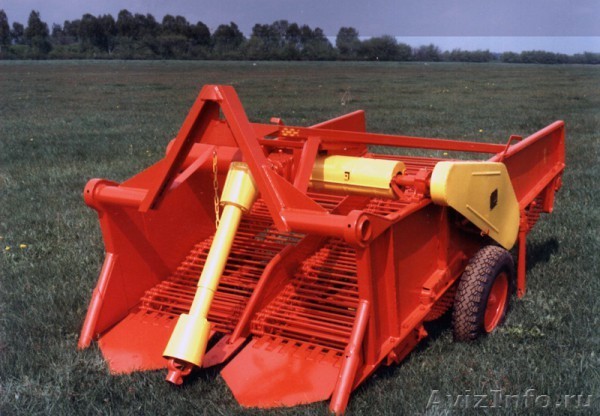

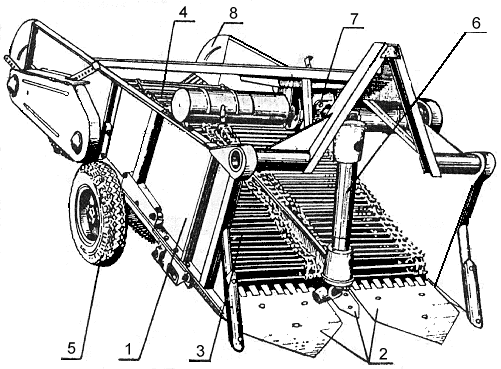

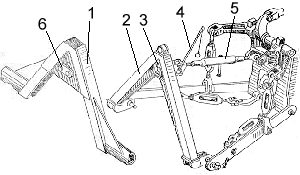

Прицепить к трактору картофелекопатель КТН-2В. Рис. 1. Картофелекопатель КТН-2В 1-рама; 2-лемехи; 3-основной элеватор; 4-каскадный элеватор; 5-колесо опорное; 6-передача карданная; 7-редуктор; 8-отражатель. Рис. 2. Механизм навески. 1-замок автосцепки; 2-автосцепка; 3-собачка; 4-трос; 5-верхняя тяга трактора; 6-планка регулировочная.	1. Колею передних и задних колес трактора установить 1800 мм. Подвести трактор задним ходом к картофелекопателю КТН-2В. Длина раскосов должна быть 730 мм. 2. Навеску картофелекопателя производить в следующей последовательности: 1). Установить картофелекопатель на площадку и опустить упор. Отклонение замка рамы картофелекопателя от вертикального положения не должны превышать: - наклон вперед - 5^o - наклон назад - 3^o - перекос машины относительно трактора в горизонтальной плоскости - 6^o - поперечный наклон - 10^o - осевое смещение - 60 мм 2). Отрегулировать при необходимости, положение планки регулировочной 6, обеспечив минимальный зазор между планкой и зубом собачки 3 (рис. 2). Регулировку производить поворотом эксцентрических шайб. 3). Опустить гидравликой автосцепку 2 вниз, сдать трактор назад и ввести сцепку в полость замка 1. Затем поднять навеской сцепку до заскакивания зуба собачки 3 за планку регулировочную 6. 3. Выехать на горизонтальную площадку и отрегулировать, при необходимости, верхнюю тягу навески трактора 5. 4. Вручную присоединить передний конец карданной передачи к ВОМ трактора. 5. Установить и закрепить на передний брус трактора грузы. 6. Поднять и закрепить упор картофелекопателя.	Слесарный набор (средний), Домкрат, спецломик	ПК-1.1; ПК-1.4

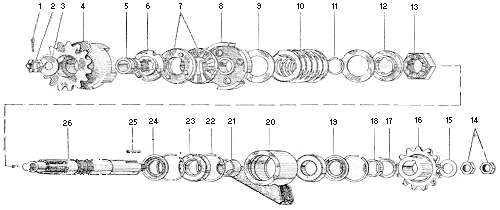

Отрегулировать картофелекопатель КТН-2В. Рис. 3. Картофелекопатель КТН-2В 1-рама; 2-лемехи; 3-основной элеватор; 4-каскадный элеватор; 5-колесо опорное; 6-передача карданная; 7-редуктор; 8-отражатель. Рис. 4. Вал с муфтой. 1-шплинт 4х36; 2-гайка М20; 3-шайба; 4-полузвездочка с шипами; 5-втулка; 6-втулка шлицевая; 7-шайба стопорная; 8-втулка пазовая; 9-шайба; 10-пружина; 11-кольцо; 12-шайба; 13-гайка; 14-гайка М20; 15-шайба; 16-звездочка зуб. 13 шаг = 25.4; 17-шайба регулировочная; 18-втулка; 19-подшипник; 20-корпус; 21-втулка; 22-кольцо; 23-подшипник; 24-крышка; 25-шпонка 10х8х50; 26-вал.	1. Проверить и при необходимости отрегулировать натяжение цепных передач: Открыть ограждение и измерить прогиб цепей. При нажатии рукой на середину ведущей ветви с усилием 147 Н стрела провисания должна соответствовать 10-15 мм. Освободить натяжную планку от упора, передвинуть до получения нужного натяжения цепи. 2. Проверить и при необходимости отрегулировать предохранительную муфту: Открыть ограждение и проверить момент срабатывания муфты. Момент срабатывания муфты должен быть не более 156 Нм. Вращением гайки 13 (рис. 3) отрегулировать муфту до момента срабатывания 132...156 Нм. Закрыть ограждение.	Слесарный набор (средний), линейка металлическая, ключ динамометрический.	ПК-1.4

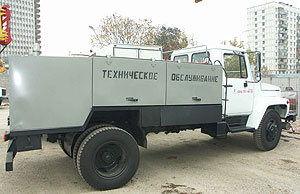

	Агрегат технического ухода АТО-9994. 3. Проверка и регулировка давления воздуха в шинах опорных колес: - очистить вентиль камеры от грязи, снять колпак; - наконечник воздухораздаточного рукава надеть на ниппель камеры и по показаниям манометра проверить давление в шинах. Давление воздуха в шинах 0,3 МПа, оно должно удерживаться на одном уровне. - если необходимо снизить давление воздуха то, слегка утопив кнопку наконечника выпустить часть воздуха в атмосферу. Если давление воздуха необходимо поднять, утопить кнопку наконечника до отказа, зажать ее скобой, следить за манометром. При достижении необходимого давления в шине снять наконечник; - проверить герметичность золотника. Давление воздуха должно удерживаться на одном уровне; - установить колпак на вентиль.	Использовать воздушный компрессор АТО-9994, манометр.	ПК-1.4
Регулировка глубины хода лемехов осуществляется п ри первом заезде агрегата. Лемехи должны идти в почве несколько ниже гнезд клубней картофеля, чтобы не повреждать и не оставлять их в почве. Обычно устанавливается глубина подкапывания 16...20 см. При большой глубине хода лемехов увеличивается тяговое сопротивление, снижается производительность агрегата, увеличивается расход горючего. Во избежание самовыглубления и повышенного повреждения клубней при работе на легких почвах поступательная скорость агрегата должна быть увеличена. Регулировка глубины хода лемехов осуществляется при помощи верхней тяги навесной системы трактора. При укорачивании тяги глубина хода увеличивается, а при удлинении - уменьшается.
Вывести агрегат на маршрут для проверки его в движении.	Перед началом первого прохода проверить действие распределителя гидравлической системы трактора установкой его в положения «плавающее» и «подъем»	-	ПК-1.1; ПК-1.2
Выполнить два прохода агрегата (туда и обратно) в транспортном положении с поворотом в конце первого прохода.	Во время движения агрегата следить за фиксированием картофелесажалки в транспортном положении. Заметить время движения агрегата по маршруту.	-	ПК-1.1; ПК-1.2

ЗАДАНИЕ: Ответить на вопросы и выполнить рисунки

№ п/п	Вопросы	Ответы на вопросы
1.	Назначение картофелекопателя КТН-2В
2.	Устройство картофелекопателя КТН-2В
3.	Опишите рабочий процесс выкапывания картофеля картофелекопателем КТН-2В. Схема технологическая. 1-лемех; 2-элеватор основной; 3-элеватор каскадный.
4.	Меры безопасности при работе и транспортировке картофелекопателя.

Дата сдачи работы: _________________________________________________

Оценка уровня сформированности компетенций: ________________________

Оценка: ___________________________________________________________

Мастер п. о. ______________ _________________________________________

^{Подпись Ф. И. О.}
