Блоки индикации и печати контрольно-кассовой техники.
У рок № 24 дата 23.09.2022 года
Здравствуйте, уважаемые студенты группа ПКК-22
Предмет: Эксплуатация контрольно-кассовой техники
Тема программы 1. 1 : Работа на контрольно-кассовой технике.
Тема урока: Блоки индикации и печати контрольно-кассовой техники.
Уважаемые студенты!
Самостоятельно внимательно изучите материал, законспектируйте.
Задавайте вопросы по телефону или в контакте.
Блоки индикации и печати контрольно-кассовой техники.
Основные механизмы и блоки ККМ.
Конструкция современных контрольно-кассовых машин позволяет вести учет нарастающим итогом полученных от покупателей денег, печатать чек с различными данными, печатать на контрольной ленте порядковый номер чека, уплаченную сумму, шифр, номер счетчика. Одновременно на их индикаторах указывается проведенная сумма, шифр и номер счетчика.
Кассовый аппарат представляет собой сложную счетно-суммирующую и печатающую документы машину, состоящую из большого количества деталей, узлов и механизмов, изготовленных и собранных с высокой точностью. Современные кассовые суммирующие аппараты построены по блочно-модульному принципу в виде конструктивно-законченных блоков, узлов. Они принципиально сходны по конструкции и имеют следующие основные узлы:
- блок ввода информации;
- устройство управления;
- оперативное запоминающее устройство;
- блок индикации;
- механизм печати;
- блок питания;
- денежный ящик;
- замыкающий механизм;
- интерфейс;
- блок фискальной памяти;
- устройство считывания магнитных карт.
Блок ввода информации представляет собой набор клавиш или сканер и предназначен для ввода различных операций, программирования и управления работой кассового аппарата. Клавишное поле имеет клавиши: цифровые, секционные, функциональные и дополнительные. Цифровые клавиши служат для ввода любой цифровой информации: цены товара, суммы наличных денег покупателя, суммы возвратов, величины скидок (надбавок), программирования клише и т.д.
Секционные клавиши — для ввода набранной стоимости товара в соответствующий денежный счетчик отдела. Функциональные клавиши — для выполнения различных операций: ввода запрограммированных (фиксированных) цен, для аннулирования ошибочных значений на чеках и для оформления возврата товаров, для регистрации служебных сумм, принятых в кассу (вне продаж товаров) и служебных сумм, выданных из кассы, регистрации оплаты покупок различными платежными средствами, проведения заключительных операций — распечатывания чеков и т.д. Сканер позволяет вводить в кассовый аппарат (компьютер, POS-терминал) текстовую и графическую информацию, штриховые коды.
Индикаторный механизм необходим для информирования кассира и покупателя о набранной сумме, установленном шифре чека и номера секционного счетчика, по которому проведена операция.
Устройство управления включает системную плату, на которой находятся электронные элементы: микропроцессор, блок оперативной памяти и другие вспомогательные микросхемы, управляющие внешними устройствами ввода-вывода. Микропроцессор выполняет основную работу по преобразованию данных в вычислительной системе и, кроме того, осуществляет в ней функции автоматизированного управления в соответствии с алгоритмами управляющей программы операционной системы. Он взаимодействует с каналами ввода-вывода, запуская операции ввода-вывода И получая информацию о результатах их выполнения, а также о состоянии системы ввода-вывода. Процессор включает в себя одно или несколько операционных, или арифметико-логических устройств, схему правления.
Устройство индикации предназначено для показа вводимой в машину информации, результатов вычислений, режимов работы и состояния машины. Индикатор у аппаратов двусторонний, одно табло (служебное) обращено в сторону кассира и находится над клавиатурой. Второе табло (сервисное) обращено в сторону покупателя, т.е. дана возможность и кассиру, и покупателю контролировать данные, вводимые в машину, и правильность расчета.
Принцип работы индикатора — динамический, цифры и символы появляются и исчезают на индикаторе по мере выполнения различных операций на аппарате или зависят от его состояния. Символы на табло появляются также в случаях внезапной остановки (блокировки) аппарата. Информация на индикаторе—буквенно-цифровая, словесная и графическая: «Сд» — сдача, «Е» — ошибка, «Пароль К» — запрос пароля кассира, «Тестирование» — самопроверка машины, «=» — предварительный итог, «+» — операции сложения и др.
Печатающее устройство (принтер) обеспечивает печать информации, поступающей через устройство управления и оперативно-запоминающее устройство, на чеках, ведомостях, контрольной ленте. Оно состоит из следующих узлов и механизмов: механизма печати; механизма транспортировки контрольной и чековой ленты; узла надрезки чековой ленты. В современных аппаратах для печатания чеков, ведомостей применяют термопринтеры, струйные, лазерные принтеры.
В кассовых аппаратах с двумя лентами на одной их них печатаются чеки и отчеты, а на другой в едином рабочем цикле печатается контрольная лента. В машинах с одной лентой в определенной последовательности в разных режимах печатаются чеки, контрольная лента и отчеты. В момент ввода данных кассиром печатается только кассовый чек, а копии цифровых данных чека поступают в контрольную память оплат (электронный журнал).
Имеется возможность просмотра любого чека на индикаторе (в кассовом режиме), а цифровые данные чека хранятся в памяти машины до момента их вывода на контрольную ленту. Распечатка контрольной ленты обязательна после окончания каждой смены, можно проверить выданный чек, найдя его номер на контрольной ленте и сверив реквизиты. При расхождении показаний счетчиков с суммой выручки по кассе правильную выручку подсчитывают по контрольной ленте. Таким образом, она является важным документом для контроля расчетно-кассовых операций.
Печатающее устройство имеет блокировку, останавливающую печать в случае обрыва, окончания или отсутствия чековой ленты, ошибок кассира. Блокировка устройства сопровождается визуальной (появление символов на индикаторе) и (или) звуковой сигнализацией.
Блокировочный механизм служит для блокирования (запирания) механизма включения машины при обрыве или отсутствии чековой или контрольной ленты.
Блок питания предназначен для стабилизации, преобразования и подачи нужного напряжения в отдельные узлы и механизмы машины. Некоторые блоки питания могут работать от источника постоянного тока напряжением 24 В (последовательное подключение двух 12-вольтовых батарей — аккумуляторов), что позволяет использовать кассовые аппараты на торговых точках, не имеющих стационарного источника питания.
Денежный ящик служит для размещения и хранения денег во время работы кассира. Он подключается к соответствующему разъему и может быть установлен под основание системного блока. Денежный ящик снабжен электромеханическим замком и имеет ключ, позволяющий переключать замок в один из следующих режимов: «Закрыто», «Автоматическое открывание», «Открыто».
Замыкающий механизм применяется для замыкания всего механизма машины или ее отдельных узлов. Он состоит из набора ключей для включения и выключения кассового аппарата, предназначен для перевода его в рабочие режимы: «Регистрация», «Показания», «Гашение», «Фискализация», «Программирование», «Отключение».
Интерфейс предназначен для приема-передачи информации другим техническим средствам учетно-кассовой системы торгового предприятия, подключения сканирующего устройства, весоизмерительного прибора. Устройство считывания магнитных карт предназначено для съема информации с карточек, несущих информацию на магнитном носителе. Оно имеет щель, в которую такой носитель вставляется.
При этом намагниченные участки совмещаются с датчиками считывающего устройства. При покупке товара карточку вставляют в кассовый аппарат, имеющий связь с банком. По каналу связи сообщается номер счета владельца кредитной карточки, подтверждается его платежеспособность и дается команда на списание со счета указанной суммы (стоимости покупки), после чего карточку возвращают владельцу.
Узлы контрольно-кассового аппарата объединены в корпус под кожухом и монтируются на основании машины. Кожух должен быть опломбирован предприятием-изготовителем или организацией, осуществляющей обслуживание, ремонт, и налоговой инспекцией.

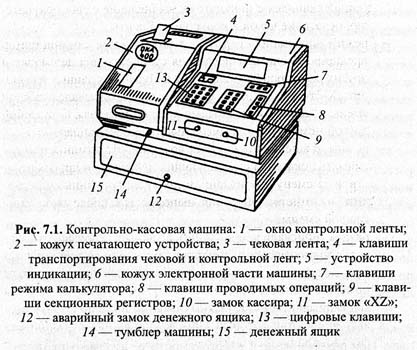

Общий вид контрольно-кассовой машины представлен на рисунке.
|
Вопросы для самоконтроля:
1. Назовите функции оперативно - запоминающего устройства.
2. Перечислите функции печатающего устройства.
