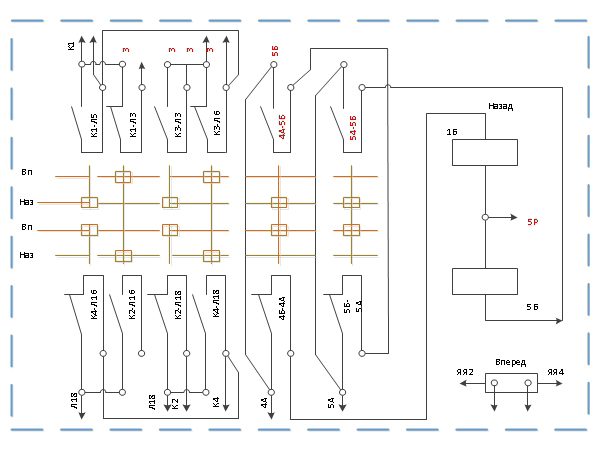

Рис. 8.23. Пневматический реверсор ПР-772ДУ2. Составные элементы

Дата: 2025-06-14; Просмотры: 1

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Пневматический реверсор состоит из следующих элементов:

• Двухпозиционного привода, вентили которого включены в цепь управления
• Кулачкового вала с профилированными шайбами
• Восьми элементов КЭ-47Д, включенных в силовую цепь
• Четырех элементов ЭУ-5, включенных в цепь управления

Кулачковые элементы КЭ устанавливаются на рейках по обе стороны кулачкового вала. КЭ переключается в результате воздействия профилированной шайбы на ролик КЭ. Вал поворачивается в одно из фиксированных положений после подачи питания на соответствующую катушку привода.

Внутри аппарата крепится шунт амперметра для измерения силового тока (обозначение по схеме ЯЯ2 - ЯЯ4).

Аппарат подвешен к раме вагона на изоляторах справа.

Рис. 8.24. Пневматический реверсор ПР-772ДУ2. Составные элементы

Технические данные реверсора

Технические данные пневматического привода

Техническое обслуживание

1. Продуть сжатым воздухом, протереть от пыли и грязи
2. Проверить состояние и крепление всех резьбовых соединений
3. Проверить изоляцию проводов
4. Проверить пайку, крепление наконечников проводов, шин, перемычек на вентилях и КЭ, крепление вентилей
5. Проверить состояние и работу КЭ, обращая внимание на отсутствие заеданий, выработок, ослаблений в осях, втулках, роликах, трещин и сколов в изоляторах, пружин, шунтов
6. Проверить величину разрывов, притирание и давление контактов согласно нормам
7. Не реже одного раза в шесть месяцев при техническом осмотре смазать поверхность манжет и внутреннюю поверхность цилиндра тонким слоем смазки ЦИАТИМ-201. Для того, чтобы предотвратить загустение смазки в цилиндре пневматического привода, следует периодически добавлять в него 1 ÷ 5 см³ трансформаторного масла ГОСТ 982-68
8. Проверить работу реверсора на четкость переключения, на отсутствие утечки воздуха через поршень, подсоединение привода

Характерные неисправности реле
