Основные аппараты электрооборудования вагона
Токоотвод ЗУММ-2 У2
Токоотвод ЗУММ-2У2 предназначен для обеспечения электрической связи силовой схемы вагона с ходовыми рельсами, с которыми соединен минусовой вывод источника питания тяговой сети. Условия эксплуатации по ГОСТ 9219-88
Технические данные
Основные параметры
| Номинальное напряжение , В | 750 |
| Род тока | постоянный |
| Номинальный ток, А | 100 |
| Нажатие щеток на ось, Н | 12,5 - 16,5 |
| Степень защиты по ГОСТ 14254-96 | IPOO |
| Масса, кг | 1,9 |
| Щетки меднографитовые марки | М1 |

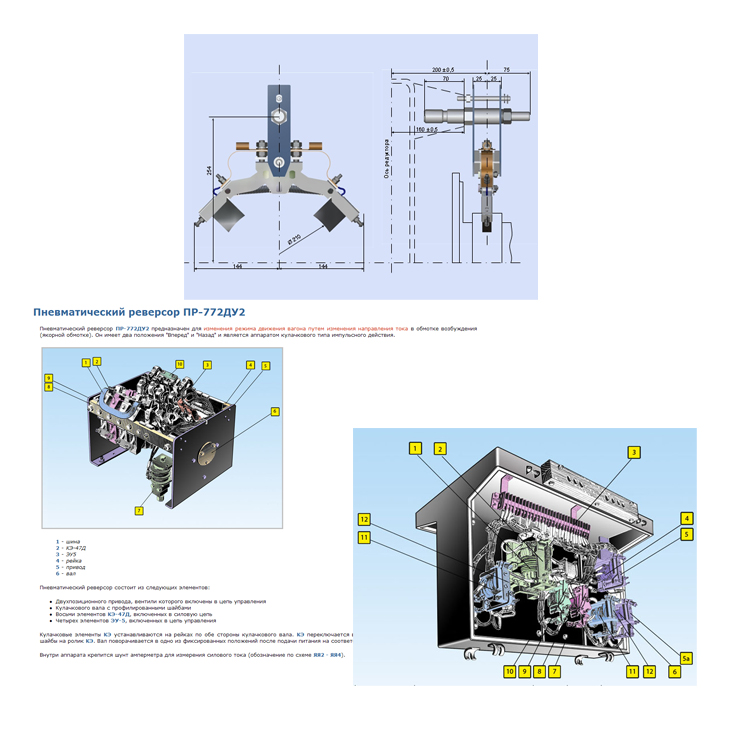

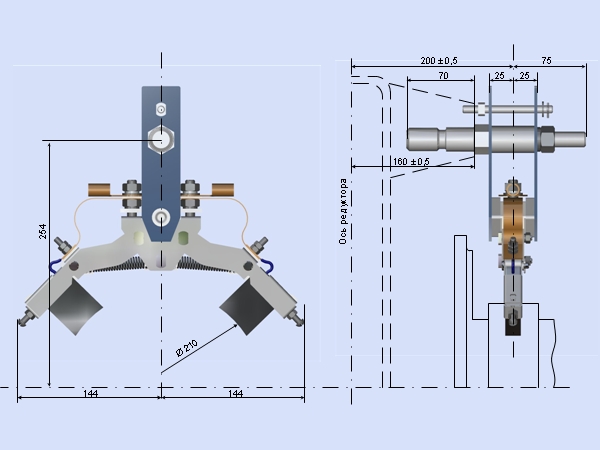

Рис. 8.1. Токоотвод. Габаритные и установочные размеры
Состав, устройство и работа
Наименование узлов и деталей, входящих в токоотвод
| Позиция | Наименование | Обозначение | Количество |
| 1 | Держатель | 5БС.100.649 | 1 |
| 2 | Обойма щеткодержателя | 5БС.147.069 | 2 |
| 3 | Пружина | 5БС.281.031 | 2 |
| 4 | Связь гибкая | 5БС.505.093 | 2 |
| 5 | Щетка армированная | 5ТД.578.011 | 2 |
| 6 | Шпилька | 8БС.931.394 | 1 |
| 7 | Шпилька | 8БС.931.395 | 1 |
| 8 | Скоба | 7БС.140.728 | 1 |
| 9 | Скоба | 7БС.140.729 | 1 |
| 10 | Скоба | 7БС.140.730 | 2 |
| 11 | Валик | 7БС.350.962 | 2 |
| 12 | Ось | 8БС.206.091 | 3 |
| 13 | Пластина контактная | 8БС.557.524 | 1 |

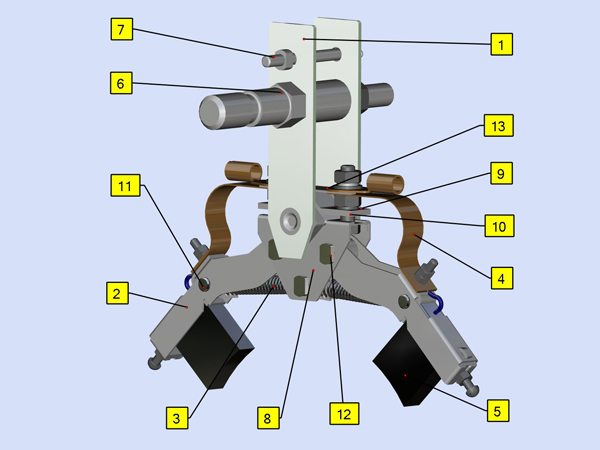

Рис. 8.2. Токоотвод
Токоотвод состоит из двух обойм щеткодержателей (2), на которых установлены армированные щетки (5) с гибким проводом (4). Обоймы щеткодержателей закреплены на скобе (8), которая соединена болтами со скобой (9) и связана с держателем (1).
Подвод тока осуществляется через кабельные наконечники, укрепленные на скобе (10). Нажатие щеток на ось осуществляется пружинами (3).
Токоотвод устанавливается под вагоном на корпусе редуктора. Монтажный провод присоединяется к кабельному наконечнику, укрепленному на скобе болтом.
Припаивание провода к наконечникам производится припоем ПОС-40 ГОСТ 21930-76.
Для внутрироссийских поставок токоотвод упаковывается в дощатый ящик без внутренней упаковки (крышка обивается водонепроницаемым материалом).
Сочетание внутренней упаковки и транспортной тары:
| для внутрироссийских поставок | ТЭ-3 ВУ-0 |
| для поставок на экспорт | ТЭ-4 ВУ-1 |
Указание мер безопасности
Перед осмотром токоотвода обесточить электрические цепи.
Следить за состоянием щеток, монтажных проводов и гибких соединений.
В остальном руководствоваться общими правилами техники безопасности при обслуживании электрооборудования подвижного состава.
Подготовка к работе
- Произвести внешний осмотр токоотвода.
- Удалить чистой ветошью пыль, грязь.
- Проверить подсоединение гибкого и монтажных проводов.
- Притереть щетки и проверить нажатие щеток на ось.
Возможные неисправности и методы их устранения
| Наименование | Вероятная причина | Методы устранения |
| Недопустимо мало нажатие на щетки | Большой износ щеток | Щетки заменить новыми |
Техническое обслуживание
- Осматривать токоотвод не реже одного раза в течение 15 дней.
- Проверить состояние монтажных проводов и рабочих поверхностей.
- Проверить наличие смазки в шарнирных соединениях.
Ящик с линейными контакторами типа ЛКМ-762 У2
Ящик с линейными контакторами типа ЛКМ-762 У2 является частью тягового оборудования вагонов метрополитена и используется для коммутации силовых цепей тяговых электродвигателей.

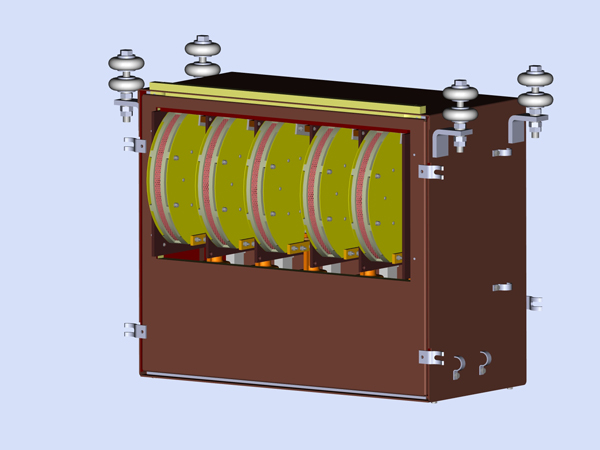

Рис. 8.3. Ящик с линейными контакторами типа ЛКМ - 762 У2
Ящик типа ЛКМ-762 У2 предназначен для эксплуатации в следующих условиях:
- в части воздействия климатических факторов внешней среды в условиях умеренного климата под кузовом вагона подвижного состава - У2 по ГОСТ 15543.1-89
- температура окружающего воздуха от минус 50° до плюс 40° С
- относительная влажность воздуха 80% при 20° С
- в части воздействия механических факторов внешней среды - наличие вибраций и ударных сотрясений - группа №29 по ГОСТ 17516.1-90
- степень защиты от воздействия окружающей среды и соприкосновения с токоведущими частями - IP01 по ГОСТ 14254-80.
Технические данные
Технические данные ящика с контакторами

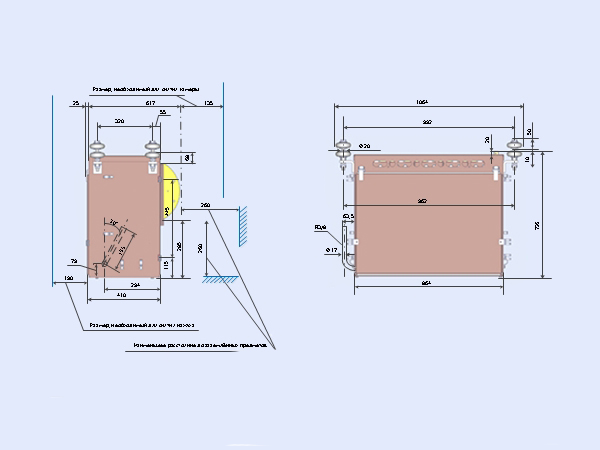

Рис. 8.4. Габаритные и установочные размеры
| Номинальное напряжение главной цепи, В | 750 |
| Номинальное напряжение цепи управления, В | 75 |
| Номинальный ток главной цепи, А | 400 |
| Номинальный ток цепи управления, А | 20 |
| Предельный ток элементов контактов силовой цепи при максимальном напряжении 975В, А | 2500 |
| Номинальный режим работы, ПВ | 40% |
| Масса, кг не более | 247,5 |
| Вид тока | постоянный |
Технические данные линейных контакторов типа ПК - 163 У3, встраиваемых в ящик ЛКМ - 762 У2.
Технические данные пневматического привода
| Диаметр цилиндра, мм | 58 |
| Ход поршня, мм | 24,5±1 |
| Номинальное давление воздуха, МПа | 0,5 |
| Минимальное давление воздуха при срабатывании, МПа | 0,35 |
Технические данные главных контактов
| Зазор между контактами, мм | 24÷27 |
| Провал контактов, мм | 4÷5,5 |
| Контактное нажатие: начальное, Н кгс конечное, Н кгс | 65-80 6,5-8,0 100-120 10-12 |
Технические данные дугогасительной катушки
| Число витков | 4 |
| Сечение, мм2 | 137,5 |
| Длительный ток, А | 400 |
Технические данные вспомогательных контактов
| Расположение вспомогательных контактов | переднее |
| Длительный ток, А | 20 |
| Контактное нажатие, Н кгс | 10-25 1,0-2,5 |
Технические данные электропневматического вентиля
| Номинальное давление воздуха, МПа | 0,5 |
| Сечение воздушного прохода: впускного, мм2 выпускного, мм2 | 5 7 |
| Минимальный ток срабатывания при минимальном давлении воздуха, равном 0,35 МПа, А не более | 0,157 |
