Порядок технического обслуживания

1. Удалить пыль и грязь. Протереть изоляционные поверхности сухой ветошью
2. Проверить на отсутствие механических повреждений
3. Проверить затяжку резьбовых соединений и при необходимости затянуть
4. Проверить состояние провода (шунта)
5. Не реже одного раза в год смазать смазкой ЦИАТИМ-201 поверхность манжет и внутреннюю поверхность цилиндра равномерным слоем. Для предотвращения загустения смазки в цилиндре пневмопривода добавлять 1-5 см³ трансформаторного масла.
6. Проверить сопротивление изоляции ТР (не менее 8 МОм)
7. Проверить фиксацию башмака в отжатом состоянии
8. Проверить работу пневмопривода
9. Отрегулировать положения токоприемника

Регулировка рабочего положения токоприемника

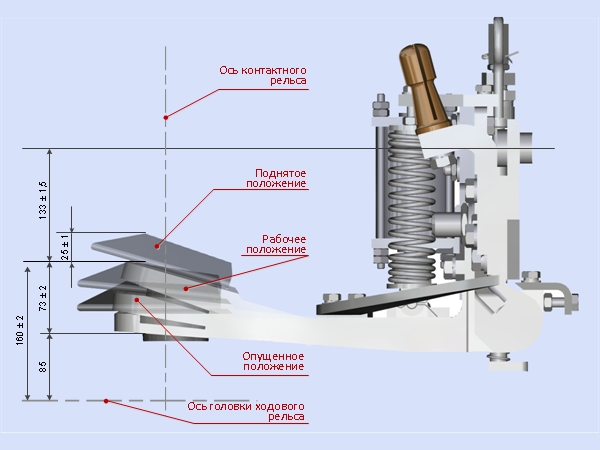

Рабочее положение токоприемника (контролируемый размер 133±1.5 мм между контактной поверхностью башмака, расположенной горизонтально и осью верхних установочных отверстий) устанавливается путем ослабления гаек (14) и перемещения кронштейна (3) вверх или вниз по рифленой поверхности основания (4).

Регулирование нажатия башмака в рабочем положении производится болтами (18) подвески пружин (6). При ввертывании болтов (18) нажатие увеличивается. После регулировки болты (18) законтрить гайками.

Рис. 7.4. Обозначение токоприемника

Регулировка поднятого положения токоприемника

Поднятое положение токоприемника (контролируемый размер 25±1 мм между контактной поверхностью башмака в рабочем положении и верхней точкой башмака в поднятом положении) регулируется поворотом эксцентриков (11). Для этого необходимо ослабить болты (12), после регулировки болты (12) затянуть.

Регулировка опущенного положения токоприемника

Опущенное положение при отжатии башмака приводом (5) (контролируемый размер 73±2 мм между контактной поверхностью башмака в рабочем положении и нижней точкой рычага (2) регулируется пятой (15). После регулировки пятой гайки законтрить.

Опущенное положение при ручной фиксации башмака (контролируемый размер 73±2 мм) регулируется вращением втулки (20). Для этого необходимо ослабить гайку (19). При вывертывании втулки размер 73±2 мм уменьшается, при ввертывании - увеличивается. После регулировки законтрить гайку (19).

В случае выхода из строя обеих пружин (6) предусмотрена фиксация башмака в опущенном положении угольниками (10).

Для регулировки положения башмака необходимо переместить рычаг в опущенное положение, ослабить болты (13) и гайки (22). Вращением болтов (21) ввести угольники (10) в соприкосновение с кронштейном (3), после чего болты (13) затянуть, гайки (22) законтрить и проверить ручную фиксацию.
