Основные понятия теории магнитного поля
Введение
История магнетизма уходит корнями в глубокую древность, к античным цивилизациям Малой Азии. Именно на территории Малой Азии, в Магнезии, находили горную породу, образцы которой притягивались друг к другу. По названию местности такие образцы и стали называть "магнетиками". Любой магнит в форме стержня или подковы имеет два торца, которые называются полюсами; именно в этом месте сильнее всего и проявляются его магнитные свойства. Если подвесить магнит на нитке, один полюс всегда будет указывать на север. На этом принципе основан компас. Обращенный на север полюс свободно висящего магнита называется северным полюсом магнита (N). Противоположный полюс называется южным полюсом (S).
Магнитные полюсы взаимодействуют друг с другом: одноименные полюсы отталкиваются, а разноименные - притягиваются. Аналогично концепции электрического поля, окружающего электрический заряд, вводят представление о магнитном поле вокруг магнита.
В 1820 г. Эрстед (1777-1851) обнаружил, что магнитная стрелка, расположенная рядом с электрическим проводником, отклоняется, когда по проводнику течет ток, т. е. вокруг проводника с током создается магнитное поле. Если взять рамку с током, то внешнее магнитное поле взаимодействует с магнитным полем рамки и оказывает на нее ориентирующее действие, т. е. существует такое положение рамки, при котором внешнее магнитное поле оказывает на нее максимальное вращающее действие, и существует положение, когда вращающий момент сил равен нулю.
Основные понятия теории магнитного поля
Магнитное поле — составляющая электромагнитного поля, появляющаяся при наличии изменяющегося во времени электрического поля. Кроме того, магнитное поле может создаваться током заряженных частиц, либо магнитными моментами электронов в атомах (постоянные магниты). С точки зрения квантовой теории поля электромагнитное взаимодействие переносится безмассовым бозон-фотоном (частицей, которую можно представить как квантовое возбуждение электромагнитного поля).
Основной характеристикой магнитного поля является его сила, определяемая вектором магнитной индукции (вектор индукции магнитного поля). В СИ магнитная индукция измеряется в теслах (Тл), в системе СГС в гауссах.
Магнитное поле — это особый вид материи, посредством которой осуществляется взаимодействие между движущимися заряженными частицами или телами, обладающими магнитным моментом.
Рис. 1. Магнитное поле. Правило Буравчика и
правило левой руки.
Основной величиной, характеризующей интенсивность и направление магнитного поля является – вектор магнитной индукции В, которая измеряется в Теслах [Тл].
Вектор В направлен по касательной к магнитной линии, направление вектора совпадает с осью магнитной стрелки, помещенной в рассматриваемую точку магнитного поля.
Величина В определяется по механической силе, действующей на элемент проводника с током, помещенный в магнитное поле.
Если В во всех точках поля имеет одинаковую величину и направление, то такое поле называется равномерным.
В зависит не только от величины I, но и от магнитных свойств окружающей среды.
Второй важной величиной, характеризующей магнитное поле является – магнитный поток Ф , который измеряется в Веберах [Вб].
Элементарным магнитным потоком Ф сквозь бесконечно малую площадку называется величина (рис. 2)

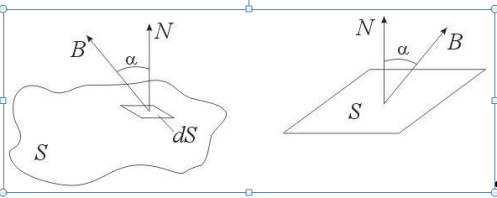

Рис. 2. Определение магнитного потока, пронизывающего: а) произвольную поверхность; б) плоскую поверхность в равномерном магнитном поле
dФ = B cos a dS,
где a – угол между направлением и нормалью к площадке dS.
Сквозь поверхность S [м2]
Ф = s∫ dФ = s∫ B cos α dS,
Если магнитное поле равномерное, а поверхность S представляет собой плоскость
Ф = B S.
При исследовании магнитных полей и расчете магнитных устройств пользуются расчетной величиной – напряженность магнитного поля [А/м]
где mа – абсолютная магнитная проницаемость среды.
Для неферромагнитных материалов и сред (дерево, бумага, медь, алюминий, воздух) mа не отличается от магнитной проницаемости вакуума и равна
mo = 4p · , Гн/м (Генри/метр).
Магнитные цепи
Всякий электромагнит состоит из стального сердечника – магнитопровода и намотанной на него катушки с витками изолированной проволоки, по которой проходит электрический ток.
Совокупность нескольких участков: ферромагнитных (сталь) и неферромагнитных (воздух), по которым замыкаются линии магнитного потока, составляют магнитную цепь.
