Устройство электромагнита
Электромагнит
ЗАДАНИЕ
1. Просмотрите видеоролик о работе электромагнита
https://yandex.ru/video/preview/?text=электромагнит&path=wizard&parent-reqid=1635240974116509-16650805872461048303-vla1-5374-vla-l7-balancer-8080-BAL-4082&wiz_type=vital&filmId=4385248404904272090
2. Прочитайте текст, перепишите его.
3. Отметьте на полях «+» против абзаца, если этот материал вам известен.
4. Отметьте на полях «-» против абзаца, если этот материал вам неизвестен.
5. Составьте по 3 вопроса к тексту.
Электромагнит — устройство, создающее магнитное поле при прохождении электрического тока через него. Электромагнит создает магнитное поле с помощью обмотки, обтекаемой электрическим током. Для того чтобы усилить это поле и направить магнитный поток по определенному пути, в большинстве электромагнитов имеется магнитопровод, выполняемый из стали.
Устройство электромагнита

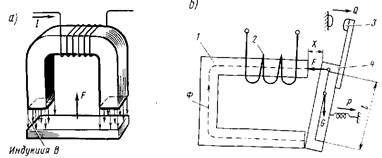

| Катушка с расположенной на ней намагничивающей обмоткой, неподвижная часть магнитопровода из ферромагнитного материала (ярмо и сердечник) и подвижная часть магнитопровода (якорь). В некоторых случаях неподвижная часть магнитопровода состоит из нескольких деталей (основания, корпуса, фланцев и т. д.). |
Якорь отделяется от остальных частей магнитопровода воздушными промежутками и представляет собой часть электромагнита, которая, воспринимая электромагнитное усилие, передает его соответствующим деталям приводимого в действие механизма.
Количество и форма воздушных промежутков, отделяющих подвижную часть магнитопровода от неподвижной, зависят от конструкции электромагнита. Воздушные промежутки, в которых возникает полезная сила, называются рабочими; воздушные промежутки, в которых не возникает усилия в направлении возможного перемещения якоря, являются-паразитными.
Поверхности подвижной или неподвижной части магнитопровода, ограничивающие рабочий воздушный промежуток, называют полюсами.
Классификация электромагнитов
В зависимости от способа создания магнитного потока и характера действующей намагничивающей силы электромагниты подразделяются на электромагниты: постоянного тока нейтральные, постоянного тока поляризованные и переменного тока.
Нейтральные электромагниты постоянного тока
Их рабочий магнитный поток создается с помощью обмотки постоянного тока. Действие электромагнита зависит только от величины этого потока и не зависит от его направления, и от направления тока в обмотке электромагнита. При отсутствии тока магнитный поток и сила притяжения, действующая на якорь, равны нулю.
Поляризованные электромагниты
Поляризованные электромагниты постоянного тока имеют два независимых магнитных потока: поляризующего и рабочего. Поляризующий магнитный поток создается постоянными магнитами или электромагнитами. Рабочий поток возникает под действием намагничивающей силы рабочей или управляющей обмотки. Если ток в них отсутствует, на якорь действует сила притяжения, создаваемая поляризующим магнитным потоком. Действие поляризованного электромагнита зависит от величины и от направления рабочего потока, т. е. от направления тока в рабочей обмотке.
Электромагниты переменного тока
В электромагнитах переменного тока питание обмотки осуществляется от источника переменного тока. Магнитный поток, создаваемый обмоткой, периодически изменяется по величине и направлению (переменный), и сила электромагнитного притяжения пульсирует от нуля до максимума с удвоенной частотой по отношению к частоте питающего тока.
В тяговых электромагнитах, работающих при переменном магнитном потоке, приходится уменьшать глубину пульсации (например, применять экранирующий виток, охватывающий часть полюса электромагнита).
Преимущество электрического магнита: он приводится в рабочее состояние под воздействием электрического тока. Когда нужно оказать магнитное влияние на определённую часть пространства, ток включают.
