59. Требования к готовности здания перед облицовочными работами
51.ОБЩИЕ СВЕДЕНЬЯ О ПЛИТОЧНЫХ РАБОТАХ.
Облицовочными работами называют устройство лицевого слоя штучными изделиями из синтетических и искусственных материалов на элементах конструкций жилых, общественных, промышленных и других зданий (стен, колонн, цоколей и т.п.) и поверхностях сооружений для выполнения ими защитных (от воздействия агрессивной среды, воды, паров, механических повреждений), декоративных и гигиено-технических функций (в санузлах, медицинских учреждениях, пищеблоках и т.п.). Различают внутреннюю и наружную облицовку.
Конструкция облицовки внутренних стен состоит из трех элементов: подготовки (или основания), прослойки и облицовочного покрытия (рис. 5.1).
Подготовкой называют выравнивающий слой, жесткость поверхности которого обеспечивается цементно-песчаными растворами или мастиками; на ней осуществляется крепление облицовочных материалов.
Прослойка представляет собой промежуточный слой между облицовочным покрытием и подготовкой из раствора или мастики, скрепляющий облицовочные материалы с подготовкой.
Облицовочное покрытие — лицевой элемент облицовки, к которому относят: плинтус - нижний ряд фасонных плиток, образующий переход от пола к стене; цоколь - часть плоской облицовки, заключенная между плинтусом и общей плоскостью облицовки, которая частично выступает из общей плоскости или выделяется по цвету; основное поле облицовки; фриз — часть облицовки, выполняемая непосредственно над основным полем облицовки и отличающаяся от него рисунком или цветом; карниз — верхняя часть облицовки, состоящая из фигурных или плоских плиток с закругленной верхней гранью; выступающие и внутренние углы, образуемые фасонными или рядовыми плитками.
Рис. 5.1. Структура облицовочного покрытия: 1 - фасонные плинтусные керамические глазурованные плитки прямые; 2 - подготовка и прослойка из раствора под покрытие плитками; 3 - цокольная квадратная плитка цветная; 4 — рядовая облицовочная глазурованная плитка; 5 -фризовая плитка прямоугольная; 6 - пря-1 мая карнизная плитке фасонная; 7 - уголок карнизный для закругления внутренних углов; 8 - пол
52.Инструменты, приспособления, инвентарь для плиточных работ
Необходимый минимальный набор плиточника включает в себя: кельму (она же мастерок), рулетку, небольшой уровень и плиткорез (бывают плиткорезы с балеринкой для высверливания отверстий в плитке).
Очень пригодится болгарка с алмазным отрезным кругом, с ее помощью можно резать плитку не только по прямой линии. А чтобы не размешивать раствор руками, не плохо купить и дрель с миксером. Лучше даже для этих целей подойдет перфоратор: дрель может быстро сгореть.
Что еще нам нужно. Самый обычный молоток, резиновый молоток для подравнивания плитки и кусачки для того, чтобы подкусывать края плитки там где нужно. Бывают и специальные кусачки для выкусывания отверстий.
Очень нужны зубчатые шпатели для укладки на ровные стены. Это можно сказать классика, орудие труда и символ плиточника. А также насадка для дрели, или набор коронок, позволяющих высверливать отверстия разного диаметра.
Нож со сменными лезвиями. Ручной плиткорез тоже не помешают. Гидро-уровень просто незаменим в больших помещениях. Различные резиновые шпатели, которыми затирают швы.
Иногда не обойтись без электрического плиткореза. Высокий уровень точности может обеспечить только такой станок. Им можно подрезать плитку под угол 45 градусов при облицовке внешних углов. А это высший пилотаж при облицовке плиткой. К тому же такой станок позволяет избавиться от пыли: водичка там снизу в поддон заливается. Грязно немного будет, но зато не пыльно :-). Бывают небольшие плиткорезы, бывают и побольше. Только вот громоздкие они. И цена немалая.
53.ВЫБОР И ВИДЫ ОБЛИЦОВОЧНОЙ ПЛИТКИ.
По способу получения фактуры плитка может быть экструдированной или прессованной. Экструдированная плитка получается при прохождении мягкой массы через экструдер, который придает готовым изделиям необходимую форму. Прессованную плитку производят путем обработки порошкообразной смеси высоким давлением. В зависимости от состава сырья и от режимов дальнейшего обжига плитка приобретает разные цвета, от желтого до глубокого красного оттенка.
Глазурованная плитка покрыта сверху слоем цветного стекла, отчего она становится более яркой, приобретает нужный цвет или узор, более высокую прочность и устойчивость к внешним воздействиям. Неглазурованная плитка имеет однородный по всей толщине состав и однотонную окраску.
Одним из самых важных свойств плитки является водопоглощение. Эта характеристика зависит от пористости основы самой плитки. Чем выше ее плотность, тем меньше она поглощает влаги.
Керамическая плитка не боится влаги и перепада температуры, отлично подходит для облицовки стен ванной и кухни, бассейна, позволяет экспериментировать и выбирать способы выкладывания плитки. На сегодняшний день плитку выпускают различных цветов, узорами и фактурой. Керамическая плитка способна имитировать камень, дерево, кирпичную кладку и т.д.
ПОЛИВИНИЛХЛОРИДНЫЕ ПЛИТКИ
Поливинилхлоридные плитки изготавливаются из аморфного поливинилхлорида с добавлением порошкообразного наполнителя - древесной муки, талька, пластификатора. Размер поливинилхлоридных плиток 15x15, 20x20 и 30x30 см и толщина 1—2 мм. Выпускается такая плитка различных цветов и рисунков. Не подвержена воздействию вредных веществ, водонепроницаема.
СТЕКЛЯННЫЕ ПЛИТКИ
Стеклянные плитки как правило белого, голубого, синего, бежевого и зеленого цвета. Размер стеклянных плиток 15x15, 20x20 и 30x30 см и толщина 8 мм. Данная плитка прочна и водонепроницаема. Стеклянная плитка не дорога.
КЕРАМИЧЕСКИЕ ПЛИТКИ
. Стандартная керамическая глазурованная плитка применяется для отделки стен внутри и снаружи помещения. Размер керамической глазурованной плитки 20x20,15x15 и 15x7,5 см и толщина 3—6 мм. Керамические плитки могут быть различных цветов и рисунков, рисунок может на нескольких плитках или на отдельной. Среди керамических плиток в последнее время пользуется популярностью плитка КЕРАМОГРАНИТ.
ПОЛИСТИРОЛЬНЫЕ ПЛИТКИ
Полистирольная плитка применяется при облицовки внутренних стен и перегородок. Полистирольная плитка отличается прочностью, имеет большую цветовую гамму, мало восприимчива к вредным химическим веществам. Размер полистирольной плитки 30x10, 15x15 и 10x10 см, толщиной 1,25—1,35 мм. Следует учитывать что данная плитка обладает низкой теплостойкостью, ее не следует применять около мест с повышенный тепловыделением
54. Растворы и клеи, используемые для нанесения плитки на поверхности.
Для крепления плиток при облицовке стен и устройстве полов применяют цементно-песчаные растворы. Доставленные на рабочее место облицовщика готовые растворы должны быть у д о б о у к л а д ы в а е м ы е, т.е. распределяться ровным сплошным слоем требуемой толщины, плотно прилегая к основанию.
Для плиточных работ используют цементно-песчаные растворы, дозируемые в частях по объему.
Для облицовки вертикальных поверхностей растворы, приготовляемые на цементе марки 400, имеют состав вяжущее : заполнитель —1:6, на цементах марки 500 — 600—1:8. Для увеличения пластичности в раствор вводят пластификаторы, например 5 %-ный водный раствор мылонафта в количестве 1,2 кг на 1 м3. Подвижность таких растворов 5 — 6 см; марка — не ниже 50.
ДЛЯ настилки плиточных полов растворы, приготовляемые на цементе марки 400, имеют состав вяжущее: заполнитель — 1:3, на цементах марки 500—1 : 3,5. Для уменьшения усадки при твердении раствора используют крупный песок с размерами зерен 1,2 — 3 мм. Подвижность растворов 5 — 6 см; марка — не ниже 150.
Растворы для облицовочных работ приготовляют централизованно на растворных заводах (узлах). При значительном удалении строящегося здания от растворного узла, а также при небольшом объеме облицовочных работ раствор приготовляют в передвижных растворо-смесителях цикличного действия
55.Подготовка плитки к работе.
Без правильной подготовки плитки к работе нельзя добиться хорошего качества облицовки. В подготовку плитки входят следующие операции:
сортировка плитки (по цвету, оттенку, качеству и размерам);
резка плитки;
вырезка круглых и прямолинейных отверстий.
Сортировку плитки по размерам осуществляют с помощью специальных шаблонов. Для этого плитку вставляют в шаблон сначала с одной стороны, затем с другой. Отсортированную по размеру плитку откладывают отдельно.
Одновременно с сортировкой плитки по размеру производят сортировку ее по цвету, тону и рисунку. Для этого выбирают эталонную плитку, с которой и сравнивают все остальные. При этом отбраковывают дефектные плитки.
Керамические плитки не должны иметь отбитых углов, выпуклостей, выбоин и трещин, наплывов и волнистости глазури, отклонения сторон от прямого угла более 0,5 мм, искривления поверхности.
При облицовке часто требуются неполномерные плитки, которые получают из целых. Для этого их режут или рубят.
Резку плитки производят резцом или стеклорезом. Сначала на плитке отмечают карандашом риски, где будет проходить разрез. К рискам прикладывают ровный твердый, прямолинейный предмет, по которому и производят разрез. Можно «откусить» плитку специальными кусачками (рис. 2).
Когда требуется большое количество неполномерных керамических плиток, применяют рычажные плиткорезы различных конструкций.
Вырезку круглых и прямолинейных отверстий производят в процессе облицовочных работ. Для выполнения круглых отверстий применяют специальный зажим. Сначала на лицевой поверхности плитки необходимо нанести контур будущего отверстия. Затем ее зажимают зажимом и острой стороной плиточного молоточка с лицевой стороны выдалбливают отверстие в плитке. Зажим не дает плитке вибрировать и раскалываться под ударами молоточка. Отверстие должно быть достаточным для того, чтобы вставить в него специальные кусачки, называемые так же клювом попугая. Кусачки вставляют в отверстие снизу. Откусывая маленькие кусочки от плитки, постепенно приближаются к нанесенному контуру отверстия. Неровные края отверстия зачищают наждачной бумагой.
Часто облицовка подходит к прямолинейному препятствию. Плитку режут на несколько частей. Этого можно избежать, вырезав прямоугольник непосредственно на самой плитке.
Неровные края также зачищают наждачной бумагой.
Более твердые и толстые плитки, особенно половые, можно легко разрезать при помощи угловой шлифовальной машинки с соответствующим диском. Высокая скорость вращения диска позволяет быстро и чисто разрезать керамическую плитку. Такие машинки снабжены защитным кожухом, предохраняющим работающего от разлетающихся мелких осколков плитки.
Кромки разрезанных плиток должны быть ровными, без сколов и повреждений лицевой поверхности. Неровности кромки зачищают рашпилем, на шлифовальном круге или наждачной бумагой.
56. Подготовка поверхностей под облицовку.
Бетонные, каменные и кирпичные стены для облицовки керамической плиткой очищают от штукатурки, пыли, грязи и особенно от следов гипсового раствора. Если поверхности недостаточно шероховаты, их насекают зубилом. Расстояние между насечками должно быть не более 50 мм.
На очищенные каменные и бетонные поверхности наносят набрызг из цементного раствора. Если стену необходимо выровнять, то по затвердевшему набрызгу, ориентируясь на маяки, наносят выравнивающий грунтовочный слой цементного раствора. Грунтовочный слой тщательно выравнивают (но не затирают) и наносят царапины скребком, гвоздевой Щеткой или другим острым предметом.
Если поверхность предварительно окрашена масляными или другими неводными составами, плитку можно наклеивать, не снимая окрасочный слой. Окраску, выполненную клеевыми или другими водными составами, обязательно нужно снять. Поверхность грунтуют разбавленным клеевым составом. Гладкие поверхности перед грунтовкой обрабатывают наждачной бумагой.
В зависимости от применяемого материала возможны отклонения от указанной технологии. Например, деревянные и гипсокартонные поверхности штукатурят с применением
металлической сетки с ячейками 30 х 30 мм. Сетку прочно крепят к перегородкам гвоздями, забивая их в шахматном порядке с промежутком 100 мм. Металлическую сетку необходимо изолировать от деревянной поверхности слоем рубероида. После этого поверхность штукатурят и облицовывают.
Поверхность, предназначенную для облицовки, провешивают и размечают. С учетом толщины раствора в углах поверхности, чуть выше верхней границы облицовки, вбивают гвозди и натягивают шнур. В последовательности, описанной в разделе «Штукатурные работы», устанавливают маячные гвозди во всех основных точках. С помощью плитки и линейки размечают поверхность, подсчитывая количество плиток в рядах, возможные половинки и т.д.
Если облицовка ведется в помещении, где нет полов, необходимо наметить линию чистого пола, по ней установить рейки, которые будут поддерживать первый ряд плиток. Если полы существуют, первый ряд плиток непосредственно примыкает к ним.
Для устройства полов из керамических плиток необходимо подготовить жесткое ровное основание. Для этого делают цементную стяжку, от качества которой во многом зависит качество пола. При помощи цементной стяжки выравнивают поверхность и придают заданные уклоны для стока воды.
57. Разметка вертикальных поверхностей под облицовку.
Прежде чем приступить непосредственно к облицовке, необходимо точно определить расположение плиток на поверхности. Если расстояние от вертикальных шнурок на стене не кратна ширине плитки с учетом толщины шва (для вертикальных поверхностей ширину шва принимают 2...4 мм), то на поверхности будут неполномерные плитки. Визуально лучше выглядит стена с симметричным расположением плиток, т. е. неполномерные плитки находятся при этом в углах. Неполномерные плитки должны быть по размеру не менее половины целой плитки, иначе они будут выглядеть не очень красиво. Чтобы определить ширину неполномерных плиток, необходимо сначала измерить расстояние между вертикальными шнурками. Перед началом облицовки насухо раскладывают плитки по этому расстоянию от середины с учетом швов. Таким образом, определяют число целых плиток и размеры неполномерных плиток.
58. Технология облицовки плиткой вертикальных поверхностей.
Облицовку стен ведут снизу вверх горизонтальными рядами (рис. 1). Каждый ряд начинают с укладки маячных плиток. Первые две маячные плитки устанавливают на рейке возле вертикальных шнурок, отступив от них на ширину шва. Каждую плитку тщательно выверяют по уровню. Плоскость и боковые грани плитки должны быть строго вертикальны, верхнее ребро - горизонтально. От точности установки маячных плиток будет зависеть качество облицовки. Установив на крайние маячные плитки металлические плиточные уголки (причалки), натягивают между ними резинку причалку. Можно прибить штыри и на них закрепить причалку. Но с каждым новым рядом штыри придется каждый раз перебивать, что усложнит работу. Плиточные уголки легко снимаются и надеваются на плитку. Причальный шнур показывает верхний горизонтальный уровень прохождения плиток и толщину облицовки. Между маячными плитками на рейке устанавливают маячный ряд. При этом каждую плитку проверяют по уровню. Чтобы плоскость плитки не выступала из плоскости облицовки, постоянно прикладывают правило на две крайние маячные плитки и корректируют каждую новую плитку. Устанавливая плитки, контролируют также вертикальность и горизонтальность швов. Чтобы швы были одинаковыми, можно применить дистанционные крестики или скобы. Их закладывают между горизонтальными и вертикальными гранями плиток и убирают после схватывания раствора.
Рисунок 1. Облицовка маячного ряда Рисунок 2. Способы облицовки стен глазурованными керамическими плитками: а – вразбежку; б – шов в шов; в – по диагонали
В таком же порядке укладывают плитки остальных рядов.
В ходе облицовки швы между плитками стараются оставлять незаполненными, чтобы ускорить твердение прослойки. А после облицовки всей поверхности швы аккуратно прочищают острым предметом, а затем приступают к заполнению швов. Швы заполняют цементным раствором состава 1:1 или 1:2 или специальными затирками. Облицовка завершается промывкой поверхности

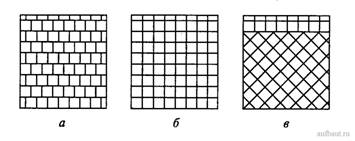

Существует три способа облицовки стен глазурованными керамическими плитками (рис. 1): вразбежку, шов в шов, по диагонали.Рис 2
59. ТРЕБОВАНИЯ К ГОТОВНОСТИ ЗДАНИЯ ПЕРЕД ОБЛИЦОВОЧНЫМИ РАБОТАМИ
До начала плиточных работ должны быть закончены следующие работы:
над отделываемыми помещениями смонтировано не менее двух этажей или устроена кровля;
закончены все общестроительные и монтажные работы;
установлены оконные и дверные коробки;
проложены скрытые сети электропроводки;
завершены санитарно-технические работы, исключая установку приборов;
устроено основание под полы (гидроизоляция и стяжка);
смонтированы и опрессованы санитарно-технические разводки стояков к приборам (отопительные, водопроводные и газовые);
установлены ванны;
проведена проверка стен, перегородок и перекрытий;
устранены выявленные дефекты.
Плиточные работы на лестничных площадках не начинают до тех пор, пока не смонтирована шахта лифта и не установлены проступи по ступеням марша и лестничные ограждения.
Требования к поверхностям, предназначенным под облицовку:
основания под плиточные полы должны быть подготовлены так, чтобы толщина растворной прослойки была не более 15 мм;
вертикальные поверхности не должны иметь таких отклонений по вертикали, которые увеличивали бы толщину прослойки более чем на 15 мм;
перегородки должны быть жестко закреплены и установлены вертикально.
60. Подготовка оснований под устройство полов.
Полы из плиток укладывают по жесткому основанию — бетонной подготовке или цементно-песчаной стяжке на растворе или мастике.
Подготовка оснований под полы из плитки, укладываемой на растворе, предусматривает контроль ровности и горизонтальности поверхности, устранение местных неровностей и других дефектов.
Ровность основания контролируют двухметровой рейкой, перемещаемой по поверхности в продольном и поперечном направлениях. Просветы между рейкой и поверхностью основания не должны превышать 10 мм.
Горизонтальность основания проверяют рейкой с уровнем. Отклонение поверхности основания от горизонтали или заданного уклона должно быть не более 0,2 % от длины или ширины помещения. Например, при длине помещения 25 м отклонение не должно превышать 50 мм.
При устранении местных неровностей обнаруженные выпуклости срубают, а впадины выравнивают полимерцементным раствором. Участки основания, загрязненные маслом или жиром, вырубают и заделывают свежеуложенным раствором. Повреждения стяжки и неровности глубиной более 10 мм выравнивают цементно-песчаным раствором состава 1:3.
Для лучшего сцепления растворной прослойки плиточных полов поверхность основания обрабатывают стальными механическими щетками, а бетонную подготовку насекают бороздами глубиной 3 — 5 мм.
Выбоины, раковины и другие западающие места глубиной до 15 мм очищают от грязи и пыли, затем грунтуют специальным раствором, после чего выравнивают цементно-песчаным раствором, заглаживая поверхность шпателем.
61. Подготовка гидроизоляции под устройство полов.
Плотную водонепроницаемую прослойку из обмазочных, рулонных и других материалов называют гидроизоляцией. Она защищает конструктивные элементы здания от воздействия воды, жидкостей и обеспечивает нормальные условия эксплуатации помещений.
Выполняют три вида гидроизоляции:
окрасочную — 2 — 3-слойное покрытие поверхности строительных конструкций битумными или синтетическими мастиками, эпоксидными смолами;
в виде стяжки из цементного или асфальтного раствора, уложенного толщиной 15 — 30 мм;
оклеечную — сплошной 2 —4-слойный ковер из рубероида, толя или других рулонных материалов.
Чаще всего устраивают оклеечную гидроизоляцию полов. Выполняют такую изоляцию в определенной технологической последовательности:
выравнивание, очистка и огрунтовка изолируемой поверхности, очистка и раскрой рулонного материала, наклеивание рулонного ковра.
Основание считают ровным, если при проверке контрольной рейкой просвет между основанием и рейкой не превышает 5 мм. Неровности (бугры) срубают, а выбоины и раковины заделывают цементным раствором. Места примыкания полов к стенам скругляют под углом 45° слоем цементного раствора
Выровненную поверхность очищают от мусора и пыли металлическими щетками или сжатым воздухом. Затем основание покрывают (грунтуют) горячей или холодной битумной мастикой, чтобы закрепить верхний слой основания и обеспечить лучшее сцепление с ним ковра оклеечной изоляции. Грунтовку наносят сплошным слоем с помощью щетки или кисти , начиная от отдаленной стороны помещения, приемом «на себя». Рубероид, стеклорубероид и другие материалы с минеральной посыпкой раскатывают и протирают ветошью, смоченной в соляровом масле. При этом удаляется лишняя минеральная посыпка, рулонные материалы приобретают эластичность и улучшается сцепление с основанием при наклеивании. Полотнища выдерживают в раскатанном состоянии в течение суток, чтобы не было вздутий и волн при наклеивании. Затем на верстаке или бойке полотнища раскраивают на заготовки требуемой длины, которые потом закатывают (обратной стороной внутрь) в рулоны и доставляют к месту работы.
Перед наклеиванием рулой раскатывают и размечают местоположение наклеиваемых полотнищ . Расположение первого полотнища отмечают мелом. Горячей битумной мастикой промазывают нижнюю сторону рулона (конец длиной 60 — 70 см) и основание. Намазанный конец рулона приклеивают к основанию. и притирают шпателем . сначала вдоль оси, потом от оси к краям (под углом 30 — 35°), а затем вдоль кромок полотнища, чтобы не было складок и пузырей.
62. Устройство цементно-песчаных стяжек под устройство полов
Прочность и долговечность лицевого покрытия облицовок зависят от качества выполненных подготовительных работ. Одной из операций подготовительных работ является устройство стяжки.
Стяжки устраивают, когда необходимо выровнять основание, придать покрытию заданный уклон, создать прочный слой по нежестким элементам покрытия (например, по звуко-, теплоизоляции), защитить гидроизоляцию от механических повреждений.
Чаще всего устраивают монолитные стяжки из цементного раствора или бетона.
Перед началом работ производят подготовку основания. Очищают поверхность от пыли, грязи и строительного мусора.
Чтобы определить уровень пола, на стенах помещения при помощи водяного уровня или нивелира фиксируют уровень чистого пола. Стяжка будет ниже уровня чистого пола, так как на ней будет облицовка на прослойке.

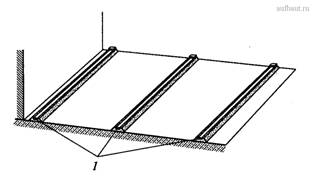

Для того чтобы стяжка была ровной, строго горизонтальной или имела необходимый уклон, на поверхности через каждые 1,5...2 м устанавливают маяки (рис. 1) высотой, равной заданной толщине стяжки (3...5 см). Маяки выполняют из маячных реек - деревянных брусков 1 соответствующей толщины или стальных труб нужного диаметра. Деревянные рейки не так долговечны, как трубы, потому что от постоянного взаимодействия с раствором они коробятся. Уровень верха маяков должен соответствовать отметкам, нанесенным на стены. Маячные рейки устанавливают на крепежные марки, утапливая их до необходимой отметки. Марки выполняют из цементного раствора.
