Рис. 9.5. Штукатурные форсунки пневматического действия
В обоих типах форсунок регулирование скорости выхода раствора (во избежание излишнего распыления раствора и увеличения его потерь) производят изменением подачи сжатого воздуха с помощью вентиля 3.
Скорость движения растворной смеси на выходе из сопла форсунки (м/с)
где Арф — перепад давления на входе и выходе из сопла форсунки, Па; рр — плотность раствора, кг/м3.
Перепад давлений Арф зависит от подвижности раствора и составляет 0,2...0,5 МПа для его подвижностей 12...7 см, причем большие значения перепада соответствуют меньшей подвижности раствора.
Расход раствора через сопло форсунки (м3/с)
где ц — коэффициент расхода, учитывающий сужение струи раствора и уменьшение действительной скорости истечения по сравнению с теоретической; g = 9,81 м/с2 — ускорение свободного падения; Ас = к d2JA — площадь поперечного сечения отверстия сопла форсунки, м2; dc — диаметр отверстия сопла форсунки, м.
Значения коэффициента расхода р зависят от отношения dc /D, где D — диаметр входного отверстия форсунки, м (для dc/D = 0,3 р = 0,64; для dc/D = 0,5 р = 0,67; для dc/D = 0,7 р = 0,71).
В форсунках механического действия дробление и нанесение раствора осуществляются за счет использования кинематической энергии потока раствора, поступающего в форсунку под давлением, создаваемым растворонасосом. В ФШМ применяют щелевые сопла, формирующие плоский факел. Форсунками наносят штукатурные растворные смеси подвижностью от 9 см и более. Их выпускают двух видов — с регулируемой и нерегулируемой щелью (напором).
Форсунки с нерегулируемой щелью-напором (рис. 9.6, а). Раствор под давлением проходит через прорезь в диафрагме (плоское резиновое сопло 1 с плоской прорезью (щелью) длиной I) и благодаря упругому сопротивлению диафрагмы дробится и выбрасывается в виде плоского веерообразного факела. Форма и длина факела раствора в таких форсунках зависят от упругих свойств материала диафрагмы. Основное достоинство форсунок с нерегулируемой щелью — простота конструкции, недостаток — невозможность формирования формы факела при изменении подвижности штукатурного раствора. Этот недостаток устранен в форсунках с регулируемой щелью.

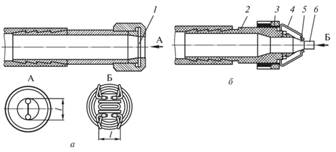

Рис. 9.6. Штукатурные форсунки механического действия
Форсунки с нерегулируемой щелью (напором) выпускают трех типоразмеров с расходом раствора 1,0; 2,0 и 4,0 м3/ч и длиной щели / соответственно расходу раствора 35, 40 и 45 мм и подбираются по производительности растворонасоса.
Форсунка с регулируемой щелью (рис, 9.6, б) состоит из трубчатого резинового наконечника 6, пережимаемого на выходе (с целью изменения длины щели /) двумя плоскими пластинами 5, шарнирно закрепленными на упругих проволочных рамках 4. Рамки шарнирно прикреплены к корпусу 2 форсунки. Для регулировки щели сопла на корпусе форсунки имеется регулировочная гайка 3, которая при вращении и перемещении вдоль корпуса форсунки поджимает проволочные рамки, в результате чего изменяются длина и ширина щели.
Задание: составить краткий конспект
