Тема: Растворосмеситель его назначение и устройство.
Штукатурные работы 1С 02.02. 2022
Тема: Растворосмеситель его назначение и устройство.
Растворосмесители предназначены для приготовления растворных смесей. По принципу действия растворосмесители подразделяют на машины периодического (цикличного) и непрерывного действия. В машинах периодического действия процесс перемешивания и выдачи готового раствора проходит через определенные промежутки времени. Производительность этих машин характеризуется вместимостью смесительного барабана. В растворосмесителях непрерывного действия процессы загрузки, перемешивания и выдачи готового раствора происходят непрерывно. Эти машины характеризуются часовой производительностью.
По способу перемешивания составляющих для растворов растворосмесители разделяют на смесители с принудительным перемешиванием под действием вращающихся лопастей (СО-23В) и гравитационные, т.е. перемешиванием при свободном падении составляющих в барабане.
По способу установки машин на месте работ различают передвижные и стационарные растворосмесители. Передвижные растворосмесители отличаются небольшой вместимостью барабана; их применяют для работы непосредственно на строительных площадках в течение непродолжительного времени. Стационарные растворосмесители применяют на растворных заводах и узлах.
По вместимости смесительного барабана различают цикличные растворосмесители малой (до 100 л) и средней (150 и 325 л) вместимости.
2. Устройство растворосмесителей СО-46Б, СО-23В, СО-26В

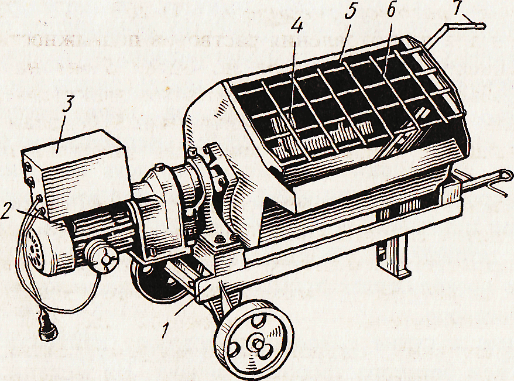

Растворосмеситель СО-46Б:
1 — тележка, 2 — электродвигатель, 3 — электрошкаф, 4 — лопасть, 5 — смесительный барабан, 6 — ограждение загрузочного отверстия, 7 — рукоятка
Передвижные растворосмесители цикличного действия (ГОСТ 16349—85) СО-46Б, СО-23В, СО-26В предназначены для приготовления растворных смесей на объектах с небольшим объемом работ. Благодаря малым габаритам эти растворосмесители могут быть использованы в отделываемых помещениях.
Растворосмеситель СО-46Б (ТУ 22-5728—84) предназначен для приготовления строительных растворов подвижностью не менее 5 см с размером заполнителя не более 5 мм на объектах с небольшим объемом работ, обеспеченных электроэнергией и водой. Растворосмеситель представляет собой передвижную машину периодического действия с кратковременным режимом перемешивания. Рама тележки, на которой крепится барабан, представляет собой сварную конструкцию с двумя ходовыми колесами, опорами и рукоятью для передвижения по строительной площадке.
Техническая характеристика растворосмесители СО-46Б
Вместимость по загрузке сыпучими материалами, л 80
Частота вращения рабочих органов, с 1,7
Время перемешивания, с 105
Электродвигатель:
тип трехфазный асинхронный
мощность, кВт. 1,5
напряжение, В 220/380
частота вращения, с 24
Габаритные размеры, мм 1535x570x1140
Масса, кг 200
Цикличный растворосмеситель СО-26В (ТУ 22-5728—84) предназначен для приготовления растворов подвижностью не менее 5 см с крупностью заполнителя не более 5 мм на объектах с небольшим объемом работ при отсутствии электроэнергии. Растворосмеситель имеет тележку, смеситель-ный барабан с валом и перемешивающими лопастями, двигатель внутреннего сгорания, редуктор и ограждения.
Рама тележки представляет собой сварную конструкцию, на которой крепится смесительный барабан. Он состоит из сварного корпуса, квадрат-ного лопастного вала, на котором равномерно по окружности закреплены четыре лопатки с резиновой накладкой, повернутые относительно оси сме-сителя на 45 °. Двигатель внутреннего сгорания, установленный на раме тележки, передает вращение через муфту и редуктор на вал смесительного барабана. Лопастный вал вращается в подшипниках, установленных в крон-штейнах. При разгрузке барабан поворачивают в опорах с помощью рукояти. Загрузочное отверстие снабжено ограничительной решеткой. Уплотнения подшипниковых узлов надежно защищают подшипник от попадания раствора.
Техническая характеристика растворосмесителя СО-26В
Вместимость, л:
по готовому замесу 65
по загрузке сыпучими материалами 80
Частота вращения рабочих органов, с- 1,7
Время перемешивания, с 105
Двигатель внутреннего сгорания:
тип 2СД-М1-11
мощность, кВт 1,47
Габаритные размеры, мм 1670х590х1045
Масса, кг 225
Растворосмеситель СО-23В (ТУ 22-5210—82) особенно удобен для приготовления растворов из сухих смесей непосредственно на рабочем месте или вблизи него. На раме растворосмесителя расположена откидная траверса, на которой смонтировано приводное устройство, состоящее из электродвигателя 6 и редуктора с лопастным валом. Траверса соединена с валом шарнирно, что дает возможность поворачивать ее вокруг горизонтальной оси и тем самым фиксировать в трех положениях: рабочем, транспортном и холостом. Раствор приготовляют в приставном бункере 2. Чтобы бункер не вращался во время перемешивания раствора, к траверсе прикреплена неподвижная

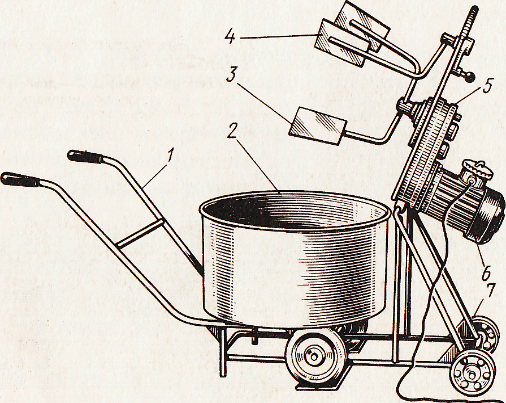

Растворосмеситель СО-23В:
1 — тачка, 2 — бункер, 3, 4 — вращающаяся и неподвижная лопасти, 5 — трехступенчатый редуктор, б — электродвигатель, 7—колеса рамы тележки
лопасть 4, способствующая завихрению и лучшему перемешиванию раствора.
Техническая характеристика растворосмесителя СО-23В
Вместимость, л:
по готовому замесу ..........
по загрузке сыпучими материалами Электродвигатель:
тип ...................
мощность, кВт . . напряжение, В . . частота вращения, с~ частота, Гц.....
65 80
трехфазный асинхронный 1,5 380 50 50
Габаритные размеры, мм.................1480x710x1000
Масса (с двумя бункерами-тачками), кг ........
Задание: составить краткий конспект
