Выбор элементов диаграммы
Выбор типа диаграммы — относительно простая задача, так как он ограничен (хотя даже это не мешает некоторым выбирать неподходящие варианты). Но это только начало. Далее приводится контрольный список тех элементов, на которые стоит обратить внимание при построении диаграммы. Мы не будем подробно разбирать каждый из указанных пунктов, так как это не входит в задачи этой книги. Скорее, это подсказка для вас, с чего можно начать. Если вы хотите получить более глубокие знания, я вновь рекомендую обратиться к тем книгам, которые я перечислял в начале главы. Многие из элементов этого контрольного списка могут показаться очевидными; тем удивительнее, сколько встречается диаграмм, построенных с нарушением одного или нескольких из этих критериев, что не может не сказаться на их эффективности.
КОНТРОЛЬНЫЙ СПИСОК ДЛЯ ВИЗУАЛИЗАЦИИ ДАННЫХ
Визуализация данных включает множество элементов, каждый из которых требует пристального внимания. Один неверный выбор, например цвета с малым контрастом, мелкий шрифт, неподходящий тип диаграммы — и все визуальное представление испорчено. Далее приводятся элементы полезного контрольного списка Стефани Эвергрин. В полной версии списка можно найти подробное описание каждого пункта.
Фокусировка сообщения
Цель создания презентации — четко донести свое сообщение до аудитории. Для этого в вашем арсенале имеется целый ряд средств: шрифты, линии сетки, ориентация страницы. Еще одно средство — выделение цветом. Один из способов сделать сообщение сфокусированным — показывать только данные, представляющие интерес. К сожалению, иногда это может привести к отрыву от контекста. Например, предположим, что, согласно графику, Япония производила 260 тераватт-час энергии в 2009 году. Этого много или мало? Я понятия не имею. Зато все сразу становится ясно, если оставить эти данные в контексте, но выделить цветом (рис. 7.6). Мы сразу же увидим показатели, касающиеся Японии, благодаря выделению названия жирным шрифтом и более светлому цвету столбца диаграммы. А благодаря дополнительным данным относительно других стран можно интерпретировать данные о Японии: ее уровень производства электроэнергии был высоким, но составил 1/3 от уровня производства США.

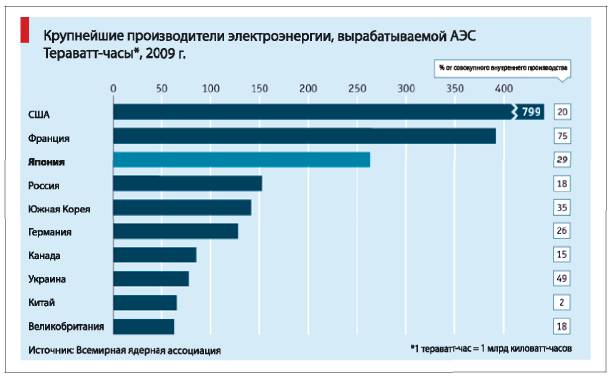

Рис. 7.6. Пример эффективного использования выделения цветом. При представлении данных о Японии название страны выделено жирным шрифтом, а столбец диаграммы обозначен более светлым цветом. Это позволяет сфокусироваться на данных относительно Японии, которые, тем не менее, остаются в контексте
Источник: http://theeconomist.tumblr.com/post/3880075172/daily-chart-the-worlds-largest-nuclear-energy
Это удачный пример, как при помощи цветового выделения можно усилить сообщение. Рассмотрим противоположный случай. Следует избегать того, что Стефани Эвергрин назвала «синдром Марты Стюарт»[113], то есть чрезмерного украшательства диаграммы. Все должно быть просто. Исключите «графический мусор» и излишества и сконцентрируйтесь на данных и сообщении.
Термин «графический мусор» ввел в употребление Эдвард Тафти для обозначения элементов, отвлекающих внимание. «Графический мусор» — все визуальные элементы диаграмм и графиков, в которых нет необходимости для понимания представленной информации или которые отвлекают от нее. Минималистский подход Тафти отличается категоричностью. Я предпочитаю более умеренное и прагматичное определение Роберта Косары — «любой элемент диаграммы, который не способствует прояснению сообщения»[114]. Косара признает, что в некоторых случаях может быть необходимо внести дополнительные элементы в диаграмму для выделения специфических компонентов, чтобы усилить основное сообщение или историю.
На этом этапе во многих книгах по визуализации данных (в том числе и Эдварда Тафти) для иллюстрации «графического мусора»[115] приведены диаграммы и графики, взятые из USA Today. Я не буду этого делать, а остановлюсь на новом золотом стандарте — слайды программы PRISM Агентства национальной безопасности США (рис. 7.7).

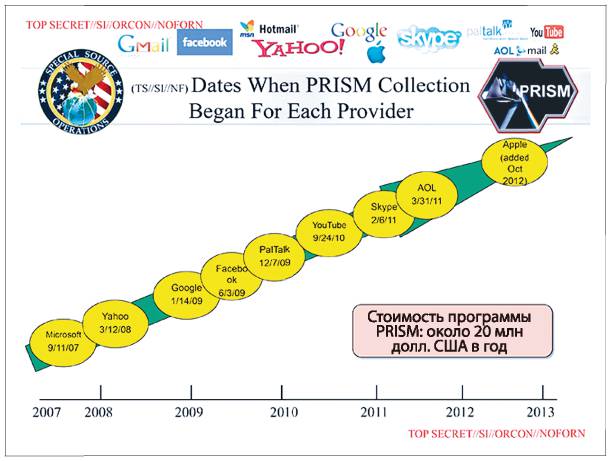

Рис. 7.7. Слайд программы PRISM АНБ США, переполненный «графическим мусором»
Источник: https://www.theguardian.com/world/interactive/2013/nov/01/prism-slides-nsa-document
На рис. 7.7 представлена хронологическая шкала, когда разные технологические компании присоединились к программе АНБ по массовому негласному сбору информации. Это основное сообщение, но из-за множества дополнительных графических элементов внимание от него отвлечено. В верхней части слайда беспорядочно размещены 11 логотипов. Они соотносятся с желтыми овалами, но не в пропорции 1: 1 (желтых овалов всего девять). Они только отвлекают внимание пользователя. Кроме того, на слайде размещены логотип самой программы и подразделения АНБ. Более того, на нем есть еще и зеленая стрелка. Какова ее роль? Почему данные расположены по возрастающей? Это все «графический мусор».
Подобные украшательства отвлекают внимание от основного сообщения по двум причинам:
• пользователь тратит время на рассматривание и обдумывание других элементов;
• пользователю сложно определиться, на чем сосредоточить внимание.

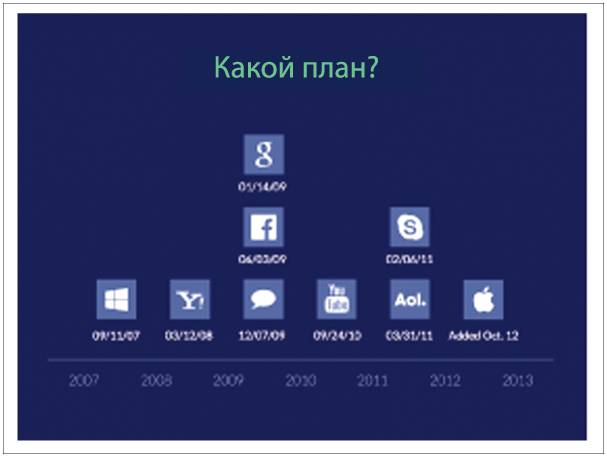

На рис. 7.8 приведен один из возможных вариантов исправления этого слайда. Автор слайда — Эмилэнд де Куббер. На слайде условно выделены два важных блока данных: компании и время их присоединения к программе. Девять компаний — девять логотипов.
Рис. 7.8. Вариант слайда, предложенный Эмилэндом де Куббером
Источник: https://www.slideshare.net/EmilandDC/dear-nsa-let-me-take-care-ou
Можно почти моментально уловить общую картину и посчитать количество компаний за каждый из указанных периодов времени (1, 1, 3, 1, 2, 1). А бросив второй взгляд на слайд, можно сосредоточиться на логотипах и понять, о каких именно компаниях идет речь. Этот вариант не идеален, но визуально информация представлена на нем более эффективно, чем на оригинальном слайде.
Организация данных
То, как будет организовано представление информации на диаграмме, зависит от выбора диаграммы, и наоборот. В рамках ограничений, которые накладывает выбор диаграммы, по-прежнему остается важным структурный выбор, например, как расположить столбцы диаграммы — горизонтально или вертикально. Самое удивительное, что даже на этом уровне есть небольшие вариации в том, как можно представить данные, так что это существенно повлияет на сообщение.
На рис. 7.9 показан среднегодовой размер оплаты труда госслужащих в Великобритании по тарифным разрядам и с делением по гендерному признаку.

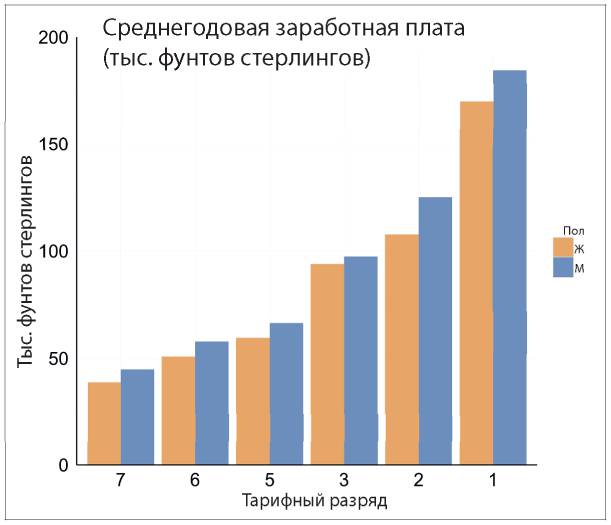

Рис. 7.9. Среднегодовая заработная плата (в тыс. фунтов стерлингов) госслужащих в Великобритании по тарифным разрядам (более низкая цифра разряда означает более высокую должность) и с делением по гендерному признаку
Источник: http://news.bbc.co.uk/2/hi/business/8044720.stm
С диаграммой все в порядке. У нее понятное название и обозначения осей. По оси х представлены тарифные разряды по возрастающей слева направо, как и следовало ожидать, учитывая, что в западной традиции принято направление чтения слева направо (хотя несколько вводит в заблуждение, что номера тарифных разрядов, наоборот, уменьшаются в порядке значимости). Ось y тоже нареканий не вызывает. Нет усечения по вертикальной оси. Интервал в 25 тыс. фунтов стерлингов кажется оправданным. При составлении диаграммы был богатый выбор цветовой палитры.
В итоге выбрали основной голубой цвет (который обычно ассоциируется с мужским полом) и дополнительный оранжевый для обозначения женского пола. Выбор вполне обоснован. В этой диаграмме нет грубых ошибок.
А теперь посмотрите, что получится, если во всех тарифных разрядах поменять местами столбцы, обозначающие пол (рис. 7.10).

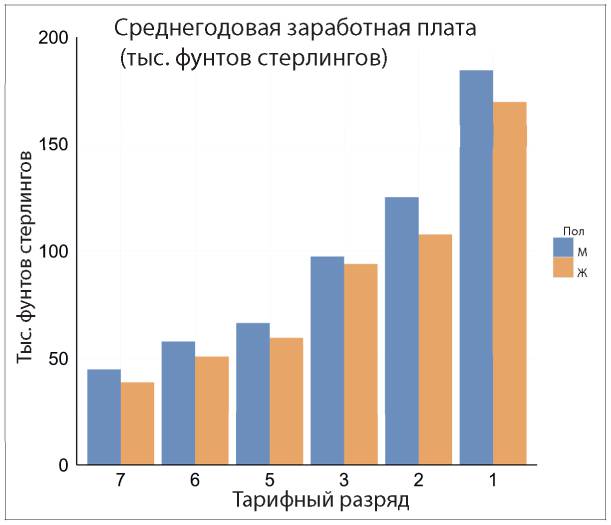

Рис. 7.10. Та же самая диаграмма, что и на рис. 7.9, за исключением того, что во всех тарифных разрядах поменяли местами столбцы, обозначающие пол. Вам не кажется, что неравенство в заработной плате по гендерному признаку бросается в глаза сильнее?
Удивительная разница. Те же самые данные, те же самые оси, те же самые интервалы и цветовая схема. Всего одно небольшое изменение кардинальным образом меняет восприятие неравенства в оплате труда у мужчин и женщин[116]. Основное сообщение, о неравенстве оплаты труда, становится гораздо более наглядным. Первая диаграмма построена правильно, просто вторая — более наглядная.
Думаю, из этого примера очевидно, что каждая диаграмма, которую вы строите, требует индивидуального подхода. К тому же необходимо развивать в себе критическое восприятие. Этот навык приходит с практикой, в процессе работы со случаями, подобными этому. Поэтому всем специалистам по работе с данными я настоятельно рекомендую ознакомиться с книгами, которые я упоминал в начале этой главы, изучить метод trifecta checkup Кайзера Фанга — метод проверки диаграмм на наличие «графического мусора»[117], а также посещать семинары по визуализации данных и, самое главное, практиковаться. Изучайте диаграммы из Wall Street Journal, New York Times и The Economist — все они задают очень высокую планку качества. Что делает их такими эффективными и где у них бывают проколы? (Да, такое тоже случается.) Сравните диаграммы в /r/dataisbeautiful/[118] и r/dataisugly[119]. Почему первые такие ясные, а вторые такие бестолковые? Спросите себя, что бы вы сделали иначе.
Подача данных
В этом разделе мы поговорим о способах подачи сделанных выводов. Во-первых, кратко остановимся на инфографике, которая в последнее время пользуется особенной популярностью у специалистов по маркетингу. Во-вторых, изучим гораздо более важную тему дашбордов. Как уже говорилось в начале книги, многие компании считают, что у них развито управление на основе данных, просто потому что их сотрудники пользуются множеством дашбордов. Дашборды и отчеты о состоянии работ, несомненно, стали полезным и одним из наиболее распространенных инструментов. Мы рассмотрим несколько типов дашбордов и обсудим их пользу (или отсутствие таковой) для процесса принятия решений.
ИНФОГРАФИКА
В контексте управления на основе данных я не большой поклонник инфографики: сегодня инфографика превратилась в «веселые картинки», приправленные парой фактов, которые обычно создают дизайнеры, а не аналитики. По моему мнению, у подобной инфографики слишком низкое соотношение данных и чернил (data-to-ink ratio), как его определил Эдвард Тафти. Фактически в большинстве случаев инфографика страдает от «графического мусора» и от недостатка данных. Например, на рис. 7.11 в забавной и визуально привлекательной форме представлен размер мозга у животных с разной массой тела.
Рис. 7.11. Инфографика Big Thinkers из книги Роджерса и Блечмана (2014) Information Graphics: Animal Kingdom. Big Picture Press
При этом более лаконичной и эффективной формой для представления этих данных могла бы стать столбиковая диаграмма или таблица:
На самом деле интересно здесь другое — отношение массы мозга к общей массе тела. Диаграмма, отражающая это соотношение, содержит одно из удивительнейших открытий сравнительной биологии — закон масштаба. На рис. 7.12 показано, что масса мозга относительно общей массы тела уменьшается с увеличением массы тела[120].

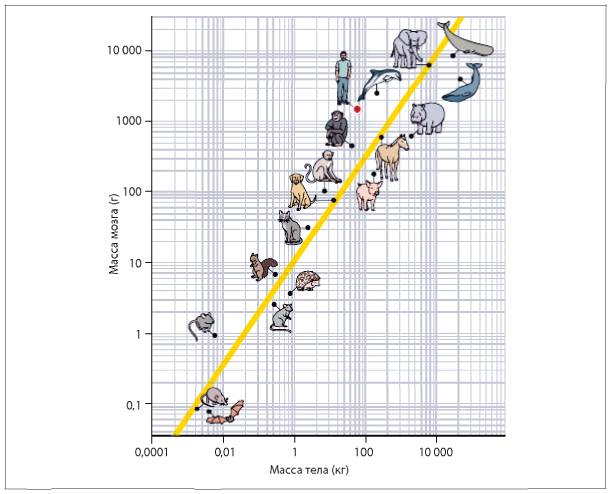

Рис. 7.12. Соотношение массы мозга и общей массы тела. (Обратите внимание: обе оси логарифмические, но интервал по оси х составляет 100х, а интервал по оси y — только 10х).
Источник: Dongen P. A. M. 1998. Brain Size in Vertebrates. Из книги The Central Nervous System of Vertebrates, Vol 3. Ed. by R. Nieuwenhuys et al., Springer
Я намеренно выбрал такой пример для иллюстрации своей мысли. Это инфографика из книги для детей, поэтому ее задача — быть увлекательной, информативной и запоминающейся. Она отлично с этим справилась. Однако когда речь заходит о компании с управлением на основе данных, такая инфографика будет бесполезна для внутреннего использования и для процесса принятия решений. Я не отрицаю, что в некоторых случаях выбор инфографики может оказаться оправданным. Недавно моя команда представила в виде инфографики наши результаты за год. Мы показывали ее на общем собрании сотрудников. Аудитория была разнообразной и преимущественно не технической, а наша цель состояла в том, чтобы быстро пройтись по наиболее важным событиям года. Так что в этой ситуации формат инфографики был уместен. Также уместен он может быть для внешней коммуникации с широкой публикой.
Интересно, что, согласно результатам последних исследований, «графический мусор», пиктограммы, цвет и контраст делают диаграммы запоминающимися[121]. И всеми этими элементами изобилует инфографика. Тем не менее еще раз повторю свою основную мысль: цель визуализации данных — стимулировать коммуникацию, ведущую к конкретным действиям. Руководителям требуется информация высокого качества, чтобы они могли не только запомнить основную мысль, но и оценить ее и убедиться, что решение, которое они собираются принять, правильное.
Пользователь должен быстро и без усилий увидеть те центральные пункты, которые отражают представленные данные, а «графический мусор» этому препятствует.
ДАШБОРДЫ
Многие компании ошибочно измеряют степень управления на основе данных количеством производимых ими отчетов и числом дашбордов, которыми они пользуются. Дашборды очень полезны и могут поддержать ряд видов деятельности, например обеспечить интерфейс для сбора данных, составления специализированных отчетов, оповещений, а также отобразить в удобном виде прогнозы и прогнозные модели. Дашборды можно условно разбить на три категории:
• управленческие или стратегические;
• аналитические;
• операционные.
Стратегические дашборды (рис. 7.13) обеспечивают общий обзор деятельности компании и, как правило, концентрируются на системе показателей (например, KPI и их цели). Дашборд должен просто и быстро помочь увидеть, достигает ли компания поставленных целей и есть ли у руководства поводы для беспокойства. Иными словами, она должна держать руку на пульсе компании и показывать обзорную картинку с высоты 15 км. В основном стратегическими дашбордами пользуется высшее руководство компании, но в компании с управлением на основе данных доступ к этим инструментам есть у более широкой аудитории.

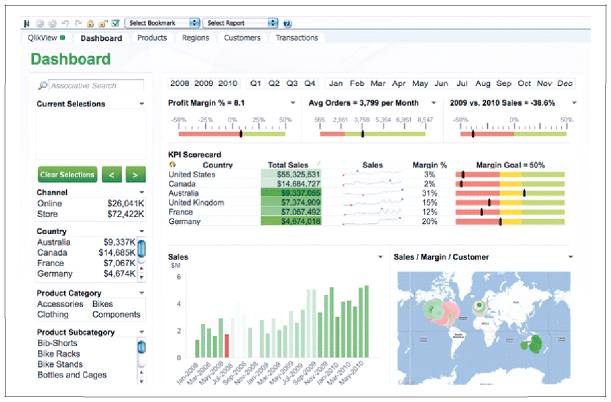

Рис. 7.13. Дашборд для топ-менеджмента компании на платформе QlikView (http://www.qlik.com/us/) показывает KPI по продажам в региональном разрезе
Аналитические дашборды (рис. 7.14) отражают основные тенденции развития и показатели в рамках одного подразделения компании или направления деятельности, например цепочку продаж, маркетинг или цепочку поставок. Обычно они имеют интерактивный характер и дают пользователю возможность тщательного изучения необычного тренда или резко отличающихся показателей, а также позволяют находить данные.

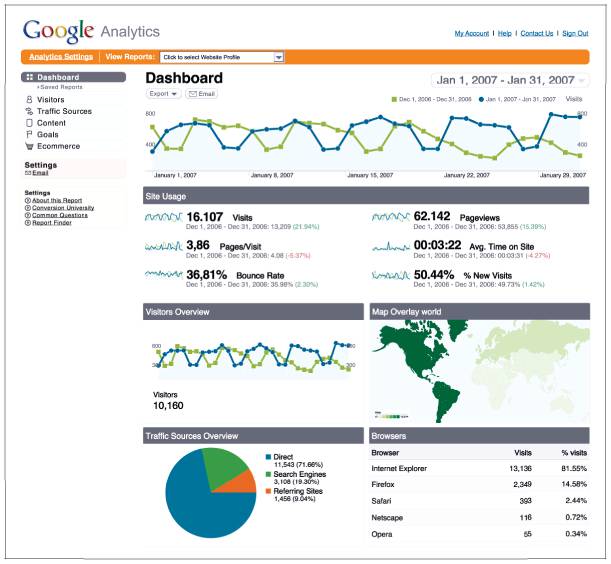

Рис. 7.14. Пример аналитического дашборда о посетителях сайта от Google Analytics
В основном аналитические дашборды используют в своей работе аналитики и руководители подразделений.

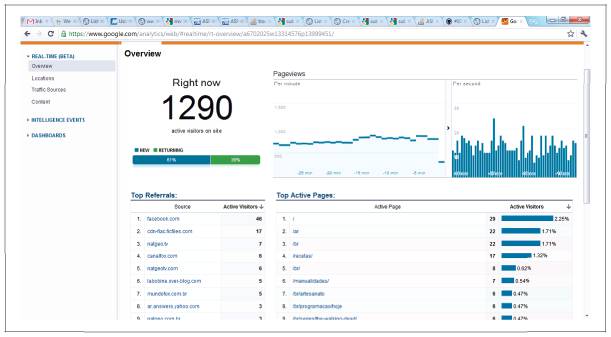

Наконец, операционные дашборды (рис. 7.15) дают подробное представление об отдельных аспектах ведения бизнеса, таких как, например, объем продаж в режиме реального времени, интернет-трафик, практические случаи при работе с клиентами или время ожидания, когда вы пытаетесь дозвониться клиенту. Обычно они используются для оповещения, а также в работе сотрудников, которые могут предпринять немедленные действия, например подключить дополнительные серверы, переключить коллег с выполнения одной задачи на другую, чтобы сократить количество необработанных заказов.
Рис. 7.15. Пример операционного дашборда. Он также сформирован при помощи Google Analytics, но представляет информацию более детально, чем на рис. 7.14. Здесь отражается активность посетителей сайта почти в режиме реального времени: откуда они пришли, на какие страницы направляются, общее число пользователей
Источник: http://www.blog.narensportal.com/2011/12/google-analytics-real-time.html
С учетом перечисленных типов дашборды должны использоваться целевым образом. Необходимо четкое понимание, кто ими пользуется и какая информация требуется. Как и в предыдущем разделе, здесь применяется принцип KISS (Keep it simple, Stupid! — Чем проще, тем лучше!)[122]: каждая диаграмма и каждый показатель, которые появляются в дашборде, должны быть обоснованы. Иными словами, не поддавайтесь соблазну добавить туда как можно больше всего. Если дашборд будет перенасыщен данными, интерпретировать эти данные станет сложнее, и он будет менее эффективным. Лучше меньше, да лучше.
Ди Джей Патиль и Хилари Мейсон полагают, что имеет смысл использовать несколько дашбордов, отражающих данные в одной области, но для разных категорий пользователей и разных временных шкал[123]. Например, в компании One Kings Lane сотрудники службы по работе с клиентами, отвечая на телефонные звонки, могут наблюдать за данными на операционном дашборде, который расположен на настенном мониторе и отражает основные показатели, например число вызовов в режиме реального времени, время ответа и количество решенных проблем клиента. Их руководитель имеет доступ к более детальному аналитическому дашборду, в котором он может систематизировать данные по группе, отдельному заказчику и типу заказа. В дополнение к этому показатели более высокого уровня включены в дашборд для топ-менеджмента, и руководители могут наблюдать за ними в течение дня. В каждом из этих случаев дашборд отвечает целям и задачам тех людей, которые им пользуются.
В контексте этой книги полезно проанализировать, действительно ли дашборды используются для процесса принятия решений. Как уже упоминалось, операционные дашборды отражают изменения (почти) в режиме реального времени и часто настроены таким образом, чтобы оповещать конечных пользователей о ситуациях, в которых они могут предпринять немедленные действия. Например, если интенсивность телефонных звонков, поступающих в кол-центр компании, увеличивается, руководитель может перенаправить ресурсы из других подразделений, чтобы справиться с наплывом. При этом аналитические и стратегические дашборды практически никогда не бывают единственным источником информации при принятии важных бизнес-решений. Ниже приведены выводы одного из недавних отчетов[124].
Довольно редко один отчет или дашборд, содержащие аналитическую информацию, служат основой для принятия важного решения. Гораздо чаще пользователи задаются вопросом: почему? Почему в северо-восточном регионе продажи упали на 30 %? Почему розничные продажи продукта взлетели в IV квартале? С помощью интерактивных возможностей проведения анализа, которыми располагают опытные пользователи инструментов бизнес-аналитики, можно вовремя задавать эти важные вопросы и так же своевременно получать на них ответы.
Подробнее о процессе принятия решений мы поговорим в главе 9.
Отслеживание использования
Возможно, дашборд бесполезен сам по себе, но он точно будет таковым, если его никто не использует (хотя он может быть бесполезен, и если его используют, но при этом не происходит никаких изменений). В интервью с Кевином Роузом в 2001 году Джек Дорси, сооснователь Twitter и CEO компании Square, высказал интересную мысль:
У нас в Square есть дашборд и есть показатель «сколько раз сотрудники взглянули на эту панель, чтобы узнать, как обстоят дела в компании». Это говорит о том, насколько сотрудников волнует, как дела у компании[125].
Конечно, компания с управлением на основе данных может пользоваться не только дашбордами. Если отчеты отправляются заинтересованным лицам с сервера, можно настроить показатель, отражающий «уровень открытия» сообщений получателями. Авинаш Кошик идет еще дальше и предлагает «отключать ежеквартально все автоматические отчеты в случайный день/неделю/месяц, чтобы оценить их использование/ценность»[126].
Основные выводы
Мы провели лишь поверхностный обзор сторителлинга и визуализации данных. И вновь я рекомендую обратиться к экспертам. Моя цель была лишь в том, чтобы убедить вас в важности этих вопросов для компании с управлением на основе данных. Проведение аналитической работы и формирование выводов на ее основе — огромный труд. К сожалению, слишком часто кустарно подготовленные презентации не оставляют интересным и важным историям ни малейшего шанса. Навыками визуализации и презентации данных в состоянии овладеть любой, и это станет по-настоящему ценной инвестицией в развитие аналитического направления в компании.
В 1657 году известный французский математик и физик Блез Паскаль в своем сборнике «Письма к провинциалу»[127] отмечал: «Я написал несколько длиннее обычного, потому что у меня не было времени сделать это короче». Его идея, без сомнения, состояла в том, что требуется потратить время и приложить усилия, чтобы отредактировать написанное, выделить основную мысль, убрать все лишнее и оставить только суть. То же самое верно в отношении визуализации данных и сторителлинга.
Стефани Эвергрин выделяет следующие цели презентации данных:
• убедить других;
• оформить мысль;
• стимулировать действие.
Для достижения любой из этих целей необходимо избавиться от всего «графического мусора» и показать пользователю, на чем ему следует сфокусировать внимание. При этом вы не должны заставлять его думать. Важно, что это не означает чрезмерного упрощения содержания.
Во-первых, начните с четкого понимания вопроса, на который вы пытаетесь ответить, а также с четко сформулированных ожиданий аудитории.
Во-вторых, тщательно подойдите к выбору средств презентации, чтобы они отвечали характеру данных и максимально эффективно могли донести ее посыл.
В-третьих, выделите одно основное сообщение для каждого визуального средства, таблицы или слайда. Предлагайте слушателям информацию по кусочкам, которые они в состоянии «проглотить». Когда де Куббер переделывал слайды программы PRISM, он поместил хронологическую последовательность присоединения разных компаний к программе на одном слайде, а информацию о стоимости программы, которая составила 20 млн долл., — на другом. Таким образом, оба этих информационных блока легко усваиваются. Мне часто приходится сталкиваться с огромными таблицами, содержащими финансовые данные. Обычно они буквально ими набиты: набор финансовых показателей по каждому месяцу за последний год с фактическими параметрами и бюджетами, сравнением месяц к месяцу и год к году и так далее. К сожалению, множество историй, которые могут рассказать эти данные, буквально погребены под грузом самих данных. Возможно, пара ячеек каким-то образом выделены, но приходится просмотреть океан информации, прежде чем добраться до заголовков рядов и столбцов, чтобы получить контекст. Я рекомендовал бы, чтобы аналитик определил историю, которую он хочет донести до остальных, и вынес самую важную информацию — «лакомые кусочки» — на отдельные слайды. Уберите всю «воду» и оставьте только ключевую информацию и ее интерпретацию. Пусть слушатели презентации испытают информационные ощущения, сравнимые с гастрономическим удовольствием от еды из мишленовского ресторана.
В-четвертых, добавьте полезные указатели, такие как название слайда, названия осей, используйте выделение цветом (см. контрольный список, приведенный ранее) для обеспечения нужного контекста. Затем отформатируйте эти указатели так, чтобы они легко воспринимались. Например, не заставляйте зрителей презентации сворачивать шеи, чтобы прочитать вертикально размещенный текст, или напрягать зрение в попытках разглядеть мелкий шрифт.
В-пятых, исключите любые умственные упражнения или вычисления, которые должен произвести слушатель презентации, чтобы связать разрозненные выводы или получить скрытое в данных послание. Один из примеров — неудобное размещение легенды на столбиковой диаграмме, в результате чего слушатель презентации вынужден, как выразилась Стефани Эвергрин, заниматься «ментальной гимнастикой», чтобы соотнести названия, а следовательно, и смысл столбцов, с их значениями. Еще один пример — сравнение столбцов, на этот раз от Стивена Фью, которое он называет анализом отклонения. Представьте столбиковую диаграмму, которая отображает реальные показатели и запланированные для ряда подразделений компании. Если цель в том, чтобы показать дельту между каждой парой значений, то фактически вы предлагаете слушателям презентации самостоятельно вычислить эту разницу. Подход, который позволит быстрее и легче воспринять эту информацию, заключается в том, чтобы провести все вычисления и представить уже определенные дельты, а не первоначальные пары столбцов. Сконцентрируйтесь на том, что вы хотите показать, что вы хотите, чтобы пользователи вынесли после этой презентации, а затем поставьте себя на их место: что им нужно сделать, чтобы получить это сообщение? Исключите любые задачи, требующие усилий с их стороны.
Если вы выполните все это — проведете зрителя/читателя через один или несколько простых информационных блоков и выводов, — получится более простая и убедительная презентация, способная донести ваше основное сообщение эффективно и без искажения смысла.
Это была заключительная глава из трех, посвященных показателям, типам анализа и презентации результатов, которые составляют суть работы аналитика. В следующей главе мы обсудим важный аспект корпоративной культуры компании с управлением на основе данных — тестирование. То есть мы сосредоточимся на развитии корпоративной культуры под девизом «Докажи это!», в которой идеи тестируются в реальных обстоятельствах на реальных клиентах, и это обеспечивает самые прямые доказательства влияния предложенного изменения или новой характеристики продукта.
