Конструирование цилиндрических зубчатых колес

Дата: 2025-05-25; Просмотры: 31

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

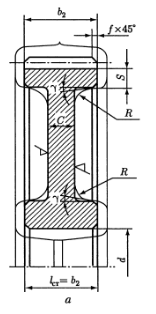

Основные

размеры кованых и штампованных зубчатых колес, представленных на рис.1, определяются следующими зависимостями.

Диаметр ступицы: стальной D_C=1.52• = 1.55 * 63 = 95,76 мм.

Длина ступицы

L_C=1,0 • = 63мм b₂,

где b₂ – ширина зубчатого венца колеса.

Толщина диска C=0.3•b₂ = 18,9 мм.

Размер фаски посадочного отверстия определяют по табл.1

Табл. 1 Размеры фасок отверстия

d,мм	30	30…50	50…80	80…120	120…150	150…250	250…500
f,мм	1.0	1.6	2.0	2.5	3.0	4.0	5.0

Размер фаски зубчатого венца определяют по формуле f=(0.5….0.6)m и округляют до ближайшего значения по табл.1. В нашем случае f=0,6*2,5=1,5мм. Т.е.,принимаем f=1,6мм.

Выбор подшипников

Быстроходный вал

Подбираем подшипник

Подшипник № 208

d =40 мм D = 80 мм B = 18 мм

Тихоходный вал

Подбираем подшипник

Подшипник № 211

d = 55 мм D = 100 мм B = 21 мм

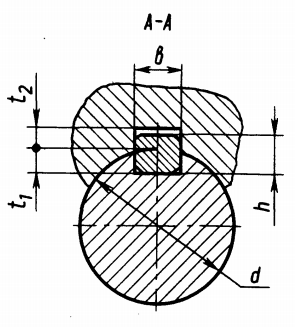

Выбор шпонок

Все приведенные данные из табл. 6.

1.Быстроходный вал

Шпонка 10*8*45 b= 10 мм, h= 8 мм, l = 45 мм,

Крутящий момент на валу Т= 50,51 Н*м,

Длина шпонки l = 45 мм,

Рабочая длина шпонки l_р=l-b=45-10= 35 мм,

Диаметр участка вала d= 32 мм,

Глубина шпоночного паза на валу t= 5 мм,

2.Тихоходный вал

Шпонка 14*9*56 b = 14 мм, h = 9 мм, l = 56 мм,

Крутящий момент на валу Т= 274,37 Н*м,

Длина шпонки l= 56 мм,

Рабочая длина шпонки l_р=l-b= 56-14= 42 мм,

Диаметр участка вала d=45 мм,

Глубина шпоночного паза на валу t= 5,5 мм

Крышки подшипниковых узлов

Конструирование крышек подшипников.

Рисунок

Крышки подшипников: а)глухая опора; б)сквозная опора.

Размеры для крышек:

	D	δ			d	C	S
Глух.опора Быстр.вал	50	5	5	5	6	6	5
Сквозн.опора Быстр.вал	50	5	5	5	6	6	5
Глух.опора Тих.вал	63	6	6	6	8	8	6
Сквозн.опора Тих.вал	63	6	6	6	8	8	6

Подбор манжет.

Выбираем тип манжеты 1(без пыльника)
