Выбор серийно-изготавливаемого редуктора.






0,4851<0,7→



2323≤4000
В соответствии со схемой редуктора в приводе,учитывая расположение осей входного и выходного валов в пространстве, выбираем по рисунку 8 вариант схемы сборки редуктора 12.
Окончательно выбираем в привод с учетом среднего режима работы одноступенчатый редуктор с межосевым расстоянием 160мм,номинальным передаточным числом 5,6; вариантом сборки 12.
Редуктор ЦУ-160-5,6-12-У2
Расчет на прочность при действии пиковых нагрузок:








| Изм. |
| Лист |
| № докум. |
| Подпись |
| Дата |
| Лист |
| 16 |
| КП 151001.0108.000 ПЗ |
Силы в зацеплении
Окружная сила Ft =
= 2000*50,51/47,5=2126,74Н
Радиальная сила Fr = Ft
= 2126,74Н
Осевая сила в прямозубых передачах F а = Ft tg
= 0Н
Расчет элементов корпуса редуктора
| Изм. |
| Лист |
| № докум. |
| Подпись |
| Дата |
| Лист |
| 17 |
| КП 151001.0108.000 ПЗ |

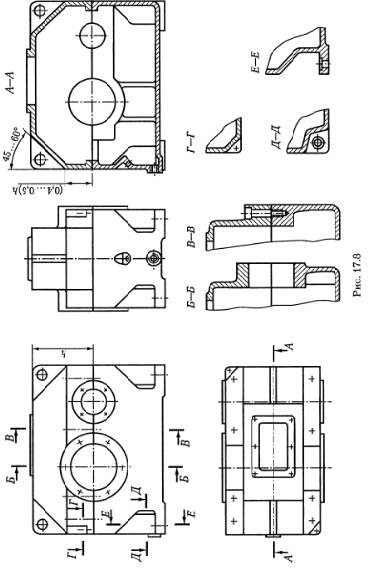

Основные элементы корпуса:
Толщина стенки корпуса и крышки одноступенчатого цилиндрического редуктора:
δ = 0,025*aw+1=0.025*160+1=5 мм , => что δ = 7 мм.
δ1 = 0.9* δ=7 мм
Толщина верхнего пояса (фланца) корпуса:
b=1.5 δ,
b =1.5*7= 10,5мм,
Толщина нижнего пояса (фланца) крышки корпуса :
b1=1.5 δ1,
b1=1.5*7=10,5 мм,
Диаметр фундаментальных болтов:
d1=(0.03…0,06) aw +12,
d1=(0.03..0.06)*160+12=18 мм,
принимаем d1=18 мм.
Полученное значение округлим до ближайшего большего диаметра из ряда метрических резьб (табл.2).
Табл. 2
| Параметр | Диаметр болта | ||||||
| М8 | М10 | М12 | М16 | М20 | М24 | М30 | |
| aj | 13 | 15 | 18 | 21 | 25 | 28 | 35 |
| bj | 24 | 28 | 33 | 40 | 48 | 55 | 68 |
| d0 | 9 | 11 | 13 | 17 | 22 | 26 | 32 |
| D0 | 17 | 20 | 25 | 30 | 38 | 45 | 56 |
Диаметр болтов:
соединяющих основание корпуса с крышкой
d3 =(0.5…0.6)d1 ,
d3 =(0.5…0.6)*18=14,
принимаем d3 =14 мм.
Крепления крышки люка смотрового: d4=M6
Полученные значения округлим до ближайших из ряда метрических резьб (табл.2).
Расчет конических штифтов:
диаметр d= d3 d=14 мм
длина l = b+ b1 +5. l =10,5+10,5+5 = 26 мм
Расчет валов
Быстроходный вал.
| Изм. |
| Лист |
| № докум. |
| Подпись |
| Дата |
| Лист |
| 18 |
| КП 151001.0108.000 ПЗ |

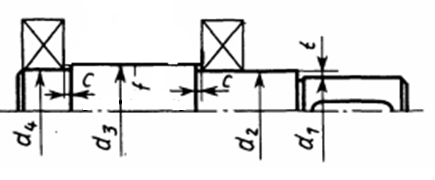

Рисунок
Расчет диаметров:
А)Диаметр хвостовика:

Принимаем
=32мм
Б)Диаметр под уплотнение:
t-буртик(см.табл.1 Ковалев)
Принимаем:
В)Диаметр под подшипник:
Г)Диаметр буртика подшипника:
Диаметр вершин:
Диаметр впадин:
Тихоходный вал.

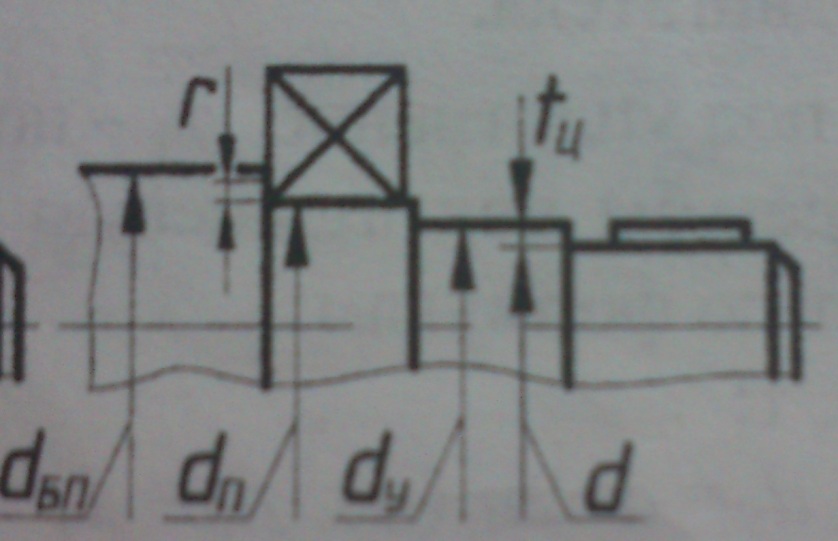

Рисунок
Расчет диаметров:
А)Диаметр хвостовика:

Б)Диаметр под уплотнение:
В)Диаметр под подшипник:
Г)Диаметр буртика подшипника:
Д)Диаметр под колесом:
