Министерство образования и науки РФ

Государственное образовательное учреждение

высшего профессионального образования

«Владимирский государственный университет

имени Александра Григорьевича и Николая Григорьевича Столетовых»

(ВлГУ)

Механико-технологический факультет

Кафедра АТП

«Автоматизация технологических процессов»

Лабораторная работа

Тема: Изучение устройств перемещения и позиционирования

Работу выполнил:

студент гр. ЗАд-115

Кунин А.В.

Работу проверил:

проф. Коростелев В.Ф.

Владимир 2018

Лабораторная работа

Программное управление лазером МКТЛ-1500

Порядок включения лазера

1. Включить входной автомат.

2. Открыть вентиль подвода магистральной воды к лазеру (включить холодильную установку ВХТО):

■ Давление не менее 3 атм.

3. Открыть баллон с газовой смесью.

■ Давление на редукторе не менее 4 атм.

■ Работа лазера при невыполнении данного пункта категорически воспрещена.

4. Включить компьютер системы управления лазером.

5. Загрузить программу управления лазера МКТЛ-1500 (файл Cutext.exe).

На экране монитора появляется главное окно системы управления (рис. 6.1) с товарным знаком предприятия - изготовителя и кнопками управления: Помощь, О программе, Выход, Лазер и Станок.

Информацию о функциях кнопок можно получить, нажав на кнопку Помощь (рис. 6.2).

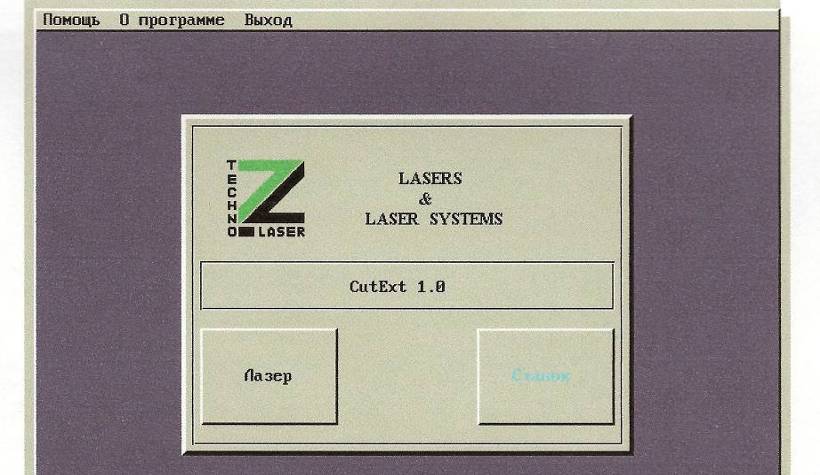

Рис. 6.1. Главное окно системы управления

Навигация и выполнение команд осуществляется:

· При помощи клавиш навигации клавиатуры "<-", "->", "Т", "4-" или с помощью манипулятора "мышь" можно переходить от одной кнопки к другой (при этом активная кнопка подсвечивается голубым цветом).

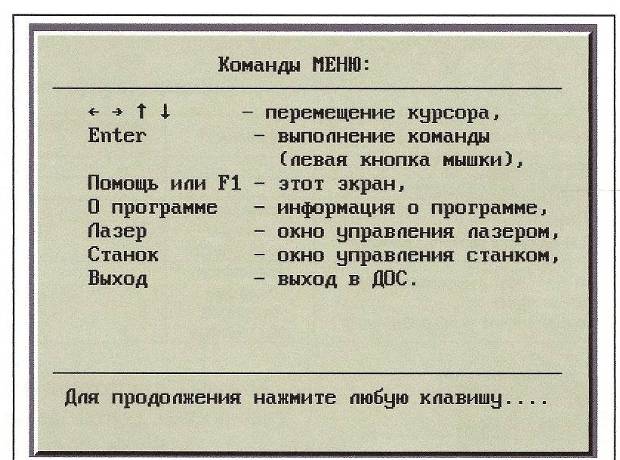

Рис. 6.2. Команды меню

· Enter - выполнение команды (левая кнопка мышки).

· Esc — переход на верхний уровень меню (или одновременно левую и правую кнопку мышки).

· F1 — контекстно зависимая помощь.

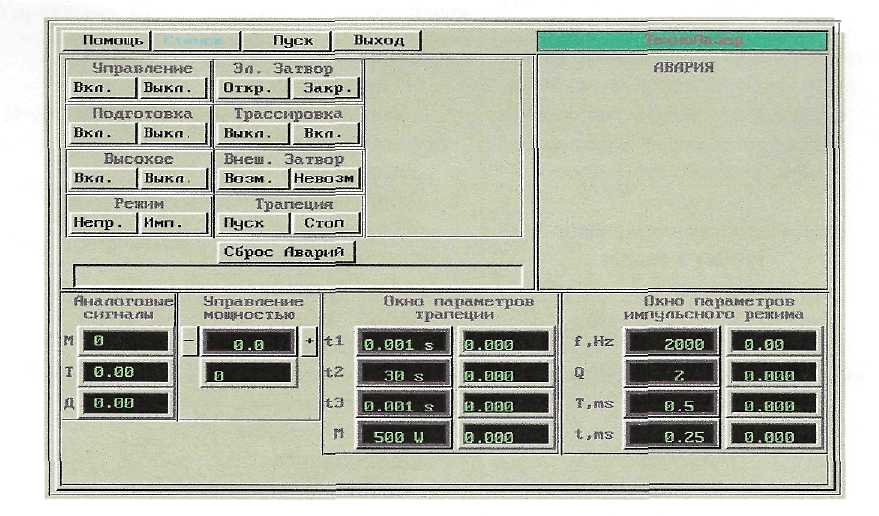

Рис. 6.3. Окно управления лазером

· F2 - установка параметров СОМ порта.

6. Нажать кнопку Лазер. Вызывается окно управления лазером (рис. 6.3).

Описание меню, панелей и кнопок окна управления

лазером

а) Помощь, станок, пуск, выход (табл. 6.1).

Таблица 6.1

Описание кнопок помощь, станок, пуск, выход

б) Управление, подготовка, высокое, режим, эл. затвор, трассировка, внеш. затвор, трапеция, сброс аварий (рис. 6.4, табл. 6.2).

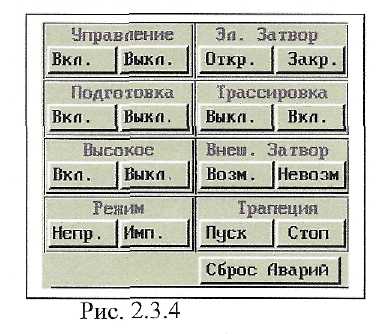

Рис. 6.4. Окно кнопок вывода лазера на рабочий режим

Таблица 6.2

Описание кнопок вывода лазера на рабочий режим

в) Аналоговые сигналы (рис. 6.5).

Рис. 6.5. Окно аналоговые сигналы

Таблица 6.3

Описание окна аналоговых сигналов

г). управление мощностью (рис. 6.6, табл. 6.4).

Рис. 6.6. Окно управления мощностью

Таблица 6.4

Описание окна управления мощностью

При выборе окна 1 курсором мыши или клавишами навигации и последующем его активировании нажатием правой кнопки мыши или клавишей «Enter», выпадает меню электронного калькулятора, который позволяет набрать и ввести величину необходимой мощности (набор осуществляется кнопками «1», «2», «3» и тд., ввод - нажатием кнопки «ОК», отмена - кнопкой «CANCEL», также можно вводить значения с клавиатуры). Далее -подтверждение набора - нажать на клавиатуре клавишу «пробел».

д). Окно параметров трапеции. Задает время единичного лазерного воздействия по закону «трапеция» (рис. 6.7, табл. 6.5).

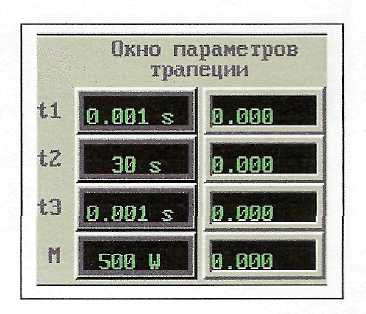

Рис. 6.7. Окно параметров трапеции

Таблица 6.5

Описание окна трапеции

е). Окно параметров импульсного режима излучения (рис. 6.8, табл. 6.6).

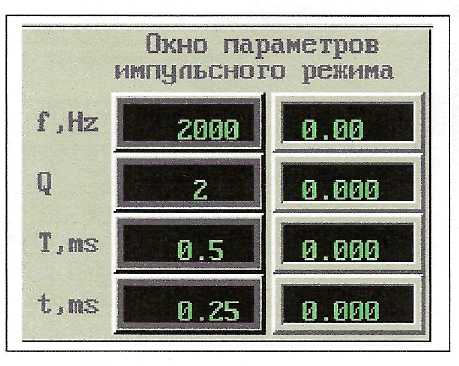

Рис. 6.8. Окно параметров импульсного режима излучения

Таблица 6.6

Описание окна параметров импульсного режима

ж) Авария (рис. 6.9).

При возникновении аварийной ситуации происходит отключение источника питания. При этом в окне "АВАРИЯ" появляется индикация причины аварии (табл. 6.6).

Рис. 6.9. Окно аварии

Таблица 6.7

Описание окна аварии

7. Нажать кнопку «Вкл.» окнаУправление до ее утапливанйя.

8. Нажать «Вкл» окна Подготовка.

Этап "Подготовка", включает в себя процесс откачки вакуумного контура до давления 1 торр и последующего напуска рабочей смеси до давления 30 торр. Для этапа подготовки надо нажать клавишу "Подготовка Вкл.". В процессе подготовки мигает синий индикатор. При достижении в процессе напуска давления 30 торр синий индикатор исчезает, кнопка "Подготовка Вкл." переходит в утопленное положение. Это означает завершение этапа ''Подготовки" и возможность перехода к следующему этапу работы.

В ходе подготовки проводится целый ряд подготовительных операций:

1) включение пускателя вакуумного насоса;

2) открытие клапана быстрой откачки;

3)откачка до давления 1 торр;

4) закрытие клапана быстрой откачки;

5) открытие клапана быстрого напуска;

6) напуск рабочей смеси до давления 30 торр;

7) закрытие клапана быстрого напуска;

8)открытие клапана медленной откачки;

9)включение процесса стабилизации давления. Давление стабилизируется вкл./выкл. клапана медленного напуска.

9. Нажать «Вкл» окна Высокое.

В процессе включения высокого мигает желтый индикатор. При достижении конца процесса желтый индикатор перестает мигать и становится зеленым, кнопка "Высокое Вкл." переходит в утопленное положение. Это означает завершение этапа "Включение высокого" и возможность работы в режиме генерации.

Последовательность действий этапа "Включение высокого ":

1) включение пускателя маслонасоса;

2)включение пускателя высокого:

– включение сигнала МТОТО;

– включение сигнала « + 20 Вольт».

10. Набрать требуемую мощность в окне Управление мощностью.

11. Внимание.

При работе лазера то внешнего управления (в составе комплекса для резки или т.п.): Нажать «Возм» окна Внеш.Затвор.

В противном случае: Нажать «Невозм» окна Внеш.Затвор.

12. Внимание

При работе лазера в непрерывном режиме:

– нажать «Непр» окна Режим.

При работе лазера в импульсном режиме:

· Нажать «Имп» окна Режим.

· Задать частоту f, Hz и скважность Q импульсов в Окне параметров импульсного режима ( параметры устанавливаются аналогично заданию мощности).

Лазер готов к работе.

13. Включение и Выключение генерации осуществляется соответственно кнопками: «Откр» и «Закр» (либо нажать на клавиатуре F9) окна Эл. Затвор.
