5.1. Производственная безопасность.

Производственная безопасность – свойство средств и условий производства сохранять соответствие требованиям безопасности труда, установленным нормативно-технической документации.

Безопасность труда — это состояние деятельности, при которой с определенной вероятностью исключено проявление опасностей, а уровень риска деятельности не превышает приемлемый уровень.

В соответствии со стандартом безопасности труда опасные и вредные производственные факторы в зависимости от природы возникновения делят на 4 группы: физические, химические, биологические, психофизиологические.

1) Физические факторы:

• движущиеся машины и механизмы, подвижные элементы машин и оборудования, передвигающиеся изделия, заготовки, материалы;
• запыленность и загазованность воздушной среды; отклонение от нормы параметров микроклимата;
• повышенный уровень шума, ультразвука, инфразвука;
• повышенный уровень вибрации;
• электрический ток и статическое электричество;
• электромагнитное излучение, повышенный уровень магнитной и электрической составляющих;
• ионизирующее излучение;
• недостатки освещения, его пульсация, повышенное инфракрасное и ультрафиолетовое излучение.

2) Химические факторы:

• обще токсические;

  Изм.

  Лист

  № докум.

  Подпись

  Дата

  Лист

  78

  Производственная и экологическая безопасность

• раздражающие;
• сенсибилизирующие;
• канцерогенные;
• мутагенные, влияющие на репродуктивную функцию человека.

3) Биологические факторы — это макро - и микроорганизмы, воздействие которых на работающих вызывает травмы или заболевания.

4) Психофизиологические факторы:

• физические перегрузки (статические, динамические, гиподинамия);
• нервно-психические перегрузки (умственное перенапряжение, перенапряжение анализаторов, эмоциональные перегрузки, монотонность труда).

5.2. Охрана труда на участке изготовления деталей из ПКМ.

Охрана труда – концепция сохранения здоровья и жизни нанятых сотрудников и приравненных к ним лиц в процессе рабочей деятельности, содержащая в себе законные, общественно – финансовые, санитарно – гигиеничные, организационно – промышленные, врачебно – профилактические, реабилитационные и другие мероприятия.

К работе с полимерными композиционными материалами допускаются лица не моложе 18 лет, общепризнанных пригодными к осуществлению предоставленного вида работ медицинской комиссией и прошедших вступительный и первичный на рабочем месте инструктажи по безопасности труда.

Трудящиеся должны обязательно применить положенную им по нормативам спецодежду и прочие средства индивидуальной защиты.

В производственных помещениях, где проводятся трудовые обязанности с эпоксидными связующими, запрещено принимать пищу, хранить пищевые продукты и курить.

Также должны быть установлены умывальные раковины с подводкой холодной и горячей воды.

Смолу ЭД-20 хранят в плотно закрытой таре при температуре не выше 40°С.

Уборка рабочих мест и производственных помещений должна проводиться каждый день в завершении трудового дня или смены. Удаление пыли с поверхностей стен производственных помещений и производственного оборудования должно реализоваться при помощи промышленных пылесосных установок либо путем влажной уборки.

Средства пожаротушения, предусмотренные на участке – углекислотный огнетушитель, порошковый огнетушитель, песок. Так же установлена пожарно-предупредительная сигнализация.

С целью уменьшения загрязнения воздушной среды вредными субстанциями на рабочем месте при работе с эпоксидными связующими должна быть предусмотрена локализация вредоносных вы

делений и определена местная вытяжная вентиляция напрямую от мест выделения вредоносных элементов.

Уровень шума на рабочих местах обязан соответствовать установленным нормативным необходимым условиям.

Каждый рабочий обязан:

· Соблюдать требования охраны труда;

· Правильно использовать средства личной и коллективной защиты;

· Проходить обучение безопасным методам и приемам исполнения работ, инструктаж по охране труда, практику на рабочем месте и контроль знаний требования по охране труда;

· Немедленно оповещать собственного прямого управляющего о каждой ситуации, угрожающей жизни и здоровью людей, о любом несчастном случае, случившемся на производстве, либо об ухудшении состояния своего здоровья, а также о проявлении свойств острого профессионального заболевания или отравления;

· Проходить обязательно необходимые первоначальные и повторяющиеся медицинские осмотры.

Кроме обязательств, любой сотрудник имеет права и гарантии права на безопасные и здоровые условия труда, которые закреплены в российском законодательстве.

5.3 Оценка опасности ПКМ по ПДК рабочей зоны.

Применяемые материалы на участке: PLA-пластик, ABS-пластик, эпоксидное связующее ЭД-20.

Эпоксидная смола ЭД-20 не взрывоопасна, но горит при внесении в источник огня (температура вспышки более 270°С. Летучие компоненты (толуол и эпихлоргидрин) содержатся в смоле в количествах, определяемых исключительно анлитическими методами, и относятся к веществам 2-го класса опасности по степени воздействия на организм человека. Работающие с эпоксидными смолами должны быть обеспечены спецодеждой и индивидуальными средствами защиты. Все операции при работе с эпоксидными смолами должны проводится в помещениях оборудованных приточно-вытяжной вентиляцией. Эпоксидную смолу ЭД-20 следует хранить в плотно закрытой таре при температуре окружающей среды от 15 до 40°С. Срок годности к употреблению – 12 месяцев со дня выпуска.

Пластик PLA является экологичным и не имеет вредных испарений и сильного запаха при печати.

Пластик ABS при нагревании приводит к выделению токсичных паров акрилонитрила и производит неприятный запах, что означает необходимость элементарных предосторожностей при 3D-печати. Объем испарений, как правило, невелик ввиду относительно медленного расхода материала при FDM-печати. Для обеспечения полностью безопасных условий требуется лишь хорошая вентиляция помещения или вытяжка.

Предельно допустимая концентрация рабочей зоны (ПДК р.з) мгр/м³ – это гигиенический норматив для использования при проектировании производственных зданий, технологических процессов, оборудования, вентиляции, для контроля за качеством производственной среды и профилактики неблагоприятного воздействия на здоровье рабочих, эта концентрация не должна вызывать у работающих при ежедневном вдыхании в течение 8 часов и не более 40 часов в неделю за всё время рабочего стажа, каких либо заболевания или отклонений от нормального состояния здоровья, обнаруживаемых современными методами исследований в процессе работы или в отдалённые сроки жизни настоящего и последующих поколений.

Вредные вещества по степени воздействия на организм подразделяют на четыре класса опасности:

1- чрезвычайно опасные;

2- высокоопасные;

3- умеренно опасные;

4- малоопасные.

Согласно ГН 2.2.5. 1313-03 – ПДК вредных веществ в воздухе рабочей зоны таблица 5.1

Таблица 5.1

Наиболее опасные летучие компоненты: фенол, акрилонитрил, эпихлоргидрин, толуола.

Пыль, пары и раствор фенола раздражают слизистые оболочки глаз, дыха

тельных путей, кожу, вызывая химические ожоги, при вдыхании вызывает нарушение функций нервной системы.

При малых и средних концентрациях пары акрилонитрила вызывают головную боль, головокружение, слабость, тошноту, рвоту, одышку, потливость, учащение сердцебиения и повышение температуры, высокие концентрации (300-500 мг/м³ в течение 5-10 минут, 100 мг/м³ в течение 1 часа) приводят к ослаблению пульса, судорогам, потере сознания и смерти.

Эпихлоргидрин в концентрациях, превышающих предельно допустимую, обладает высокой токсичностью и резко выраженными раздражающими и сенсибилизирующими свойствами, вызывает тяжелые изменения в легких, печени и почках, легко проникает через неповрежденную кожу и вызывает острое и хроническое отравление.

Пары толуола в высоких концентрациях действуют наркотически, оказывают раздражающее действие на кожу. При длительном воздействии толуол вызывает раздражение слизистых оболочек глаз, верхних дыхательных путей, головокружение, рвоту, потерю аппетита.

5.

4. Расчёт вентиляции.

При работе с эпоксидными связующими производственное помещение должно быть оснащено приточно-вытяжной вентиляцией, обеспечивающей восьмикратный обмен воздуха.

Расчёт воздухообмена по кратности рассчитывается по формуле:

L = n· S· H, где

n- кратность воздухообмена;

S- площадь помещения м²;

H- высота помещения м;

L- требуемая производительность приточной вентиляции, м³/ч;

Для участка по изготовлению деталей из ПКМ: L =8·36·3=864 м³/ч

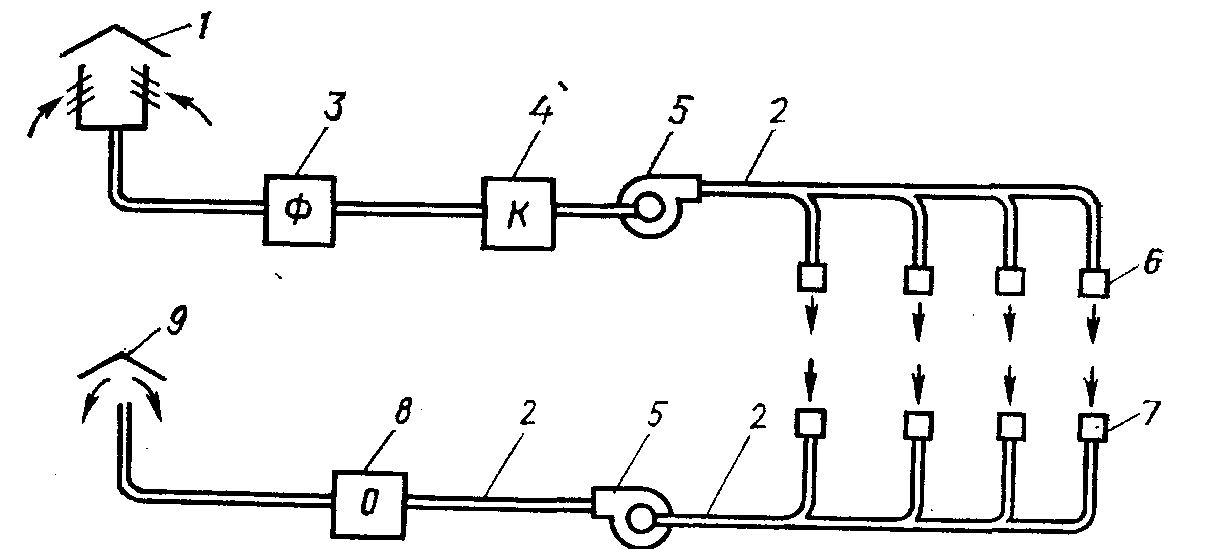

Схема приточно-вытяжной вентиляции показана на рисунке 5.1

Рис. 5.1: Схема приточно-вытяжной вентиляции 1 - воздухоприемник; 2 - воздуховод; 3 - фильтр; 4 - калорифер; 5 - вентилятор; 6 - приточное отверстие (насадка); 7 - вытяжная решетка или насадка; 8 - устройство очистки воздуха от пыли; 9 - устройство для выброса воздуха (вытяжная шахта)

На участке по изготовлению деталей из ПКМ также нужно установить 4 местных вентиляционных отсоса с производительностью на табл.5.2.

Таблица 5.2

Расчёт местного вентиляционного отсоса :

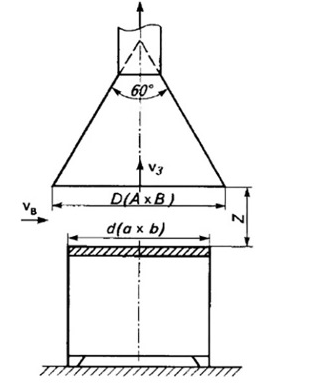

Схема расчёта вытяжного зонта представлена на рисунке 5.4.

рис.5.4

При конструировании зонта следует учитывать, что эффективность его работы зависит от высоты установки над источником (z), поэтому надо расположить отсос по возможности ниже,a-длина, b-ширина. Габаритные размеры устройства рассчитываются по формулам:

A=a+0,8z; B=b+0,8z ; D= d+0,8z

Для 3D принтер PICASO 3D DESIGNER: A=365+0,8·200=525 мм ; B=386+0,8·300=546 мм

Для Экструдер Noztek Pro: A =800+0,8 · 200=960мм;

B =300+0,8 · 700=460мм

Для верстака: D =300+0,8 · 300=540 мм;

Потребный расход воздуха рассчитывается по формуле:

L =3600 V з ·S з; м³/ч

где Vз- скорость потока в створе зонта ; Sз – площадь рабочего проёма, определяется как А х В

Для 3D принтер PICASO 3D DESIGNER: L =3600 · 0,5 · 0,29=522 м³/ч

Для Экструдер Noztek Pro : L =3600 · 0,5 · 0,44=792 м³/ч

Для верстака: L =3600 · 0,5 · 0,785 · 0.54=763 м³/ч

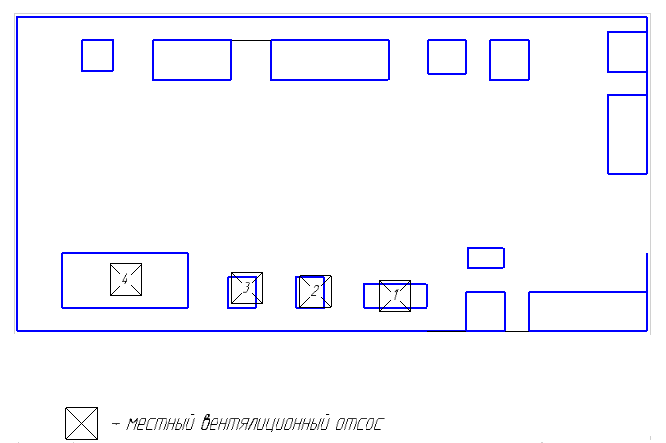

Место расположения вентиляционных отсосов представлено на рисунке 2.

рис.2

1 - Экструдер Noztek Pro;

2 - 3D принтер PICASO 3D DESIGNER;

3 - 3D принтер PICASO 3D DESIGNER;

4 – Верстак.

Вывод.

В этом разделе мы оценили опасность используемого материала на участке изготовления деталей из ПКМ и, исходя из этой оценки, рассчитали требуемую производительность приточной вентиляции и местных вентиляционных отсосов для обеспечения безопасных условий труда на участке, а так же их количество.
