Разработка участка по изготовлению деталей из ПКМ c применением аддитивных технологий.
4.1 Генеральный план АТП ООО ПКФ ”Феникс”.
В качестве примера было рассмотрено предприятие АТП ООО ПКФ “Феникс” для размещения участка по созданию деталей из ПКМ.
Генеральный план эксплуатационного предприятия определяет принципиальную планировку основных структурных элементов, организацию движения на территории а также связывает его внутреннюю структуру с планировкой прилегающего района . При разработке генерального плана руководствуются СНиП II-89-80 и предусматривают функциональное зонирование территорий с учётом технологических связей, санитарно-гигиенических и противопожарных требований, видов транспорта, очерёдности строительства, обеспечения рациональных инженерных связей[10].

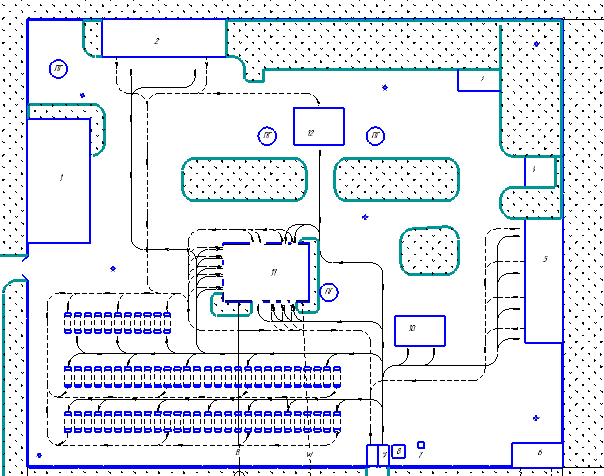

Генеральный план АТП ООО ПКФ ”Феникс” предоставлен на рисунке 4.1
рис. 4.1
На территории АТП ООО ПКФ ”Феникс” расположены:
| №
| Наименование
| Площадь м²
| Категория производства по взрывопожарной и пожарной опасности
|
| 1
| Склад
| 1250
| С
|
| 2
| Стоянка крытая
| 750
| Н
|
| 3
| Место для металлолома
| 150
| С
|
| 4
| Котельная
| 80
| С
|
| 5
| Стоянка крытая
| 750
| Н
|
| 6
| АБК
| 200
| С
|
| 7
| Пост охраны
| 10
| С
|
| 8
| КПП
| 25
| Н
|
| 9
| Проездная
| 120
| Н
|
| 10
| Мойка
| 240
| Н
|
| 11
| Производственный корпус
| 1940
| С
|
| 12
| АЗС
| 300
| С
|
Технико-экономические показатели АТП ООО ПКФ ”Феникс”:
| №
| Наименование
| Единица измерения
| Значение
|
| 1
| Общая площадь
| м²
| 38700
|
| 2
| Площадь застройки
| м²
| 5640
|
| 3
| Площадь покрытия
| м²
| 31060
|
| 4
| Площадь озеленения
| %
| 5,16
|
| 5
| Плотность застройки
| %
| 14,57
|
| 6
| Коэффициент использования территорий
| %
| 7
|
4.2 Производственный корпус АТП ООО ПКФ ”Феникс”.
Производственный корпус АТП ООО ПКФ ”Феникс” включает в себя:
| №
| Наименование
| Площадь
|
| 1
| Склад шин
| 32
|
| 2
| Шиноремонтный участок
| 76
|
| 3
| Зона ЕО
| 280
|
| 4
| Электрощитовая
| 8
|
| 5
| Компрессорная
| 23
|
| 6
| Трансформаторная
| 15
|
| 7
| Участок ОГМ с кладовой
| 35
|
| 8
| Тепловой пункт
| 15
|
| 9
| Насосная станция
| 20
|
| 10
| Насосная пожаротушения
| 20
|
| 11
| Санузел
| 9
|
| 12
| Обойный участок
| 18
|
| 13
| Склад пиломатериалов
| 10
|
| 14
| Зона ТО-2
| 169
|
| 15
| Пост диагностики Д-2
| 108
|
| 16
| Зона ТО-1
| 108
|
| 17
| Склад смазочных материалов
| 29
|
| 18
| Склад з/ч
| 81
|
| 20
| Окрасочный пост
| 63
|
| 21
| Краскоприготавительный участок
| 80
|
| 22
| Участок кузовных и сварочных работ
| 20
|
| 23
| Кузнечно рессорный и медн.участок
| 36
|
| 24
| Участок ремонта приборов питания
| 33
|
| 25
| Аккумуляторный участок
| 21
|
| 26
| Электротехнический участок
| 15
|
| 27
| Отдел управления производством
| 10
|
| 28
| Кабинет механика
| 10
|
| 29
| Промежуточный склад
| 15
|
| 30
| Агрегатный участок
| 39
|
| 31
| Слесарно-механический участок
| 23
|
| 32
| Зона ТР
| 221
|
| 33
| Участок производства ПКМ деталей
| 36
|

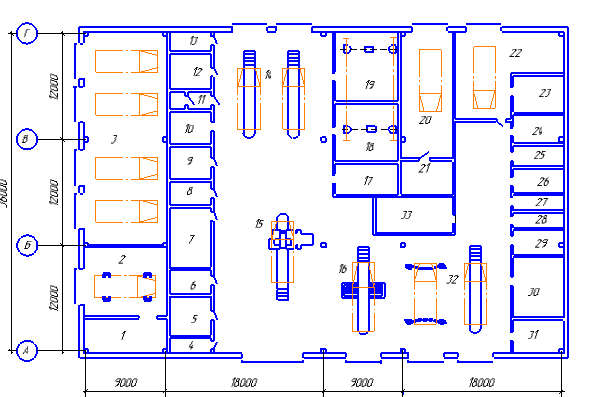

План производственного корпуса АТП ООО ПКФ ”Феникс” показан на рисунке 4.2
рис. 4.2
4.3. Планировка участка по изготовлению деталей из ПКМ с применением аддитивных технологий.
4.3.1 Расчёт числа единиц оборудования на участке по изготовлению деталей из ПКМ.
Расчетное число
единиц оборудования определяют по формуле:
где
– годовой объем работ, выполняемых на этом оборудовании, чел.- ч;
Nг – производственная программа участка;
t- время изготовления детали
Tф.о–эффективный (расчетный) годовой фонд времени оборудования, ч.
Для 3D-принтера:
Для экструдера:
4.3.2 Выбор оборудования на участке по изготовлению деталей из ПКМ с применением аддитивных технологий.
Предлагается разместить на участке следующее оборудование:
1) 3D принтер PICASO 3D DESIGNER
| Технические характеристики Picaso designer:
Технология печати: Моделирование методом наплавления (FDM/FFF)
Количество печатающих головок: 1
Диаметр сопла (мм): 0.15/0.3
Область построения, мм: 200х200х210
Толщина слоя (мм): 0,05
Скорость печати: 30 см3/час
Платформа: с подогревом
Интерфейсы: USB, Card Reader
Дисплей: Да
Размеры: 365х386x452
|
| Стоимость Picaso designer 218 500 руб.
|
| Потребляемая мощность Picaso designer 0,3 кВт
|

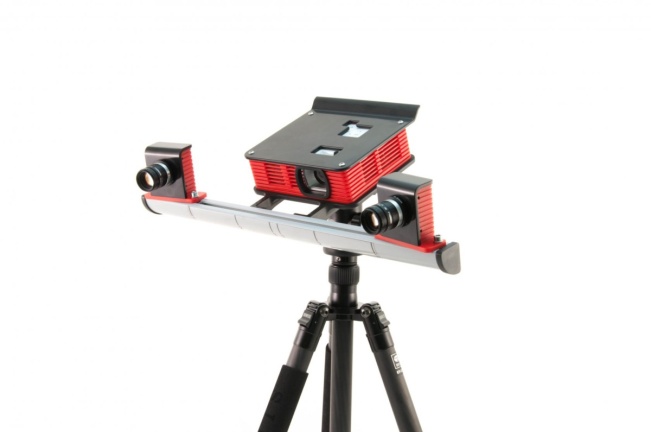

2) 3D сканнер RangeVision Spectrum:
| Технические характеристики RangeVision Spectrum:
Оптическая: Стерео фотокамера, структурированный подсвет Источник: свет DLP Разрешение камер:3,1 Мп
Область сканирования, мм 520х390х390 Размер объекта, м 0,6–3 Точность 3D-точки, мм 0,12 3D-разрешение, мм 0,26 Плотность 3D-точек, точек/мм2 16 Рабочее расстояние, м 1
Размеры: 255 х 455 х 100
|
| Стоимость RangeVision Spectrum 200000 р.
|
| Потребляемая мощность RangeVision Spectrum 0,5 кВт
|
3) Экструдер Noztek Pro:
| Технические характеристики Noztek Pro:
Преобразует разнообразные пластиковые гранулы в нить толщиной 1.75mm или 3мм (Обе головки в комплекте)
Температура экструзии: 180-220 Цельсия
Допуски для нити: 1.75mm (+ 0,04 / — 0,04)
Производительность: 1 кг за 45 мин
Размеры: 800x300x300
|
| Стоимость Noztek Pro: 88000 руб.
|
| Потребляемая мощность Noztek Pro: 0,5 кВт
|

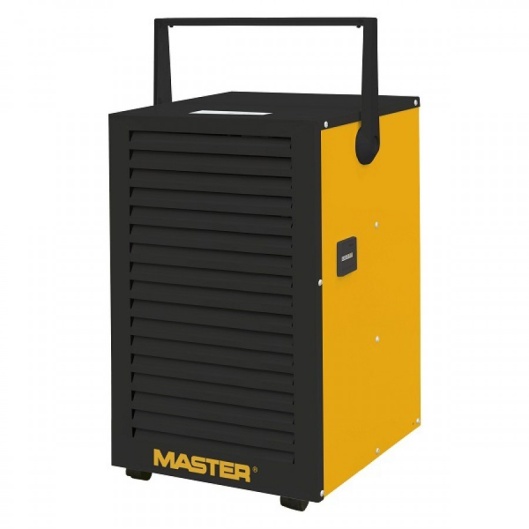

4) Осушитель воздуха Master DH 732:
| Технические характеристики Master DH 732:
Производительность (300С /80% RH) 30 л / 24 ч
Поток воздуха 160 м3/ч
Рекомендуемый объём помещения 65 м3
Хладагент R 410 a
Параметры электросети 220 В ~ 50 Гц
Размеры: 402x397x592
|
| Стоимость 22900 руб.
|
| Потребляемая мощность 0,7 кВт
|
5) Система очистки вспомогательного материала WaveWash
| Технические характеристики WaveWash:
Вес: 16,4 кг
Корзина: 203 x 203 x 152 мм Требования к энергоснабжению:100–240 В переменного тока,50/60 Гц, Соответствие нормативным требованиям: CE/ETL/RoHS/WEEE Специальные требования к рабочему помещению: Стандартный источник воды
Размеры: 480X430x500
|
| Cтоимость WaveWash: 15000 руб.
|
| Потребляемая мощность WaveWash: 1,2 кВт
|
Оборудование на участке:
| №
| Оборудование
| Площадь мм
| Площадь м²
|
| 1
| Стол с компьютером
| 1500Х500x800
| 0,75
|
| 2
| 3D сканнер RangeVision Spectrum
| 455х255х1000
| 0,11
|
| 3
| Область сканирования
| 500x500x500
| 0,25
|
| 4
| Экструдер Noztek Pro
| 800x300x300
| 1,23
|
| 5
| 3D принтер PICASO 3D DESIGNER
| 365х386x452
| 0,14
|
| · 6
| 3D принтер PICASO 3D DESIGNER
| 365х386x452
| 0,14
|
| · 7
| · Система очистки вспомогательного материала WaveWash
| 480X430x500
| 0,21
|
| 8
| Осушитель Master DH 732
| 402х387х592
| 0,15
|
| 9
| Верстак двутумбовый ПРАКТИК WT160
| 1600X700x880
| 1,12
|
| 10
| Шкаф для нити/гранул
| 1500x500x2000
| 0,75
|
| 11
| Стеллаж с контрольно-измерителым оборудованием(закрытый)
| 1000x500x2000
| 0,5
|
| 12
| Моечная машина
| 500х500x600
| 0,25
|
| 13
| Раковина
| 500х500x850
| 0,25
|
| 14
| Стеллаж
| 1000x500x2000
| 0, 5
|
Суммарная площадь оборудования: 0,75+0,11+0,25+1,23+0,14+0,14+0,21+0,15+1,12+0,75+0,5+0,25+0,25+0,5= 6,35 м²
7м²
Площадь участка с учётом плотности расстановки оборудования k0=4,5 будет равна:

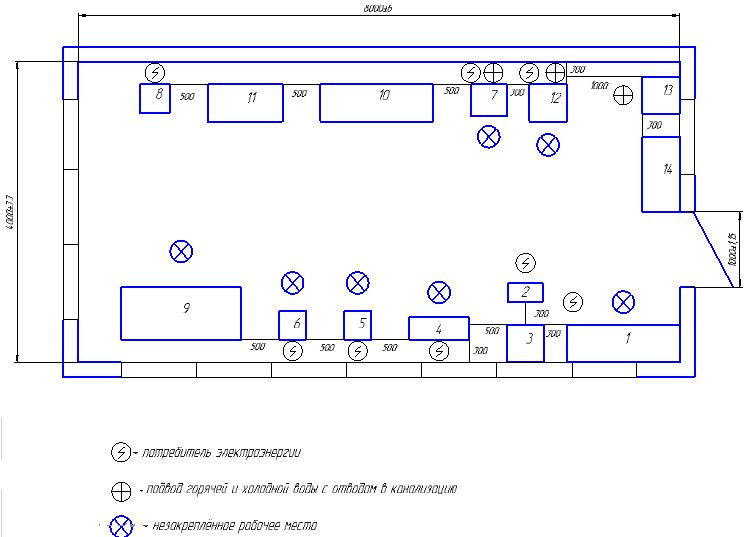

Расстановка оборудования показана на рисунке 4.3
рис.4.3
Количество рабочих:
+
+ +
=0,25+0,12+0,25+0,07=0,69=1 чел.
