Принцип действия сепаратора
Исходный материал - уголь крупностью 13 – 100 мм загружается в ванну сепаратора, заполненную суспензией. Частицы, имеющие плотность меньше плотности суспензии всплывают под действием архимедовой силы и разгружаются с помощью гребкового устройства. Часть суспензии, уходящей с продуктом, сбрасывается на сите 7 и снова возвращается в цикл.
Потонувший продукт попадает в ковши элеваторного колеса, поднимается и разгружается в соответствующую течку (желоб). Таким образом, в результате сепарации получают два продукта: всплывший и потонувший.
Регенерация суспензии
После обогащения в сепараторе продукты поступают на грохоты для обезвоживания и отделения суспензии. Для эффективного отделения магнетита продукты промываются водой, при этом суспензия разбавляется и становится некондиционной. Для извлечения магнетита с целью повторного использования некондиционную суспензию регенерируют. Схема регенерации приведена на рисунке 7.2.
 |

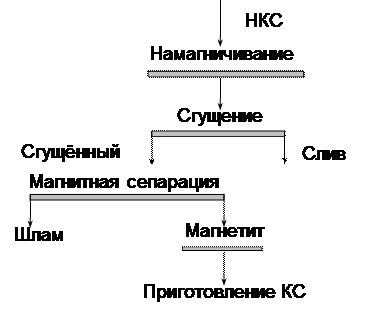

Рисунок 7.2 – Схема регенерации некондиционной суспензии
КС – кондиционная суспензия; НКС - некондиционная суспензия
Магнитная сепарация осуществляется в электромагнитном сепараторе типа ЭБМ – 90/250 с диаметром и длиной барабана соответственно 900 и 2500 мм.
Технологические схемы обогащения углей в тяжёлых средах
В практике обогащения в зависимости от характеристики исходного угля широко применяются схемы с получением двух и трёх конечных продуктов. На рисунке 7.3 приведена схема сепарации с получением 2-х конечных продуктов. При необходимости разделения материала на три продукта реализуют технологические схемы с применением двухстадиальной сепарации.

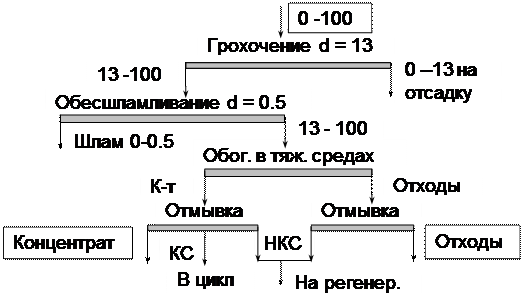

Рисунок 7.3 – Схема обогащения в тяжёлых средах с получением 2-х продуктов
Контрольные вопросы:
1. Физическая сущность процесса разделения в тяжелых средах.
2. Характеристика тяжелых сред. Основные свойства суспензии.
3. Утяжелители. Требования к ним.
4. Тяжелосредные сепараторы. Конструктивные особенности. Принцип действия.
5. Регенерация суспензии.
6. Технология обогащения в тяжелых средах. Достоинства процесса.
Литература 1-4
Лекция № 8
Вопросы, выносимые на лекцию: Отсадка. Теоретические основы. Процесс отсадки. Параметры регулирования отсадочных машин. Типы отсадочных машин. Схемы отсадки. Технологические показатели отсадки. Обогащение на концентрационных столах.
2.1.2 Отсадка
Теоретические основы
Отсадка – метод обогащения, основанный на разделении материала по плотности в вертикальной струе воды переменного направления.
Отсадкой, как правило, обогащаются угли крупностью 0.5 (0.3) – 100 мм. Наиболее эффективно процесс отсадки протекает при раздельном обогащении крупного машинного класса 13 – 100 мм и мелкого машинного класса 0.5 – 13 мм.
Фактором разделения при обогащении отсадкой является относительная разница в конечных скоростях падения зёрен, зависящая от их размера, плотности и плотности среды.
Конечной называется равномерная скорость падения частиц в среде, при которой ускорение равно нулю. Конечная скорость определяется по формуле Ньютона – Риттингера:
, м/с
где k – коэффициент формы тела;
d - плотность минерала, кг/м3;
D - плотность разделяющей среды, кг/м3;
d – размер частицы, м
