1 Щековые дробилки
Щековые дробилки применяются для крупного дробления твёрдых материалов. Способ дробления – раздавливание. Схема дробилки приведена на рисунке 2.2.
 | |||
 | |||
Рисунок 2.2 – Схема щековой дробилки
Щековая дробилка работает следующим образом. Исходная руда загружается в рабочее пространство между неподвижной и подвижной щекой. В результате вращения эксцентрикового вала шатун совершает возвратно – поступательное движение в вертикальной плоскости, при этом меняется угол между распорными плитами. При увеличении угла подвижная щека приближается к неподвижной. Происходит раздавливание материала. При обратном ходе подвижная щека отходит от неподвижной. Разрушенный материал разгружается через выпускное отверстие. Степень дробления регулируется перемещением регулировочного клина 7. Для предохранения дробилки от поломок распорная плита 5 изготавливается заниженного сечения.
Промышленные модели: ЩДП, ЩДС – с простым и сложным качанием щеки.
2 Конусные дробилки
Конусные дробилки применяются для крупного, среднего и мелкого дробления твёрдых руд. Промышленные модели:
1. ККД – конусная дробилка крупного дробления;
2. КСД - конусная дробилка среднего дробления;
3. КМД - конусная дробилка мелкого дробления.

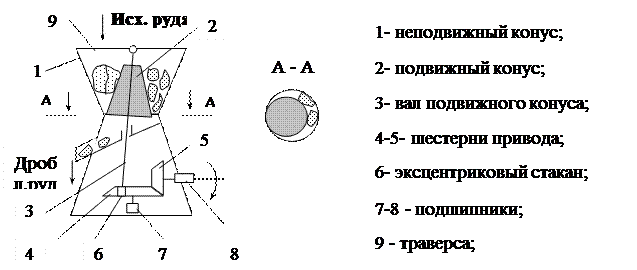

На рисунке 2.3 представлена дробилка крупного дробления ККД.
 |
Рисунок 2.3 – Конусная дробилка крупного дробления ККД
В процессе работы система привода (конические шестерни 4,5, эксцентриковый стакан 6) обеспечивает обкатывание подвижного конуса по внутренней поверхности неподвижного, при этом происходит раздавливание материала, находящегося в рабочем зазоре между подвижным и неподвижным конусами. Дроблёный материал просыпается через зазор между неподвижным и подвижным конусом, когда расстояние между ними максимальное.
Недостаток дробилки ККД – неравномерность дроблёного материала по крупности.

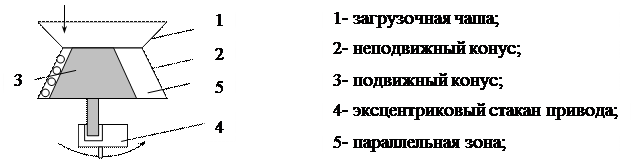

В дробилках среднего и мелкого дробления (КСД, КМД) подвижный и неподвижный конусы имеют одно направление (рис. 2.4), поэтому между ними образуется параллельная зона. Это обеспечивает равномерность дробления материала по крупности. В отличие от ККД, в указанных дробилках подвижный конус не подвешивается на траверсе, а устанавливается в нижней части дробилки в блоке с приводом.
Рисунок 2.4 – Конусная дробилка среднего дробления КСД (фрагмент)
Валковые дробилки
В практике обогащения применяются валковые дробилки следующих типов:
· Двухвалковые дробилки с гладкими валками;
· Двухвалковые зубчатые дробилки.
