1. Анализ исходных данных

Шифр 72К4-18-108 показывает, что унифицированная типовая секция (УТС) имеет длину 72 м (72), 4 пролета (4) и в ней применена ячейка (габаритная схема) с шифром К-18-108.

Шифр ячейки К-18-108 означает, что ячейка здания, оборудованная мостовым краном (К), пролетом 18 м (18), высота до низа стропильных конструкций 10,8 м (108), отметка головки кранового рельса 8,15 м, грузоподъемность мостового крана 10 т, шаг колонн и стропильных конструкций 6 м.

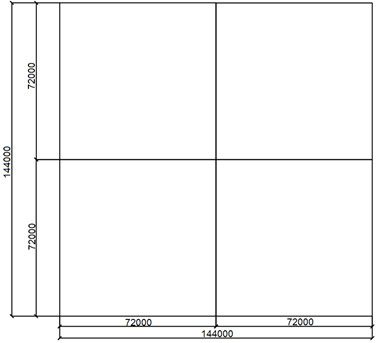

Схема примыкания типовых секций:

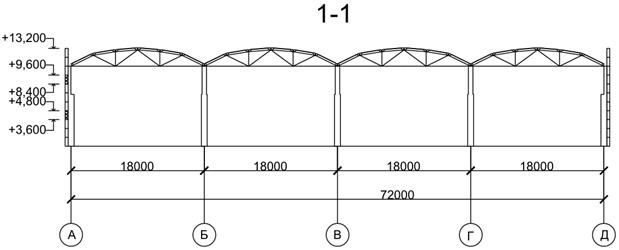

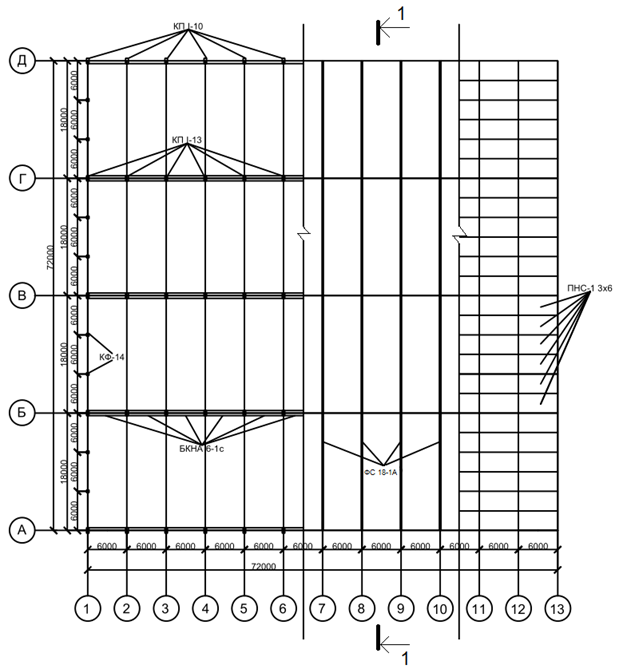

План типовой секции:

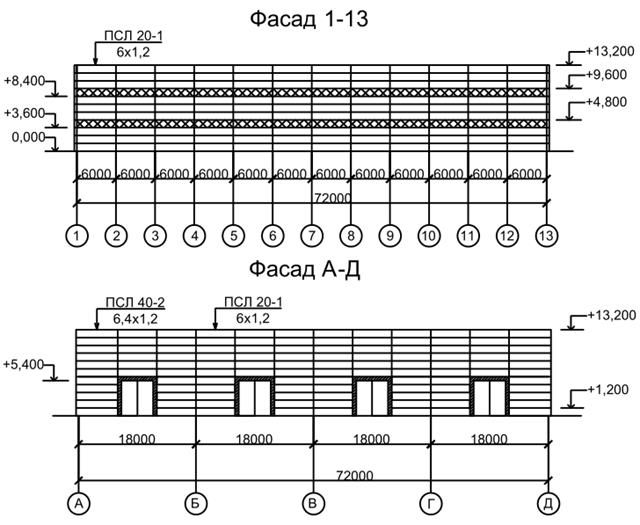

Раскладка стеновых панелей по продольному и торцевому фасадам:



2. Определение количества монтажных элементов

Таблица 1.

№ п/п

Наиме-нование элемента

Эскиз и габариты (основные размеры) в мм

Объем элемента, м3

Масса эле-мента, т

Кол-во монтажных элементов, шт.

Объем эле-ментов на все здание, м3

Масса эле-ментов на все здание, т
секция здание
1 2 3 4 5 6 7 8 9
1 Крайняя колонна КП I-10 3,33 8 26 104 346,32 832
2 Средняя колонна КП I-13 4,21 10,1 39 156 656,76 1575,6
3 Фахвер-ковая колонна КФ-14 3,08 7,4 16 64 197,12 473,6
4 Ферма покрытия ФС18-1А 1,88 4,5 52 208 391,04 936
5 Балка подкра-новая БКНА 6-1с 1,21 2,9 96 384 464,64 1113,6



Продолжение табл.1

1 2 3 4 5 6 7 8 9
6 Плита покрытия ПНС-1 3х6 0,96 2,3 288 1152 1105,92 2649,6
7 Стеновая панель (рядовая) ПСЛ 20-1 6х1,2

0,71 1,7 330 1320 937,2 2244
8 Стеновая панель (угловая) ПСЛ 40-2 6,4х1,2 1,38 3,3 44 176 242,88 580,8



3. Заделка стыков и швов

Таблица 2.

Местоположение стыка

Схема стыка

Способ заделки

Объем работ

Необходимые материалы и оборудование
Ед. изм. Кол-во Наим. Ед. изм. Кол-во
1 2 3 4 5 6 7 8

Стык колонны с фунда-ментом

1-колонна

2-стакан фундамента

3-армобетонная прокладка, толщина зазора 30-95 мм

4-клиновой вкладыш

5-бетон

Замоноли-чивание

100 шт

 1,68 (массой до 8т)

Бетон В25

м3

 24,86
1,56 (массой до15т) 28,08
Стык подкра-новой балки с колонной 1-съемный уголок 2-съемный болт 3-сварка 4-накладки 5-анкеры, выпущенные из колонны Сварка закладных деталей 100 шт 3,84 элект-род 6мм кг 1267,2



Продолжение табл.2

1 2 3 4 5 6 7 8
Стык фермы покрытия с колонной 1-фермы 2-колонна 3-опорная плита колонны 4- закладные детали фермы 5-болты Сварка 100 шт 2,08 элект-род 6мм кг 332,8

Стык фермы покрытия с плитой покрытия и плиты между собой

1-плита покрытия

2-ферма покрытия

3-электросварка

 Замоноли-чивание

100 шт

11,52

 Бетон В25 м3 97,92
Сварка закладных деталей элект-род 6мм кг 230,4

Стык панелей стен длиной 6 метров с колонной

1-стеновая панель

2-колонна

3-закладная деталь стеновой панели

4-накладка стыка

5-арматурный стержень

6-накладка колонны

7-закладная деталь колонны

8-цементный раствор

 Замоноли-чивание

100 шт

14,96

 Бетон В25 м3 327,62
Сварка закладных деталей элект-род 6мм кг 448,8



4. Определение монтажных приспособлений

Таблица 3.

№ п/п

Наименование элемента оснастки

Эскиз монтируемого элемента вместе с оснасткой, мм

Кол-во, шт.

Техническая характеристика

Монтажная масса, т
Грузопо-дъемность, т Масса, кг
1 2 3 4 5 6 7
1 Траверса унифицированная для подъема и монтажа колонн 1 16 333 10,53
2 Траверса c полуавтоматическими захватками для монтажа ферм покрытия 1 16 990 5,59
3 Строп четырехветвевой для погрузочно-разгрузочных работ 1 3 88 -
4 Строп двухветвевой для монтажа стеновых панелей l=6м 1 5 31,2 3,43
5 Траверса с захватками для монтажа подкрановых балок 1 14 511 3,51

Продолжение табл.3

1 2 3 4 5 6 7
6 Траверса для монтажа плит покрытия 3х6 1 3 205 2,61
7 Временное ограждение для обеспечения безопасности работ на крыше 1 - 20 на 1 метр -
8 Клиновой вкладыш для выверки и временного закрепления колонн 454 - - -
9 Приставная лестница с площадкой 4 - 110 -
10 Расчалка 4 - 100 -
11 Инвентарная распорка 2 - 66 -





5. Определение исходных данных для выбора монтажных кранов

Выбор кранов и других монтажных машин производится на основании требуемых рабочих параметров, которые в свою очередь определяют на основе монтажных характеристик элементов сборных конструкций.

К монтажным характеристикам относятся:

Q м– монтажная масса, т.;

Нм – монтажная высота, м.;

Z м – монтажный вылет крюка, м.



Монтажную массу определяют как сумму масс монтируемого элемента и приспособлений (стропов, траверс, захватов, хомутов, элементов подмостей и т.д.):

, где

Q – масса монтируемого элемента, т.;

- масса монтажных приспособлений, устанавливаемых на монтируемом элементе и поднимаемых вместе с ним, а так же масса полиспаста при максимальном приближении крюка крана к стреле (в расчетах принимается 100кг).



Монтажная высота определяется технологией подъема или опускания конструкции над проектной отметкой для безопасности и удобства монтажа:

,где

h1 – высота от уровня стоянки монтажного крана до опоры, на которую устанавливаются элементы, м;

h2 – высота подъема элемента над опорой (принимают для безопасности и удобства монтажа равной 0,5 – 1,0м);

h 3 – высота (толщина) монтируемого элемента, м;

h4 – высота грузозахватного приспособления над монтируемым элементом (от верха элемента до низа крюка), м.

Монтажный вылет крюка описывается радиусом ее действия, т.е. расстоянием от центра тяжести монтируемого элемента до оси вращения крана:

,где

l1 – расстояние от оси вращения крана до шарнира крепления стрелы для стреловых кранов (принимается 1,5м);

l2 – расстояние от шарнира крепления стрелы до наружной поверхности сооружения;

l 3 – половина ширины (длины) монтируемого элемента.

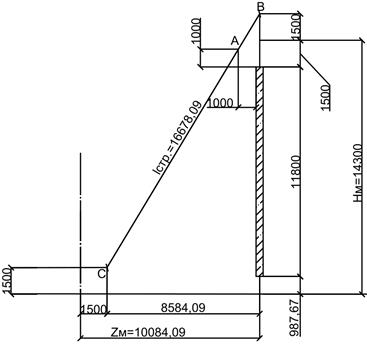

5.1. Определение монтажных характеристик для монтажа колонн.

Нм = h1 + h2 + h3 + h4 = 0,0+1,0+11,8+1,5 = 14,3 м

Q = 10,1 т

Sqi = ттрав + тполис = 0,33+0,1 = 0,43т

qм = Q + Sqi = 10,1+0,43 =10,53т

Zм = l1 + l2 + l3 = 1,5+8,58+0 = 10,08 м;

Lcmp =16,68 м.

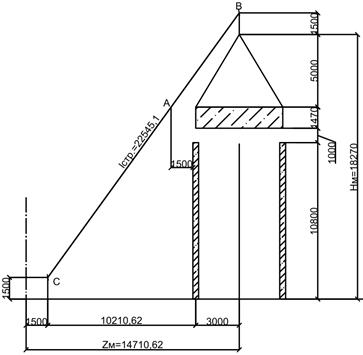

5.2. Определение монтажных характеристик для монтажа подкрановых балок.

Нм = h1 + h2 + h3 + h4 = 10,8+1,0+1,47+5 = 18,27 м

Q = 2,9 т

Sqi = ттрав + тполис = 0,51+0,1 = 0,61 т

qм = Q + Sqi = 2,9+0,61 =3,51 т

Zм = l1 + l2 + l3 = 1,5+10,21+3 = 14,71 м;

Lcmp =22,55 м.

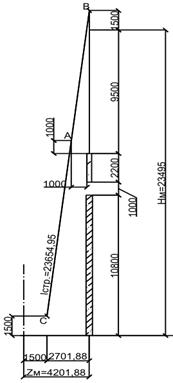

5.3. Определение монтажных характеристик для монтажа ферм покрытия.

Нм = h1 + h2 + h3 + h4 = 10,8+1,0+2,2+9,5 = 23,5 м

Q = 4,5 т

Sqi = ттрав + тполис = 0,99+0,1 = 1,09 т

qм = Q + Sqi = 4,5+1,09 =5,59т

Zм = l1 + l2 + l3 = 1,5+2,7+0 = 4,2 м;

Lcmp =23,65 (м).



5.4. Определение монтажных характеристик для монтажа плит покрытия.

Нм = h1 + h2 + h3 + h4 = (10,8+2,2)+1,0+0,3+2,0 = 16,3 м

Q = 2,3 т

Sqi = ттрав + тполис = 0,205+0,1 = 0,31т

qм = Q + Sqi = 2,3+0,31 =2,61т

Zм = l1 + l2 + l3 = 1,5+9,46+3,0 = 13,96 м;

Lcmp =18,0 (м).

На основании полученных данных монтажных характеристик устанавливаемых элементов, выбираем кран, отвечающий требованиям по грузоподъемности, длине и вылету стрелы (крюка), высоте подъема крюка.

Вывод:

а) гусеничный кран СКГ-30:

грузоподъемностью Q =13т,

длиной стрелы Lcmp = 25м

б) пневмоколесный кран МКТ-6-45:

грузоподъемностью Q =11т,

длиной стрелы Lcmp = 28м



6. Технический выбор монтажных кранов.

Таблица 4.

№ п/п

Наименование конструкции

Монтажная масса Qм, т

Необходимые

Вариант1

Вариант2

Нм – монт. Высота, м

Zм – вылет стрелы, м

Гусеничный

Пневмоколесный
Марка, lстр, м Возможный вылет, м Марка, lстр, м Возможный вылет, м
1 Колонны 10,53 14,3 10,08

СКГ-30,

(25+5)м

 11

МКТ-6-45,

(28+6)м

 11
2 Подкрановые балки 3,51 18,27 14,71 20 15
3 Стропильные фермы 5,59 23,5 4,2 16 13
4 Плиты покрытия 2,61 16,3 13,96 22 18



7. Технико-экономическая оценка выбранных кранов.

Окончательный выбор монтажных кранов делается после их технико-экономического сравнения. За критерий сравнения принимается величина удельных приведенных затрат, которая определяется по каждому варианту по формуле:

Супз = С ед+ Ен * Кукв, где

Е н= 0,15– нормативный коэффициент эффективности капитальных вложений;

С ед – себестоимость производства единицы работ, руб;

К укв – величина удельных капитальных вложений на единицу объема работ, руб.

Определяем себестоимость производства единицы работ по формуле:

С ед = ,где

С мех..пр. - себестоимость всего механизированного процесса, руб;

V – объем работ (общее количество монтируемых элементов).

Себестоимость всего механизированного процесса определяется по формуле:

С мех.пр. =

Нормативные сроки рассчитываются по формуле:

Т м-см = , где

Нвр – норма времени, принимаемая по[1];

8,2 – количество часов в смене;

V -общее количество элементов.

Величина удельных капитальных вложений (капитальные затраты на производство работ) определяется по формуле:

К укв = , где

Цм – инвентарно – расчетная стоимость машины, руб;

Т г – нормативное количество смен в году.

Кран Пневмоколесный кран МКТ-6-45 Гусеничный кран СКГ-30
Цм, руб. 68100 38600
С, руб. 54,86 39,50
Тг,см 384 384



Для монтажа колоннV=324,Нвр.=0,7:

1)Пневмоколесный кран МКТ-6-45 Тм-см=0,7*324/8,2=27,66; Кукв=68100*27,66/(384*324)=15,14 руб; Сед=54,86*27,66/324=4,68 руб.; Супз=4,68+0,15*15,14=6,95 руб. 2) Гусеничный кран СКГ-30 Тм-см=0,7*324/8,2=27,66; Кукв=38600*27,66/(384*324)=8,58 руб; Сед=39,50*27,66/324=3,37 руб.; Супз=3,37+0,15*8,58=4,66 руб.



Для монтажа подкрановых балокV=384,Нвр.=0,86:

1)Пневмоколесный кран МКТ-6-45 Тм-см=0,86*384/8,2=40,27; Кукв=68100*40,27/(384*384)=18,60 руб; Сед=54,86*40,27/324=6,82 руб.; Супз=6,82+0,15*18,60=9,61 руб. 2) Гусеничный кран СКГ-30 Тм-см=0,86*384/8,2=40,27; Кукв=38600*40,27/(384*384)=10,54 руб; Сед=39,50*40,27/324=4,91 руб.; Супз=4,91+0,15*10,54=6,49 руб.



Для монтажа ферм покрытияV=208,Нвр.=1,6:

1)Пневмоколесный кран МКТ-6-45 Тм-см=1,6*208/8,2=40,59; Кукв=68100*40,59/(384*208)=34,61 руб; Сед=54,86*40,59/324=6,87 руб.; Супз=6,87+0,15*34,61=12,06 руб. 2) Гусеничный кран СКГ-30 Тм-см=1,6*208/8,2=40,59; Кукв=38600*40,59/(384*208)=19,62 руб; Сед=39,50*40,59/324=4,95 руб.; Супз=4,95+0,15*19,62=7,89 руб.



Для монтажа плит покрытияV=1152,Нвр.=0,3:

1)Пневмоколесный кран МКТ-6-45 Тм-см=0,3*1152/8,2=42,15; Кукв=68100*42,15/(384*1152)=6,49 руб; Сед=54,86*42,15/324=7,14 руб.; Супз=7,14+0,15*6,49=8,11 руб. 2) Гусеничный кран СКГ-30 Тм-см=0,3*1152/8,2=42,15; Кукв=38600*42,15/(384*1152)=3,68 руб; Сед=39,50*42,15/324=5,14 руб.; Супз=5,14+0,15*3,68=5,69 руб.



Сумма удельных приведенныхзатрат по каждому крану:

1) Пневмоколесный кран МКТ-6-45

∑Супз=6,95+9,61+12,06+8,11=36,73 руб.

2) Гусеничный кран СКГ-30

∑Супз=4,66+6,49+7,89+5,69=24,73 руб.

Вывод: так как 24,73<36,73, то принимаю гусеничный кран СКГ-30,lстр=(25+5)м
