В качестве отопительных приборов выбираем радиаторы М-90.
На планах этажей здания наносятся отопительные приборы в виде прямоугольников с изображением типа п рибора по действующим ГОСТам и стояков с обозначением Ст . 1, Ст .2 и т . д .
Отопительные приборы устанавливаются открыто , преимущественно у наружных стен , в первую очередь под окнами ( в целях локализации холодных потоков воздуха ] на расстоянии не менее 60 мм от чистого поло и 20 мм от стены .
На лестничную клетку отопительные прибор устанавливают только в нижней части.
Проводки к отопительным приборам прокладываются открыто горизонтально при длине до 1 м и с уклоном - при большей длине Уклон подающей проводки - в сторону прибора , обратной - в сторону стояка. У каждого отопительного прибора , кроме приборов лестничной клетки , на подающей или обратной подводке устанавливаются кран двойной регулировки или трехходовый кран для изменения теплоотдачи отопительных приборов
Для выпуска воздуха из системы в верхних этажа однотрубных П - образных систем с нижним расположением подающих и обратных магистралей устанавливается кран Маевского.
Подающие магистрали прокладываются с учетом принятой схемы движения воды таким образом , чтобы притупиковом движении воды было четыре ветви примерно с одинаковой тепловой нагрузкой . Каждая ветвь должна иметь задвижки или приборы, пробковые проходные краны для возможности ее отключения . На каждой ветви в нижних точках близ теплового пункта для отлива воды устанавливаются спусковые пробковые краны .
Магистрали прокладываются с уклоном не менее 0,003, обеспечивающем удаление воздуха и опорожнение системы .
Магистральные трубопроводы прокладываются открыто по стенам здания на кронштейнах на расстоянии не менее 100 мм от стены . Трассировку магистральных трубопроводов показывают на плане подвала при нижнем расположении подающей и обратной магистралей. Тепловой пункт располагаем в центре здания , и проектируем 4 ветви по тупиковой схеме
Элеваторный узел ( узел управления ) размещается с минимальным числом поворотов на трубопроводах. Элеваторный узел крепится на кронштейнах к капитальным стенам подвала на высоте , удобной для обслуживания запорно - регулирующей арматуры . Ось элеватора располагается на высоте 1-1,2 м от пола , обратный трубопровод - ниже элеватора на 0,5-0,7 м .
2.2. Гидравлический расчёт стояка.
1) Определение расхода воды в стояке:
;
2) Определение гравитационного давления:
=0,13*
3) Определение располагаемого давления для стояка:
4) Выбор диаметра стояка определяется как функция тепловой нагрузки на весь стояк, берется из справочника Щекина (на стр.22).
5) Определение гидравлических характеристик стояка:
6) Определение гидравлических потерь в стояке:
,должно выполнятся условие:
Весь расчет приведен в таблице 2
2.3. Тепловой расчет нагревательных приборов.
1. Проводим нумерацию отопительных приборов по ходу движения теплоносителя.
2. Суммарное понижение расчетной температуры определяем по формуле: Δ t =( g 1 × l )/(с× G ) где,
g 1- теплопередача 1м открыто проложенных труб в помещении с температурой t в ;
G - расход воды на участке;
l - длина расчетного стояка, м;
3. Рассчитываем расход или количество теплоносителя циркулирующего по стояку:
G ст =(∑ Q × β 1 × β 2 ×3.6)/( c ×( t г - Δ t - t о )) где,
∑ Q -суммарные теплопотери в помещениях, обслуживаемых стояком;
1. Определяем расход воды, проходящей через каждый отопительный прибор с учетом коэффициента затекания α по формуле: G пр = G ст × α
2. Определяем темературу на входе в каждый отопительный прибор:
- для 1-го t вх = t г - Δ t ;
-для 2-го t вх = t г - Δ t -( Q пр1 × β 1 × β 2 ×3.6)/( c × G пр1 ) ;
-для i -го прибора t вх = t г - Δ t -(( Q пр1 + Q пр2 )× β 1 × β 2 ×3.6)/( c × G пр2 ) ;
6. Определяем среднюю температуру воды в каждом приборе по ходу движения теплоносителя:
t ср = t вх - ( Q пр β 1 × β 2 ×3.6)/( c × G пр ) ;
7. Средний температурный напор в каждом отопительном приборе:
Δ t ср = t ср - t в
Плотность теплового потока для каждого прибора:
g пр =595×( Δ t ср /70)(1+ n ) ( G пр /360) ρ ;
8. Рассчитываем полезную теплоотдачу труб стояка, подводок к приборм, проложенных в помещении:
Q тр = g в × l в + g в × l г где,
g в, g в - теплоотдача 1м неизолированных труб;
l в , l г - длина вертикальных и горизонтальных участков труб;
9. Требуемая теплоотдача прибора:
Q тр.пр. = Q пр. - β тр * Q тр ;
10. Площадь отопительного прибора:
Апр= Q тр.пр / g пр;
11. Находим типоразмеры приборов.

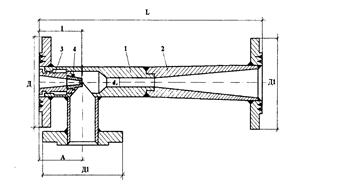

2.4. Расчет и подбор элеватора.
1 – камера разряжения;
2 – горловина;
3 – диффузор;
4 – сопло;
5 – патрубок для подмешивания воды.
Расчет:
1.Коэффициент сжатия u =
*1.15;
u =
*1.15=1,61
2.Расчет теплосетевой воды.
=
(т/ч);
=
=09706(т/ч);
3.Расход воды в системе отопления
=
(т/ч);
=
=2,17(т/ч);
4.Приведенный расход воды
=
(т/ч);
=
=,199(т/ч);
5.Диаметр горловины элеватора
(см);
=1,23(см)
13(мм);
6.Диаметр сопла элеватора
(мм);
=2,7 (мм);
7.
(м);
=10,34(м);
Список использованной литературы.
1. СНиП II -3-79** Строительная теплотехника / Мин строй России. – М.: ГУПЦПП, 1995.
2. СНиП 2.04.05- 91*. Отопление, вентиляция и кондиционирование / Госстрой России. – М.: ГУПЦПП, 1997.
3. Справочник проектировщика. Внутренние санитарно-технические устройства. Ч. 1. Отопление / Под ред. И. Г. Староверова. – М.: Стройиздат, 1990.
4. СНиП 2.01.01 – 82. Строительная климатология и геофизика / Госстрой СССР. – М.: Стройиздат, 1983.
5. Система проектной документации для строительства. Отопление, вентиляция и кондиционирование воздуха: Рабочие чертежи. ГОСТ 21.602 – 79. – М., 1979.
