Проект одноэтажного каркасного дома с мансардой, площадью 140 кв. м.

Дата: 2025-05-25; Просмотры: 4

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

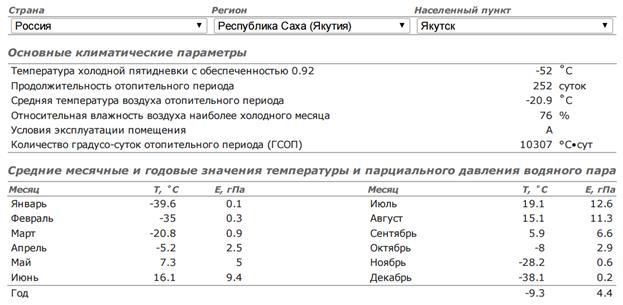

Теплотехнические показатели ограждающих конструкций были расчитаны на сайте smartcalc.ru. Ссылка расчета:

http://smartcalc.ru/thermocalc?&gp=449&rt=0&ct=0&os=0&ti=20&to=-28&hi=55&ho=85&ld0=80&le0=1&lt0=0&mm0=161&ld1=1&le1=1&lt1=0&mm1=558&ld2=1500&le2=1&lt2=2&mm2=573&st2=600&em2=230&bw2=50&sw2=0&ld3=1&le3=1&lt3=0&mm3=557&ld4=500&le4=1&lt4=0&mm4=425&ld5=80&le5=1&lt5=0&mm5=619

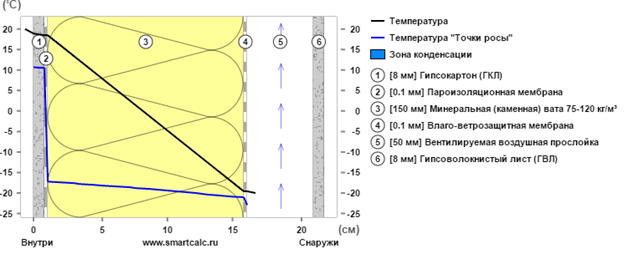

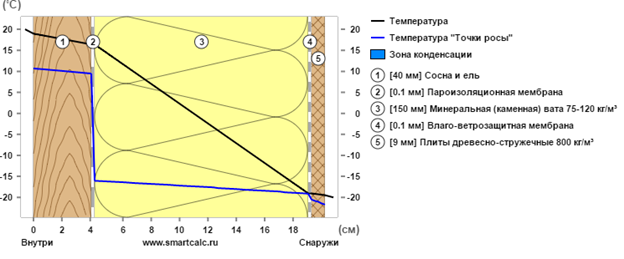

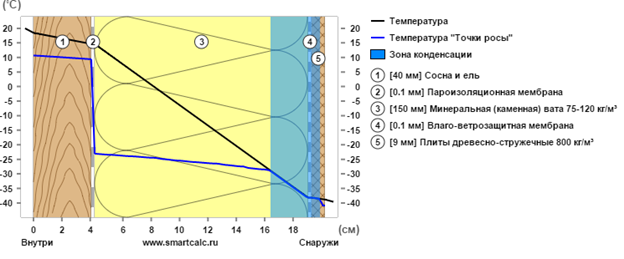

Сопротивление теплопередаче через стены: 3.48 (м²•˚С)/Вт

При средней температуре за отапливаемый период Вуауаука

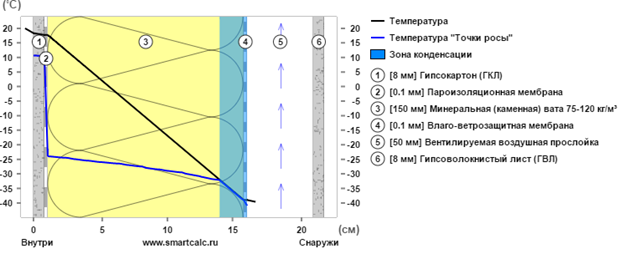

В самый холодный месяц

Сопротивление теплопередаче через цокольное перекрытие: 3.77 (м²•˚С)/Вт

При средней температуре за отапливаемый период

В самый холодный месяц

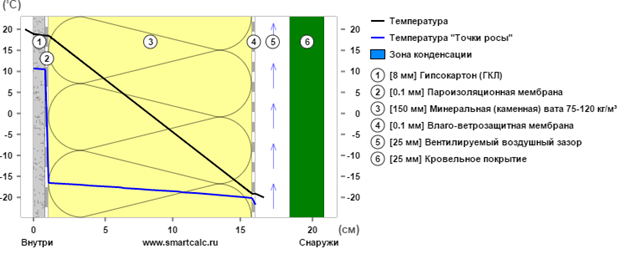

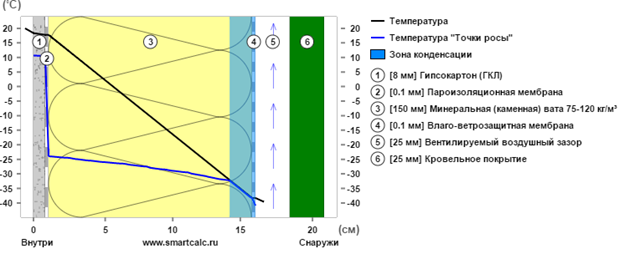

Сопротивление теплопередаче чердачного перекрытия и утепленной крыши: 3.48 (м²•˚С)/Вт

При средней температуре за отапливаемый период

В самый холодный месяц

Архитектурно-строительные чертежи

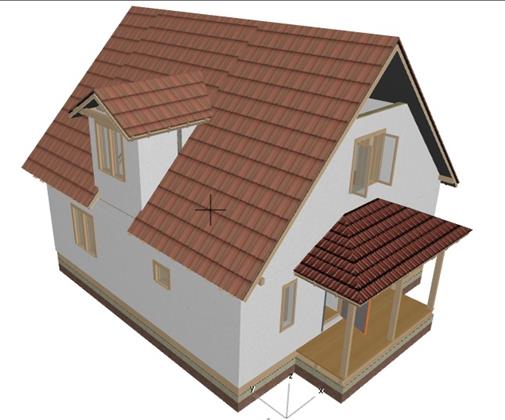

Общая перспектива

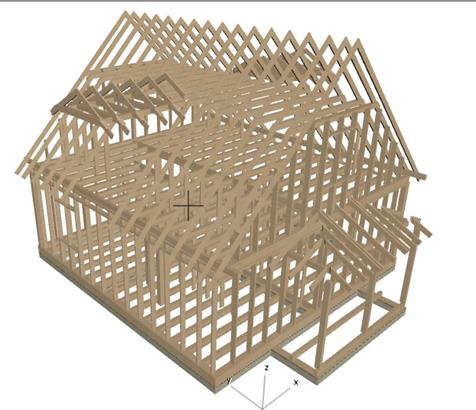

Общая перспектива элементов каркаса

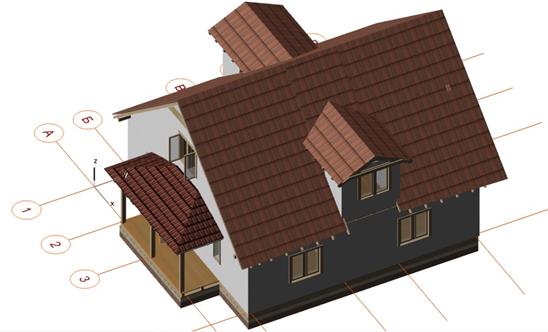

Изометрия здания

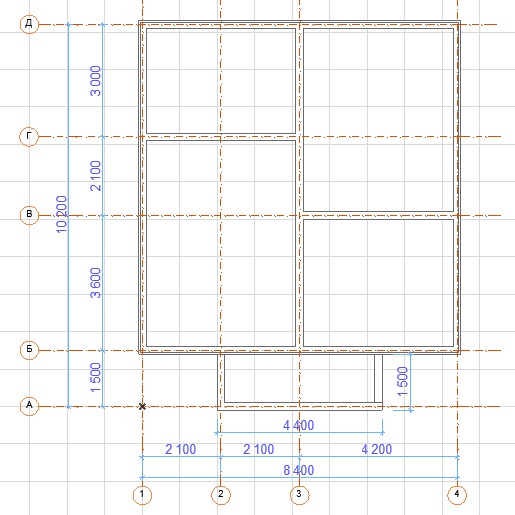

План фундамента

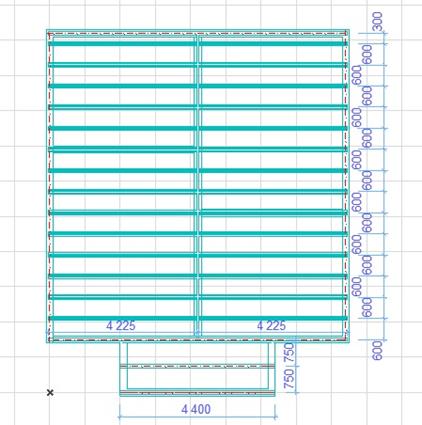

План балок перекрытия

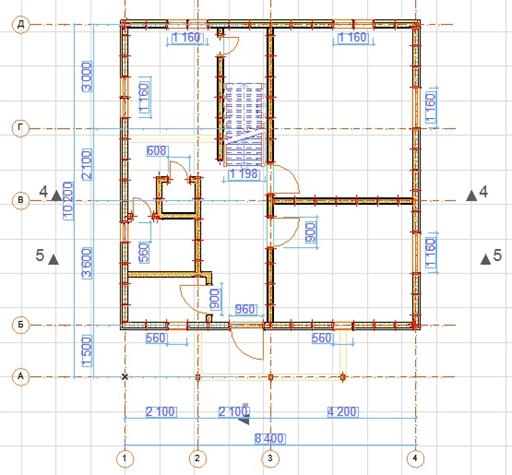

Планы этажей: План первого этажа на отметке 0.000

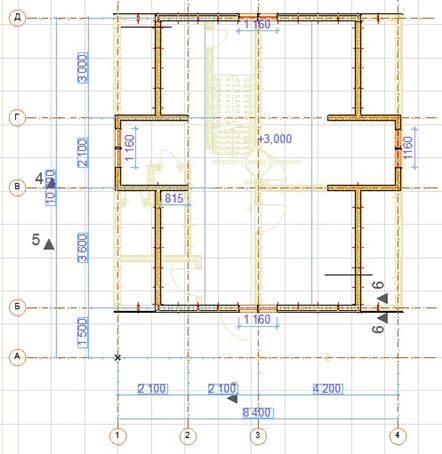

План мансардного этажа на отметке 3.000

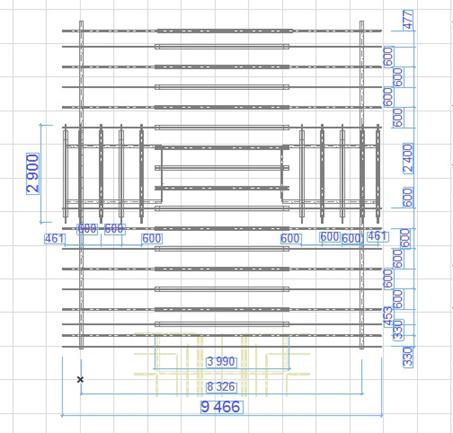

Стропильная конструкция

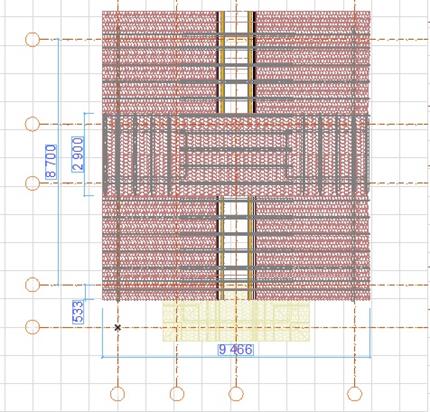

План кровли

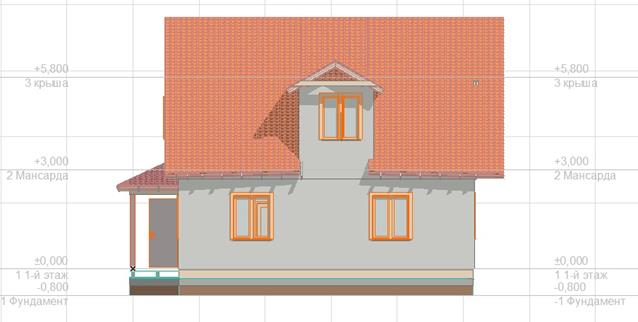

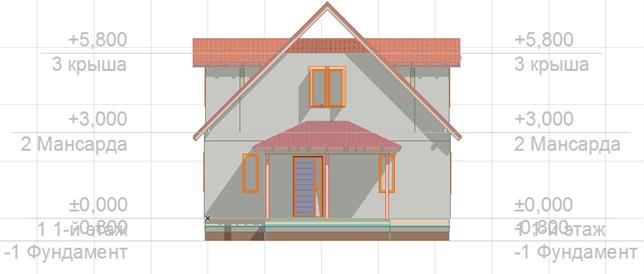

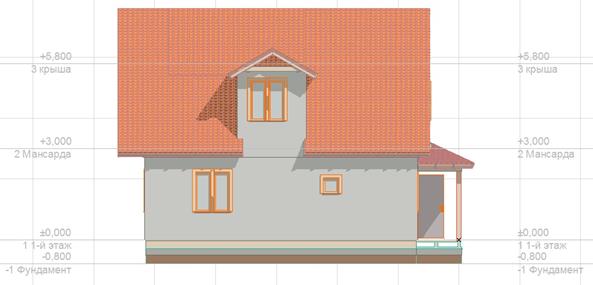

Фасады:

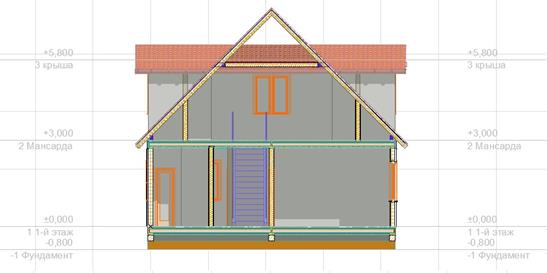

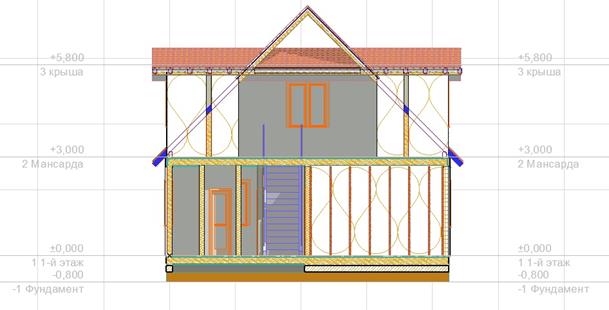

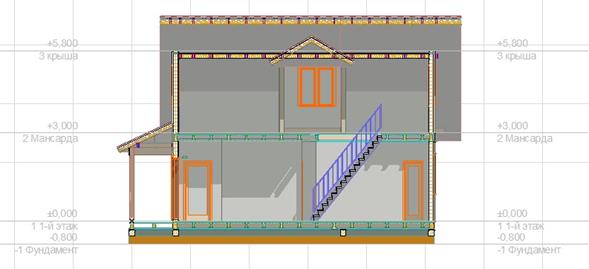

Разрезы

Список использованной литературы:

1) http://base.qarant.rU/12125350/7/#ixzz3MeKMmBDI

2) http://www.balticdom.ru/content/view/163/254/

3) https://ru. wikipedia.org/wiki/%D0%9A%D0%B0%D1%80%D0%BA %D0%B0%D 1 %81 %D0%BD%D 1 %8B%D0%B9 %D0%B4%D0%BE% D0%BC

4) http://dom-zd.ru/technology-dom.html

5) http://www.fininstrov.ru/ru/tehno/tehnologiya/

6) http://rubkoff.ru/doma-iz-kleenogo-brusa

7) http://sadkodom.ru/2012-06-18-11 -54-24/26-stati/99-tehnologii- dereviannogo-domostroeniia.html

8) http://www.it-

nv.ru/stroitelstvo domov/stroitelstvo karkasnih domov materiali tehnolog iya plyusi i minusi

9) http://www.belhouse.net/technologies/169

10) http://www.izburg.ru/tehnologii-stroitelstva-karkasnogo-doma/

11) http://www.gosthelp.ru/text/Sxemvoperacionnogokontrol.html

http://www.smartcalc.ru/samples

Министерство Образования и Науки РФ

ФГАОУ ВПО СЕВЕРО-ВОСТОЧНЫЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ

имени М.К. Аммосова.

Инженерно-технический институт

Кафедра «Технология деревообработки и деревянные конструкции»

Самостоятельная работа по дисциплине:

«Теория малоэтажного домостроения»

Наименование темы: Каркасный дом

Выполнил: ст. гр. ТДО-12

Аргунов М. К.

Проверил: Лавров М. Ф.

Якутск 2015 г.
