Тема программы: Трансформаторы.
Электротехника. ур№23.
Тема программы: Трансформаторы.
Тема урока: Принцип действия трансформатора. Виды трансфоматоров.
Цель урока: Рассмотреть принцип действия трансформатора и виды трансформаторов.
План.
1. Принцип действия трансформатора.
2. Устройства трансформатора.
3. Виды трансформаторов.
Содержание темы.
Принцип действия трансформатора основан на явлении взаимной индукции. Если одну из обмоток трансформатора подключить к источнику переменного напряжения (рис. 14.1), то по этой обмотке потечет переменный ток, который создаст в магнитопроводе переменный магнитным поток Ф. Этот магнитный поток, сцепленный как с одной, так и с другой обмоткой, изменяясь, будет индуктировать в обмотках ЭДС. Так как в общем случае обмотки могут иметь различное число витков, то значения индуктируемых в них ЭДС будут неодинаковы. В тон обмотке, которая имеет большее число витков, индуктируемая ЭДС будет больше, чем в обмотке, имеющей меньшее число витков.

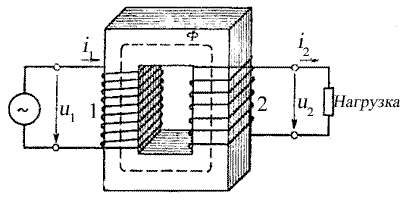

Рис. 14.1. Принцип устройства трансформатора
Индуктируемая в первичной обмотке ЭДС примерно равна приложенному напряжению и будет почти полностью его уравновешивать. К вторичной обмотке подключаются различные потребители электроэнергии, которые будут являться нагрузкой для трансформатора. При подключении нагрузки в этой обмотке под действием индуктированной в ней ЭДС возникнет ток I2, а на ее выводах установится напряжение U2, которые будут отличаться от тока I1 и напряжения U1, первичной обмотки. Следовательно, в трансформаторе происходит изменение параметров энергии: подводимая к первичной обмотке из электрической сети электрическая энергия с напряжением U2 и током I1 преобразуется в электрическую энергию с напряжением U2 и током I2).
Трансформатор нельзя включать в сеть постоянного тока, так как при подключении трансформатора к сети постоянного тока магнитный поток в нем будет неизменный во времени и, следовательно, не будет индуктировать ЭДС в обмотках; вследствие этого в первичной обмотке будет протекать большой ток, так как при отсутствии ЭДС он будет ограничиваться только относительно небольшим активным сопротивлением обмотки. Этот ток может вызвать недопустимый нагрев обмотки и даже ее перегорание.
После того как трансформатор подсоединяют к источнику переменного тока в его первичная обмотка формирует переменный магнитный поток. По магнитопроводу он передается на витки вторичной обмотки, индуцируя в них переменную ЭДС (электродвижущую силу). При наличии устройства потребления в цепи вторичной обмотки возникает электрический ток.
Соотношение между входным и выходным напряжением трансформатора прямо пропорционально отношению количества витков соответствующих обмоток.
Эта величина называется коэффициентом трансформации: Ктр=W1/W2=U1/U2, где:
- W1, W2 — количество витков первичной и вторичной обмоток соответственно;
- U1,U2 — входное и выходное напряжения соответственно.
Обмотки могут быть расположены либо в виде отдельных катушек либо одна поверх другой. У маломощных устройств обмотки выполняются из провода с хлопчатобумажной или эмалевой изоляцией. Микро трансформатор имеет обмотки из алюминиевой фольги толщиной не более 20—30 мкм. В качестве изолирующего материала выступает оксидная пленка, полученная
Достаточно часто трансформаторы используются при передаче электроэнергии на дальние расстояния. Непосредственно на электрогенерирующих предприятиях они позволяют существенно повысить напряжение, которое вырабатывается источником переменного тока.
Повышая напряжение до 1150 кВт, трансформаторы обеспечивают более экономную передачу электроэнергии: значительно снижаются потери электричества в проводах и появляется возможность уменьшить площадь сечения кабелей, используемых в линиях электропередач.
1.Силовой трансформатор – трансформатор, предназначеный для преобразования электрической энергии в электрических сетях и в установках, предназначенных для приёма и использования электрической энергии. Слово “силовой” отражает работу данного вида трансформаторов с большими мощностями.
Необходимость применения силовых трансформаторов обусловлена различной величиной рабочих напряжений: ЛЭП (35÷750кВ), городских электросетей (как правило 6÷10кВ), напряжения, подаваемого конечным потребителям (0,4кВ, они же 380/220В) и напряжения, требуемого для работы электромашин и электроприборов (самые различные: от единиц вольт до сотен киловольт).
2.Автотрансформаторы – вариант трансформатора, в котором первичная и вторичная обмотки соединены напрямую, и имеют за счёт этого не только электромагнитную связь, но и электрическую. Обмотка автотрансформатора имеет несколько выводов (как минимум 3), подключаясь к которым, можно получать разные напряжения. Преимуществом автотрансформатора является более высокий КПД, поскольку лишь часть мощности подвергается преобразованию – это особенно существенно, когда входное и выходное напряжения отличаются незначительно.
Недостатком является отсутствие электрической изоляции (гальванической развязки) между первичной и вторичной цепью. Применение автотрансформаторов экономически оправдано, вместо обычных трансформаторов для соединения эффективно заземление сетей с напряжением 110кВ и выше при коэффициентах трансформации не более 3–4. Существенным является: меньший расход стали для сердечника, меди для обмоток, меньший вес и габариты, и в итоге – меньшая стоимость.
3.Трансформатор тока – трансформатор, питающийся от источника тока. Типичное применение – для снижения первичного тока до величины, используемой в цепях измерения, защиты, управления и сигнализации, кроме того, трансформатор тока осуществляет гальваническую развязку (отличие от шунтовых схем измерения тока).
4.Трансформатор напряжения – трансформатор, питающийся от источника напряжения. Типичное применение – преобразование высокого напряжения в низкое в цепях, в измерительных цепях. Применение трансформатора напряжения позволяет изолировать логические цепи защиты и цепи измерения от цепи высокого напряжения.
5.Импульсный трансформатор (ИТ) – это трансформатор, предназначенный для преобразования импульсных сигналов с длительностью импульса до десятков микросекунд с минимальным искажением формы импульса. Основное применение заключается в передаче прямоугольного электрического импульса (максимально крутой фронт и срез, относительно постоянная амплитуда). Он служит для трансформации кратковременных видеоимпульсов напряжения, обычно периодически повторяющихся с высокой скважностью.
6.Разделительный трансформатор – трансформатор, первичная обмотка которого электрически не связана со вторичными обмотками. Силовые разделительные трансформаторы предназначены для повышения безопасности электросетей, при случайных одновременных прикасаниях к земле и токоведущим частям или нетоковедущим частям, которые могут оказаться под напряжением в случае повреждения изоляции
7.Согласующий трансформатор – трансформатор, применяемый для согласования сопротивления различных частей (каскадов) электронных схем при минимальном искажении формы сигнала
8.Пик–трансформатор – трансформатор, преобразующий напряжение синусоидальной формы в импульсное напряжение с изменяющейся через каждые полпериода полярностью.
9.Сдвоенный дроссель (встречный индуктивный фильтр) – конструктивно является трансформатором с двумя одинаковыми обмотками. Благодаря взаимной индукции катушек он при тех же размерах более эффективен, чем обычный дроссель.
10.Трансфлюксор – разновидность трансформатора, используема для хранения информации.
Перечень рекомендуемых учебных изданий, Интернет-ресурсов, дополнительной литературы:
Основные источники:
1. Китаев В.Е. Электротехника с основами промышленной электроники. Издание второе, переработанное и дополненное. Москва «Высшая школа», 1985
2. Гольгин А.Ф., Ильяшенко Л.А. Устройство и обслуживание электрооборудования промышленных предприятий, Москва «Высшая школа», 1986
3. Новиков П.Н., Толчеев О.В. Задачник по электротехнике, Москва, издательский центр «Академия», 2008
4. Ломоносов В.Ю., Поливанов К.М., Михайлов О.П. Электротехника, Москва, «Энергоатомиздат», 1990
5. Касаткин А.С. Основы электротехники, Москва «Высшая школа», 1986
Д.З. Изучите конспект и ответьте на вопросы:
1. Принцип действия трансформатора?
2. Устройства трансформатора?
3. Виды трансформаторов и их назначение?
