Тема занятия: Л-1 Назначение, область применения, принцип действия, устройство и классификация трансформаторов
ЛЕКЦИЯ
Дисциплина МДК.01.01 Электрические машины и аппараты
Вид занятия лекция
Форма проведения занятия лекция
Тема занятия: Л-1 Назначение, область применения, принцип действия, устройство и классификация трансформаторов
Цель занятия:
Дидактическая: изучить назначение, область применения, принцип действия, устройство и классификация трансформаторов
Воспитательная: воспитать у студентов самостоятельность, активность при изучении материала
Развивающая: формирование умений анализировать и обобщать изученный материал развитие самостоятельности мышления в учебной деятельности
Межпредметные связи:
Обеспечивающие Физика, Электротехника,
Обеспечиваемые Системы управления электроприводом, Электроснабжение, Основы технической эксплуатации и обслуживания электрического и электромеханического оборудования, Электрическое и электромеханическое оборудование.
Литература:
Основная
1. Справочник по электрическим машинам. М.М. Кацман. 2005.
2. Кацман М.М. Лабораторные работы по электрическим машинам и электрическому приводу: учеб.пособие для студ. образоват. учреждений сред.проф.образования/ М.М. Кацман – 6-е изд. – М.: Академия, 2010 – 256с.
3. Кацман М.М. Сборник задач по электрическим машинам: учеб.пособие для студ. учреждений сред. проф. образования – 5-е изд. – М.: Академия, 2009 – 160с.
Вспомагательная
1. Брускин Д.Е., Зорохович А.Е., Хвостов В.С. Электрические машины и микромашины. – М.: Высшая школа, 1972. – 430с.
2. Сагитов П.И., Цыба Ю.А. «Электрические машины систем автоматики»: Учебное пособие для ВУЗов. – Алматы: АИЭС,2004. – 90 с.
План
1. Принципиальная схема однофазного трансформатора;
2. Режимы работы трансформатора.
ИЗЛОЖЕНИЕ ЛЕКЦИИ
Трансформатор – это статический магнитный прибор, который служит для изменения величины электрического напряжения в цепях переменного тока.
Если трансформатор увеличивает напряжение – повышающий.
Если трансформатор уменьшает напряжение – понижающий.

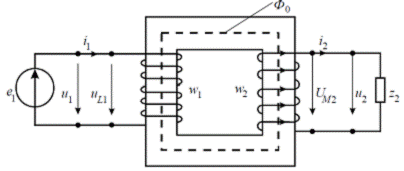

Рис. Принципиальная схема однофазного трансформатора и изображение не схеме.

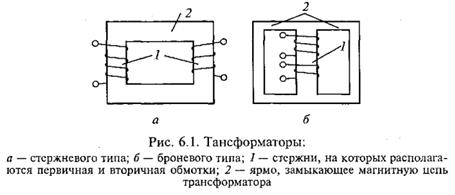

Трансформатор содержит сердечник и как минимум две обмотки. Различают обмотку первичного напряжения и вторичного напряжения. Сердечник необходим для направления и усиления магнитного потока Ф. Он делается из тонких листов ферромагнитного материала. Каждая пластина покрыта электротехническим лаком для изоляции друг от друга. Это уменьшает потери от вихревых токов. Для уменьшения потерь на гистерезис магнитопровод делают из магнитомягкого материала.
Принцип работы. При подключении первичной обмотки трансформатора с количеством витков ω1 к напряжению U1 по обмотке начинает проходить переменный ток i1, который создаёт в сердечнике переменный магнитный поток Ф. Магнитный поток, пронизывает витки вторичной
обмотки ω2 и индуцирует в ней ЭДС Е2, которую можно использовать для питания нагрузки.
Поскольку первичная и вторичная обмотки трансформатора пронизываются одним и тем
же магнитным потоком Ф, выражения индуцируемых в обмотке ЭДС можно записать в виде
E1=4,44 f ω1Ф ; E2=4,44 f ω2Ф Это формула трансформаторной э.д.с.
,где f — частота переменного тока; ω 1, ω 2 — число витков обмоток, Ф-магнитный поток.
Соотношение Е1 к Е2 называется коэффициентом трансформации.
К12 = Е1/Е2 = ω1/ ω2 ≈ U1 / U2 ≈ I 2 / I 1
РЕЖИМЫ РАБОТЫ ТРАНСФОРМАТОРА.
